УРОК ЭЛЕКТРОТЕХНИКИ

ЕСТЬ КОНТАКТ!

ВАЛЕНТИН ГРИГОРЬЕВ

Электричество штука тонкая. У кого-то от его сюрпризов может возникнуть желание запустить пассатижи в портрет Ломоносова и заняться выращиванием тюльпанов. А зря! Многие неполадки в электрооборудовании, особенно те, что называют типичными, может устранить сам автовладелец. Ведь со времен великого академика в электротехнике известны только две беды. Первая...

...НЕТ КОНТАКТА, ГДЕ ОН НУЖЕН

Иначе говоря, цепь разорвана или проводимость какого-то соединения резко снизилась. Всем известный пример — окисление штырей и клеммовых зажимов аккумулятора, когда все потребители сносно работают, кроме стартера. Ему нужен очень большой ток (100 А и выше), а окисленные клеммы не пропускают. Выход один — очистить.

Закисают и соединения других цепей. Например, если автомобиль плавает по ядовитому рассолу городских улиц. Свет, стоп-сигнал, поворотники хороши, пока вовремя включаются. Иногда и клаксон нужен. А без «дворников» в грязном рассоле вообще не жизнь. Прежде всего обратим внимание на электрические разъемы. Это самые уязвимые элементы в любой цепи. Очень часто удается восстановить цепь, просто пошевелив закисший разъем.

Часто коррозия добирается до задних фонарей. Слабые места — штепсельные разъемы с малыми расстояниями между контактными дорожками и соединения с «массой». Последние окисляются, токопроводящая грязь замыкает дорожки — и вот вам сюрприз: включишь одно, вполнакала отзывается другое, подмаргивает третье.

Однажды у нас «сошел с ума» указатель уровня топлива: выехали из Москвы с полным баком, за Тулой (логично) осталась половина, а вот ближе к Мценску бензина как будто прибавилось! А все только оттого, что винт «массы» сильно заржавел. Очистили — и чудеса кончились.

Опытный водитель приведет еще немало подобных случаев из практики. Коррозия — бич электрических цепей автомобиля! Но вот примеры иного рода.

Одна слабинка «жигулевского» стартера: красный провод, подключенный к разъему «50» тягового реле, требует деликатного обращения! Случайно (или сгоряча) выдернешь, а вставить на место так не просто, что некоторые, намучившись, снимают стартер. Помните опыт предшественников!

Почти невероятная история случилась с настоящим умельцем: снял мотор для ремонта. Через неделю собрал — залюбуешься. Поставил на место, попробовал пустить — стартер не работает. Проверил одно, другое, третье... Батарея — зверь! Подключена как надо. Что же произошло? Опытнейший человек забыл, что корпус двигателя должен быть соединен с «массой» кузова! На старом «жигуленке» такой провод (сечение около 16 мм2) был снизу двигателя и в глаза не бросался. Спохватился, когда при попытке включить стартер задымился тросик подсоса — свидетельство хоть и слабой, но связи мотора с «массой» кузова.

Взглянем на рис. 1. Провод, соединяющий двигатель с кузовом, должен «держать» максимальный ток стартера. Между тем силовой агрегат и трансмиссия — это самостоятельные и мощные источники вибраций, поэтому кузов от них изолирован эластичными резиновыми подушками, втулками, сайлент-блоками, прокладками, препятствующими прохождению тока. Тем не менее, он находит «дорожки» вроде упомянутой, а также другие — трос ручника, привод спидометра и т. п. Эти «паразитные» пути не только увеличивают риск пожара. Если при попытке включить стартер ток идет через подшипники, на их рабочих поверхностях возможны «прижоги», дающие начало разрушению.

Иногда перегорает какая-нибудь из токопроводящих дорожек в печатных платах монтажного блока. В сервисе восстанавливать блок не станут — заменят целиком. Так что умение работать паяльником кому-то помогает сэкономить. Соединить оборванные концы кусочком провода — дело нехитрое.

В ряде случаев подобное происходит с подачи самих заводов. Вспомните хотя бы примеры последних лет — вроде отказа генераторов из-за низкого качества сборки.

Иногда проводимость какого-нибудь разъема нарушается от налипания пыли при замасливании контактов. Подобное случилось с нашим читателем, владельцем ветерана «Фольксвагена» с «моновпрыском». Двигатель, независимо от режима работы, начал подергиваться. Виновницей оказалась маслянистая грязь в штепсельном разъеме форсунки. Его тщательно промыли «очистителем карбюратора», высушили — и дефекта как не бывало.

Но в электрооборудовании случается и беда противоположного свойства...

...ЕСТЬ КОНТАКТ, ГДЕ ОН НЕ НУЖЕН

Когда самопроизвольно или при включении одного из потребителей начинает работать что-то еще, ситуация может быть достаточно неприятной. Скажем, при работающем двигателе самопроизвольно включается стартер, как это было на многих «десятках». Последствия обходились владельцам в кругленькую сумму, и то, что в этом виновата конструкция замка зажигания, мало кого утешило.

Вообще же чаще всего виновником несанкционированного включения потребителей бывает сам автовладелец. Или «мастер», который небрежно заизолировал какое-то соединение, неверно собрал переключатель и т. п. Короче — человеческий фактор. Найти место неисправности обычно нетрудно: «мастер» всегда знает, где схалтурил или оплошал. Ищи там, где недавно возился.

Несравненно опаснее то, что называют коротким замыканием, на языке шутников-электриков — «козой». Что это такое, знают, наверное, все. Если соединить напрямую плюс и минус батареи, без какого-либо потребителя электроэнергии между ними, — будет «коза». Тонкий провод сразу сгорит. Если взять очень толстый, большой ток разрушит батарею. На автомобиле «коза» грозит пожаром!

С учетом этого цепи защищены плавкими предохранителями. Но не все. Скажем, цепь заряда аккумуляторной батареи и цепь, соединяющая батарею с клеммой «30» замка зажигания (или «30/1»), не защищены. Особой беды в этом нет, если бы опять же не человеческий фактор. Любопытно, что легкомыслие больше свойственно опытным. Вряд ли «чайнику» придет в голову «рационализировать» электропроводку, а бывалые запросто выбрасывают хомуты, кнопки крепления проводов, держатели и т. п., вроде бы затрудняющие обслуживание.

Вот одна из таких историй. Коллега на «четверке» менял замок зажигания. Дело пустячное, так что, ставя на место кожухи, ни секунды не думал о проводах. А их укладывать надо аккуратно — рядом вал, карданные шарниры, болты. Через неделю — полыхнуло! Он с чем-то возился в салоне, когда услышал электрический треск — из-под кожухов и приборной панели повалил дым. В один миг хозяин вылетел из машины, поднял капот, отвинтил гайку минусовой клеммы аккумулятора и сбросил провод. Продолжения пожар не получил, но от толстого розового провода, подающего «+» на клемму «30» замка, остались только наконечники. На резьбовом кончике болта — след электрического ожога: это он грыз изоляцию главного провода. Соседние провода обгорели, оплавились, слиплись. Проводку и монтажный блок пришлось заменить. Но в общем легко отделался.

К слову сказать, российский автомобилист задним умом крепок: после этого случая «погорелец» оснастил машину дистанционным отключателем «массы»: нажми на кнопку — и все обесточишь!

Если учитывать сложность реальных цепей, место замыкания не всегда легко найти. Один из приемов тем не менее известен очень давно. Он был подробно описан еще в книге М. Павлака «Электрооборудование мотоцикла» (1961 г.). Сгоревший предохранитель заменяют маломощной лампочкой (пробником) и начинают последовательно отсоединять ветви сложной цепи, пока лампочка не погаснет (рис. 2). Найдя ветвь с дефектом, внимательно изучают уже ее. Но под рукой должна быть хорошая схема электрооборудования, в которой нужно уметь разбираться.

Современный автомобиль — не простейший мотоцикл прошлого века, он буквально нашпигован электротехникой — поди найди здесь дефект. За нашей шуткой всего о двух ее бедах стоит их большое разнообразие. Так что жизнь волей-неволей заставит обратиться и к ремонтникам-профессионалам. Хороший мастер наверняка устранит неисправность быстрее вас, а время в наши дни — очень ценный капитал.

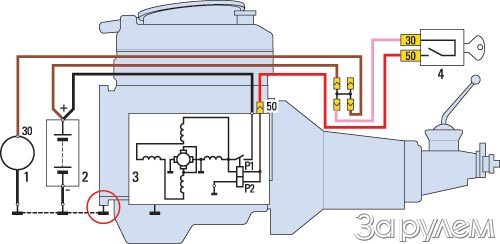

Рис. 1. Обычная схема включения стартера из книг. Как правило, необходимость надежного заземления корпуса стартера и двигателя (нами выделенное) не указана: 1 — генератор; 2 — аккумуляторная батарея; 3 — стартер; 4 — центральный переключатель.

Рис. 2. Схема проверки цепей включения звуковых сигналов (VAZ 2106): 1 — звуковые сигналы; 2 — реле; 3 — выключатель звуковых сигналов; 4 — сгоревший предохранитель; 5 — генератор; 6 — аккумуляторная батарея; 7 — лампочка-пробник. В зависимости от места замыкания сигнал может работать непрерывно — например, при замыкании черно-серого провода на «массу». Или не работать, если на «массу» замкнуты красный или голубые провода. Подключив вместо сгоревшего предохранителя лампочку и затем отсоединяя последовательно провода, можно найти дефектное место.
