На двигателях ВАЗа это, как известно, впрыск топлива в нескольких исполнениях. Скажем, для того, чтобы удовлетворять нормам токсичности Евро II, в выпускной системе установлен каталитический нейтрализатор с необходимым «приложением» — датчиком кислорода (лямбда-зонд).

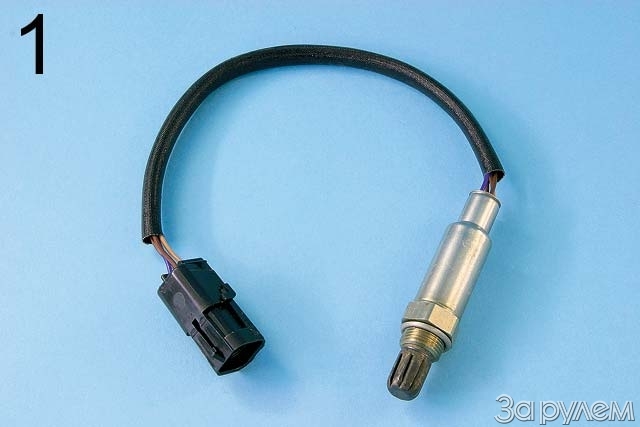

Последних уже четыре варианта (техника не стоит на месте). С самым первым познакомились владельцы переднеприводных автомобилей ВАЗ, оснащенных системой управления двигателем от GM или нашей «Январь-4». Датчик здесь (его выпускала фирма АС) — четырехпроводный с подогревом. Отличительная особенность — скобочка «минусового» провода закреплена на корпусе датчика. Мощность нагревательного элемента 12 Вт. Сегодня эти датчики в продаже найти нелегко, вместо них другие той же фирмы, но с «массовым» проводом, закрепленным внутри корпуса (фото 1).

На смену системе GM пришла Bosch. Естественно, со своим датчиком кислорода. Он невзаимозаменяем с предыдущим, хотя электроразъемы их одинаковы. На фото 2 показан датчик LSH-25 под номером 0258005133 фирмы Bosch. Он входит в состав систем управления двигателем Bosch МР7.0 и М1.5.4, а также «Январь-5.1» и VS-5.1. Сегодня это самый распространенный. Мощность нагревательного элемента — 18 Вт. «Бошевский» алгоритм управления нагревом отличается от того, что в системе GM, — отсюда и невзаимозаменяемость датчиков. Если вместо АС установить LSH-25, система управления двигателем зафиксирует ошибку и запишет код неисправности.

Третий вариант — датчик LSH под номером 0258005247 (фото 3). Его устанавливают в выхлопной системе после каталитического нейтрализатора на двигателях Евро III. Датчик контролирует состав выхлопных газов на выходе из нейтрализатора — оценивает эффективность работы последнего. Спутать его со 133-м невозможно, хотя резьба и одинакова — у 247-го другой разъем и иная конструкция наконечника (фото 4).

Новый датчик LSH 4.2 под номером 0 258 005 537 (фото 5) — планарного типа, работает с системами управления двигателем Bosch М7.9.7 и «Январь-7.2» и невзаимозаменяем с предыдущими. Мощность нагревательного элемента — 7 Вт. Отличительная особенность — гофрированный чехол на выходе проводов из корпуса и иная форма наконечника с небольшими отверстиями. Если двигатель с контроллером М7.9.7 удовлетворяет нормам Евро III (об этом свидетельствует, например, датчик неровной дороги на кронштейне в моторном отсеке), то в системе выпуска после нейтрализатора установлен еще один датчик LSH 4.2 этого типа (537-й).

Покупая новый датчик, будьте внимательны. Часто их продают без упаковки, но наконечник должен быть защищен пластиковым чехлом, а резьба покрыта термостойкой смазкой.
