Дворники "Классики". Коммунальная реформа

Дворники «Классики». Коммунальная реформа

Замечу: просто взять и поставить реле дворников 2108 на «классику» нельзя — много несоответствий.

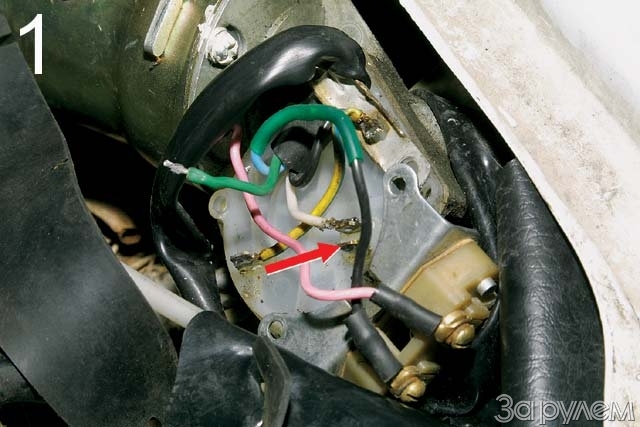

Мы поступили так. Узел коммутации на электродвигателе дворников «классики» (фото 1) перепаяли с учетом того, что в исходном положении щеток контакты 3 и 4 (рис. 1) должны быть разомкнуты. Контакт 1 (показан стрелкой) для нашей затеи лишний — его отпаянный провод (зеленый) сразу изолируем. А теперь взгляните на правую часть рис. 1, чтобы понять, как при помощи дополнительного пятиконтактного реле и перепаянного узла можно сымитировать на «классике» работу электродвигателя 2108, размыкателю которого исполнительная группа такого реле полностью соответствует. Контакт 85 нового реле будет (через соединительную колодку — об этом ниже) соединен с контактом 4 на электродвигателе, как видно в окончательной схеме на рис. 5.

Все остальные операции ведем в салоне. Сняв щиток приборов, получим доступ к разъемам подрулевого переключателя. На фото 2 это поз. 6 — шестиконтактный разъем, показанный стрелкой в правой части снимка. Теперь вынем штатное реле дворников — оно под накладкой внизу левой передней стойки. Освободившийся от реле разъем (рис. 2) вместе с пучком проводов стоит поднять повыше для удобства последующей работы. Из этого разъема удаляем провод с контактом 4. Он нам понадобится в другом месте — в дальнейшем будет подключен на контакт 2 мотора дворников (см. А на рис. 5).

Следующий шаг. Провод, идущий от размыкателя электромотора дворников на контакт 3 разъема, оставшегося от штатного реле (см. рис. 2), должен коммутироваться (через подготовленную ответную часть) с контактом 85 нашего дополнительного реле. В результате переподключения (Б на рис. 5) контакт 85 получает связь с контактом 4 электродвигателя. На контакт 86 поступает «плюс» от зажигания.

Для решения поставленной задачи понадобится купить и «восьмое» реле дворников. Оно войдет в подсборку, показанную на рис. 3 и на фото 2. К разъему реле дворников 2108 (поз. 3 на фото 2) практически один к одному подходит шестиконтактный (с клеммами «мама») разъем «жигулевского» подрулевого переключателя (рис. 4) — см. поз. 2 на фото 2. В этой же подсборке участвует колодка разъема, оставшегося от штатного реле дворников (поз. 1), — с четырьмя контактами. Она перекочевала из стойки под панель приборов. Пучок проводов, раньше уходивший к низу стойки, вытянули наверх. Теперь на контакт 4 этого разъема при включении омывателя будет подаваться «плюс», что обеспечит несколько взмахов щеток.

Первым делом доработаем разъем (поз. 6 на фото 2) подрулевого переключателя (на жгуте, идущем из салона под капот). Он такой же, как у «восьмого» реле на рис. 4. Вынув из разъема переключателя провода с контактами 4, 5 и 6 и объединив их, соединим с проводом, извлеченным ранее из четырехконтактного разъема — см. А на рис. 5. Тем самым составим питающую цепь мотора.

Включение омывателя надо организовать по-другому — штатная схема (с управлением по «минусу») уже не подходит. Один провод моторчика насоса соединим с «минусом». Второй же идет в салон — на двухконтактный разъем омывателя (поз. 5 на фото 2) под щитком приборов. На один из этих двух контактов должен поступить «плюс» зажигания, другой надо соединить дополнительным проводом с моторчиком, а также со знакомым уже контактом 4 колодки от прежнего реле (рис. 3). На принципиальной схеме (рис. 5) — это цепь, связывающая «+» моторчика омывателя с контактом 86 «восьмого» реле, а на фото 2 — светло-голубой провод. Теперь при подаче «плюса» на контакт 4 сработает омыватель, а дворники совершат три-четыре взмаха. Проверьте это.

Стеклоочиститель готов к работе, можете пользоваться. Возни не так уж много, а положительная сторона очевидна — цена переделки ничтожная, необходимых (в том числе при отказе) запчастей всюду полно. Но есть и альтернативная возможность. В продаже теперь встречаются специальные реле того же назначения, что у нас, — преобразовать алгоритм работы «классических» дворников. Перепаивать ничего не придется, есть регулируемая пауза. Несомненные плюсы. Но такое реле в несколько раз дороже родного «восьмого», а главное — купить его сложно. Минус серьезный.

Кстати, нынче продаются и «восьмые» реле дворников с паузой. Включается такое в цепь, как и обычное, — вставив его в собранную нами цепь, вы получите те же потребительские качества, что и со специальным реле, упомянутым выше.
