УГЛОВАТАЯ ПОДВЕСКА

ГРАМОТНОМУ ВОДИТЕЛЮ ПРИГОДЯТСЯ АЗЫ ГЕОМЕТРИИ

ТЕКСТ / ЕВГЕНИЙ БОРИСЕНКОВ

Самое простое и, казалось бы, очевидное решение — вообще не делать никаких углов. При этом колесо в ходе сжатия-отбоя остается перпендикулярным к дороге, в постоянном и надежном контакте с ней (рис. 1). Правда, совместить центральную плоскость вращения колеса и ось его поворота конструктивно довольно сложно (здесь и далее речь о классической двухрычажной подвеске заднеприводных «жигулей»), поскольку обе шаровые опоры вкупе с тормозным механизмом внутрь колеса не помещаются. А раз так, то плоскость и ось «расходятся» на расстояние А, называемое плечом обката (при повороте колесо обкатывается вокруг оси ab). В движении сила сопротивления качению неведущего колеса создает на этом плече ощутимый момент, скачкообразно меняющийся при проезде неровностей. Мало кому понравится езда с постоянно рвущимся из рук рулем!

Кроме того, придется изрядно попотеть, преодолевая этот самый момент в повороте. Стало быть, положительное (в данном случае) плечо обката желательно уменьшить, а то и вовсе свести к нулю. Для этого можно наклонить ось поворота ab (рис. 2). Здесь важно не переусердствовать, чтобы при ходе вверх колесо не слишком заваливалось внутрь. На практике делают так: несколько наклонив ось поворота (b), нужную величину добирают наклоном плоскости вращения колеса (a). Угол a и есть развал. Под этим углом колесо опирается о дорогу. Покрышка в зоне контакта деформируется (рис. 3).

Выходит, что автомобиль движется словно на двух конусах, стремящихся раскатиться в стороны. Чтобы компенсировать эту неприятность, плоскости вращения колес надо свести. Процесс называется регулировкой схождения. Как вы уже догадались, оба параметра жестко связаны. То есть, если угол развала нулевой, не должно быть и схождения, отрицательный — требуется расхождение, иначе шины будут «гореть». Если на автомобиле развал колес выставлен по-разному, его будет тянуть в сторону колеса с большим наклоном.

Другие два угла обеспечивают стабилизацию управляемых колес — проще говоря, заставляют автомобиль с отпущенным рулем ехать прямо. Первый, уже знакомый нам угол поперечного наклона оси поворота (b) отвечает за весовую стабилизацию. Легко заметить, что при этой схеме (рис. 4) в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, для этого приходится сохранять то самое, хоть и небольшое, но нежелательное положительное плечо обката.

Продольный угол наклона оси поворота — кастер — дает динамическую стабилизацию (рис. 5). Принцип ее ясен из поведения рояльного колесика — в движении оно стремится оказаться позади ножки, то есть занять наиболее устойчивое положение. Чтобы получить тот же эффект в автомобиле, точка пересечения оси поворота с поверхностью дороги (с) должна быть впереди центра пятна контакта колеса с дорогой (d). Для этого ось поворота и наклоняют вдоль. Теперь при повороте боковые реакции дороги, приложенные позади... (спасибо кастеру!) (рис. 6) стараются вернуть колесо на место.

Более того, если на машину действует боковая сила, не связанная с поворотом (например, вы едете по косогору или при боковом ветре), то кастер обеспечивает при случайно отпущенном руле плавный поворот машины «под склон» или «под ветер» и не дает ей опрокинуться.

В переднеприводном автомобиле с подвеской «Мак-Ферсон» ситуация совершенно иная. Эта конструкция позволяет получить нулевое и даже отрицательное (рис. 7б) плечо обката — ведь внутрь колеса здесь надо «запихнуть» лишь опору единственного рычага. Угол развала (и, соответственно, схождения) легко свести к минимуму. Так и есть: у знакомых всем ВАЗов «восьмого» семейства развал — 0°±30', схождение — 0±1 мм. Так как передние колеса теперь тянут автомобиль, динамическая стабилизация при разгоне не требуется — колесо уже не катится позади ножки, а тянет ее за собой. Небольшой (1°30') угол продольного наклона оси поворота сохранен для устойчивости при торможении. Значительный вклад в "правильное" поведение автомобиля вносит отрицательное плечо обката — при возрастании сопротивления качению колеса оно автоматически корректирует траекторию.

Как видите, трудно переоценить влияние геометрии подвески на управляемость и устойчивость. Естественно, конструкторы уделяют ей самое пристальное внимание. Углы для каждой модели автомобиля определяют после великого множества испытаний, доводочных работ и снова испытаний! Но только... в расчете на исправный автомобиль. На старой, изношенной машине упругие деформации подвески (в первую очередь, резиновых элементов) гораздо больше, чем у новой — колеса заметно расходятся от куда меньших сил. Но стоит остановиться, как в статике все углы вновь на своем месте. Так что регулировать разболтанную подвеску — мартышкин труд! Сначала нужно ее отремонтировать.

Свести на нет все усилия разработчиков можно и другими способами. Например, хорошенько задрать заднюю часть автомобиля. Глядишь — кастер поменял знак и от динамической стабилизации остались воспоминания. И если при разгоне «спортсмен» еще сможет справиться с ситуацией, то при экстренном торможении — вряд ли. А если добавить нестандартные шины и колеса с иным вылетом, кто возьмется предсказать, что получится в конечном итоге? Раньше срока изношенная резина и «убитые» подшипники — полбеды. Бывает и хуже...

Рис. 1. «Подвеска без углов».

Рис. 2. В поперечной плоскости положение колеса характеризуется углами a (развал) и b (наклон оси поворота).

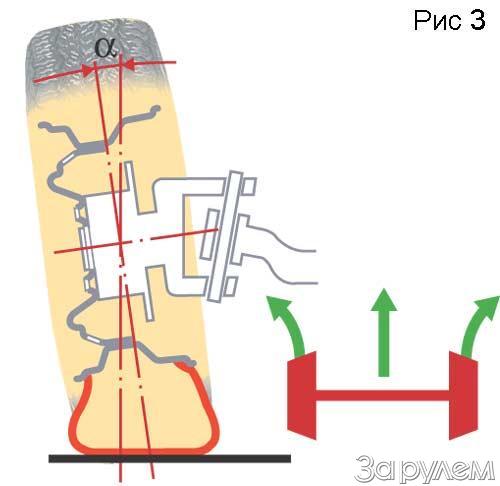

Рис. 3. Качение наклонного колеса напоминает качение конуса.

Рис. 4. При положительном плече обката поворот колеса сопровождается подъемом передка кузова.

Рис. 5. Кастер — угол продольного наклона оси поворота.

Рис. 6. Так «работает» кастер.

Рис. 7. Положительное (а) и отрицательное (б) плечи обката.
