Hyundai Solaris: обслуживаем тормоза

Считайте это предрассудком, но покупка бюджетного автомобиля невольно сопряжена с бережливостью во всем, что связано с обслуживанием и несложным ремонтом машины. Многие хозяева Hyundai Solaris уверены: им незачем наведываться в техцентр, чтобы поменять, к примеру, тормозные колодки. Что ж, засучим рукава, но будем строго придерживаться рекомендаций специалистов

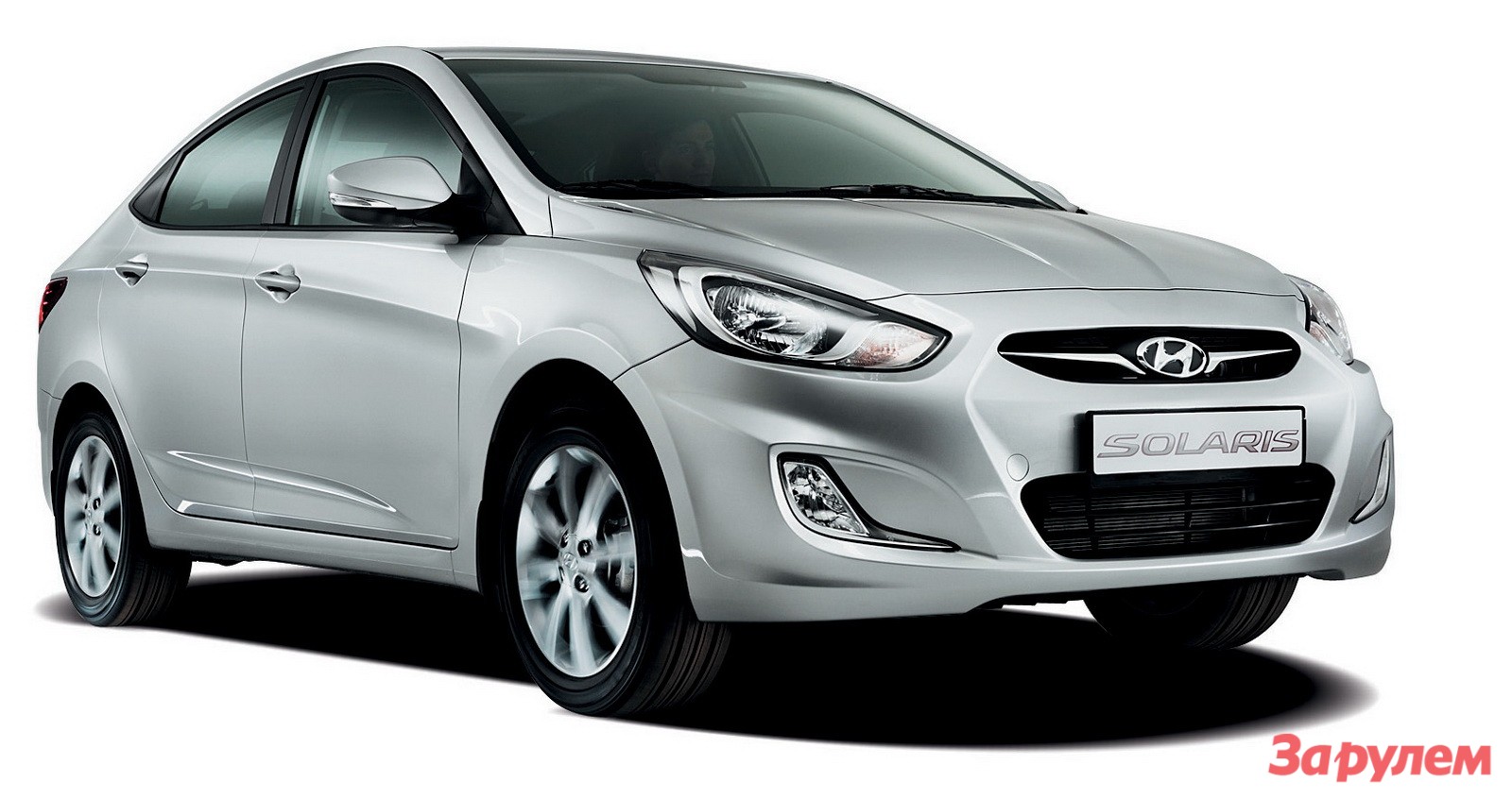

Hyundai Solaris

Hyundai SolarisСтоимость комплекта передних колодок — 1200–3200 руб., задних — 980–1700 руб.
Стоимость комплекта передних колодок — 1200–3200 руб., задних — 980–1700 руб.

Замена передних тормозных колодок

Внутренние колодки снабжены акустическими индикаторами износа, которые известят о необходимости замены скрежетом при торможении. Колодки также надо обновить в случае замасливания накладок, при обнаружении глубоких борозд, трещин, сколов. Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Устанавливаем автомобиль на подставку заводского изготовления. Снимаем переднее колесо.

1

1Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.
Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.

2

2Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.
Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

3

3Снимаем суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг)…
Снимаем суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг)…

4

4…и подвязываем суппорт к пружине амортизаторной стойки.
…и подвязываем суппорт к пружине амортизаторной стойки.

5

5Вынимаем наружную…
Вынимаем наружную…

6

6…и внутреннюю колодки из направляющей тормозных колодок.
…и внутреннюю колодки из направляющей тормозных колодок.

7

7Поддев отверткой…
Поддев отверткой…

8

8…снимаем нижнюю направляющую пластину. Аналогично извлекаем верхнюю направляющую пластину. Если требуется заменить защитный чехол направляющего пальца…
…снимаем нижнюю направляющую пластину. Аналогично извлекаем верхнюю направляющую пластину. Если требуется заменить защитный чехол направляющего пальца…

9

9…вынимаем верхний направляющий палец из отверстия направляющей колодок…
…вынимаем верхний направляющий палец из отверстия направляющей колодок…

10

10…и снимаем защитный чехол. Аналогично снимаем защитный чехол нижнего направляющего пальца.
…и снимаем защитный чехол. Аналогично снимаем защитный чехол нижнего направляющего пальца.

11

11Верхний и нижний направляющие пальцы выглядят по-разному: верхний — желтого цвета, нижний — серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.
Верхний и нижний направляющие пальцы выглядят по-разному: верхний — желтого цвета, нижний — серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

12

12Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.
Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми. Собираем тормозной механизм в обратной последовательности. После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Замена задних тормозных колодок

В зависимости от модификации Solaris задние тормоза могут быть дисковые или барабанные. Мы рассмотрим процедуру замены колодок на дисковом варианте (работы показаны на левом заднем колесе). Устанавливаем автомобиль на подставку заводского изготовления. Снимаем заднее колесо.

1

1Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.
Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

2

2Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.
Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.

На заметку

Колодки тормозных механизмов необходимо менять только комплектом — все четыре штуки на обоих передних (или задних) колесах. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

3

3Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам…
Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам…

4

4…и снимаем ее.
…и снимаем ее.

5

5Аналогично снимаем внутреннюю колодку.
Аналогично снимаем внутреннюю колодку.

6

6Вставляем отвертку в зазор между направляющей колодок и пластиной и, отжав пластину…
Вставляем отвертку в зазор между направляющей колодок и пластиной и, отжав пластину…

7

7…снимаем ее с направляющей колодок. Если требуется заменить защитный чехол направляющего пальца…
…снимаем ее с направляющей колодок. Если требуется заменить защитный чехол направляющего пальца…

8

8…вынимаем нижний направляющий палец из отверстия направляющей колодок…
…вынимаем нижний направляющий палец из отверстия направляющей колодок…

9

9…и снимаем защитный чехол. Аналогично снимаем защитный чехол верхнего направляющего пальца.
…и снимаем защитный чехол. Аналогично снимаем защитный чехол верхнего направляющего пальца.

10

10Верхний и нижний направляющие пальцы отличаются один от другого. Верхний желтого цвета, нижний — в серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Это можно сделать двумя способами. Для первого используем винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.
Верхний и нижний направляющие пальцы отличаются один от другого. Верхний желтого цвета, нижний — в серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Это можно сделать двумя способами. Для первого используем винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.

11

11Первый способ. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.
Первый способ. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

12

12Второй способ. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.
Второй способ. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок. Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми. Устанавливаем новые тормозные колодки и крепим суппорт. Аналогично заменяем тормозные колодки на правом заднем колесе. После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.
