Chevrolet Niva: обслуживаем тормозную систему

Многие почитатели Chevrolet Niva — люди практичные и мастеровые. Спрашивается, зачем им тратить время и деньги на визит в техцентр для выполнения банальных ремонтно-восстановительных процедур? С той же заменой тормозных колодок можно справиться своими силами.

Таким «очумельцам» и адресована наша шпаргалка

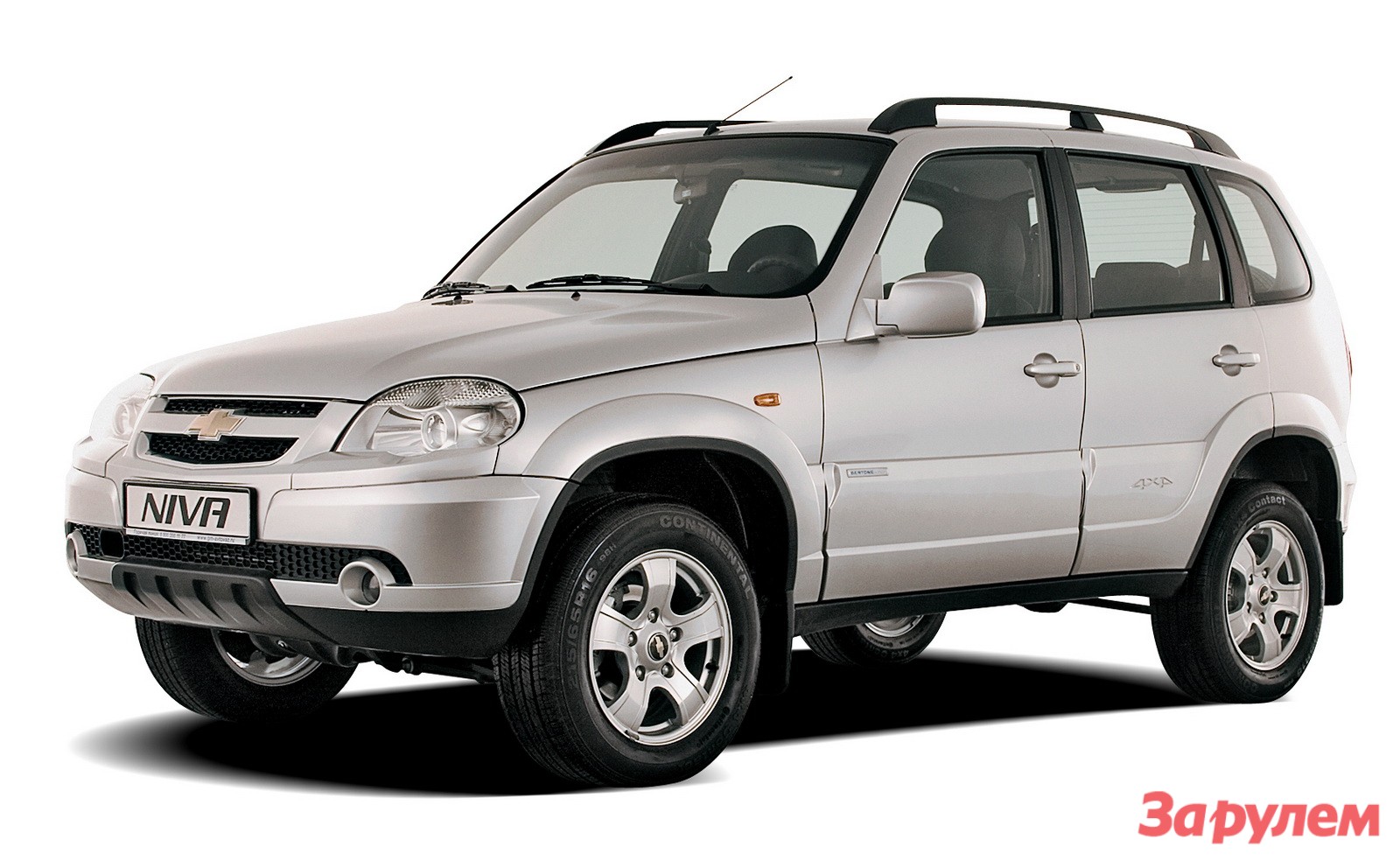

Chevrolet Niva

Chevrolet NivaСтоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб.
Стоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб.
Стоимость комплекта передних колодок — 370–950 руб., задних — 650–1200 руб.

Замена передних тормозных колодок

Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

1

1Пассатижами вынимаем шплинт оси нижнего прижимного рычага.
Пассатижами вынимаем шплинт оси нижнего прижимного рычага.
Пассатижами вынимаем шплинт оси нижнего прижимного рычага.

2

2Выколоткой страгиваем ось прижимного рычага…
Выколоткой страгиваем ось прижимного рычага…
Выколоткой страгиваем ось прижимного рычага…

3

3…и, придерживая рычаг, пассатижами вынимаем ось.
…и, придерживая рычаг, пассатижами вынимаем ось.
…и, придерживая рычаг, пассатижами вынимаем ось.

4

4Снимаем прижимной рычаг.
Снимаем прижимной рычаг.
Снимаем прижимной рычаг.

5

5Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.

6

6Поддев отверткой, поднимаем суппорт тормоза…
Поддев отверткой, поднимаем суппорт тормоза…
Поддев отверткой, поднимаем суппорт тормоза…

7

7…и располагаем его с блоком цилиндров на поворотном кулаке.
…и располагаем его с блоком цилиндров на поворотном кулаке.
…и располагаем его с блоком цилиндров на поворотном кулаке.

8

8Извлекаем из направляющей тормозные колодки. Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров.
Извлекаем из направляющей тормозные колодки. Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров.
Извлекаем из направляющей тормозные колодки. Перед установкой новых необходимо переместить поршни как можно дальше внутрь цилиндров.

9

9Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...
Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...
Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...

10

10…монтажной лопаткой вдавливаем поршни в цилиндры. Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником…
…монтажной лопаткой вдавливаем поршни в цилиндры. Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником…
…монтажной лопаткой вдавливаем поршни в цилиндры. Дальнейшую сборку узла проводим в обратной последовательности. Для облегчения установки оси прижимного рычага напильником…

11

11…или на наждаке обтачиваем конец оси так…
…или на наждаке обтачиваем конец оси так…
…или на наждаке обтачиваем конец оси так…

12

12…чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой.
…чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой.
…чтобы получился конус. Перед установкой ось прижимного рычага смазываем графитовой смазкой.

13

13Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
Прижав рычаг, вставляем ось. После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

Замена задних тормозных колодок

Устанавливаем автомобиль на смотровую канаву или эстакаду. Снимаем тормозной барабан. Показываем два способа снятия тормозных колодок.

При снятии первым способом…

1

1…отверткой отсоединяем конец верхней стяжной пружины от колодки…
…отверткой отсоединяем конец верхней стяжной пружины от колодки…
…отверткой отсоединяем конец верхней стяжной пружины от колодки…

2

2…и вынимаем пружину.
…и вынимаем пружину.
…и вынимаем пружину.

3

3Снимаем распорную планку.
Снимаем распорную планку.
Снимаем распорную планку.

4

4Придерживаем опорную стойку пальцем с другой стороны тормозного щита и пассатижами поворачиваем наружную чашку стойки передней колодки до совпадения ее прорези с выступами стойки.
Придерживаем опорную стойку пальцем с другой стороны тормозного щита и пассатижами поворачиваем наружную чашку стойки передней колодки до совпадения ее прорези с выступами стойки.
Придерживаем опорную стойку пальцем с другой стороны тормозного щита и пассатижами поворачиваем наружную чашку стойки передней колодки до совпадения ее прорези с выступами стойки.

5

5Снимаем пружину с наружной и внут­ренней чашек.
Снимаем пружину с наружной и внут­ренней чашек.
Снимаем пружину с наружной и внут­ренней чашек.

6

6С другой стороны тормозного щита вынимаем стойку.
С другой стороны тормозного щита вынимаем стойку.
С другой стороны тормозного щита вынимаем стойку.

7

7Элементы опорной стойки колодки перед сборкой следует тщательно очистить от загрязнений и следов коррозии.
Элементы опорной стойки колодки перед сборкой следует тщательно очистить от загрязнений и следов коррозии.
Элементы опорной стойки колодки перед сборкой следует тщательно очистить от загрязнений и следов коррозии.

8

8Отводим переднюю колодку…
Отводим переднюю колодку…
Отводим переднюю колодку…

9

9…и снимаем нижнюю стяжную пружину. Снимаем опорную стойку задней колодки.
…и снимаем нижнюю стяжную пружину. Снимаем опорную стойку задней колодки.
…и снимаем нижнюю стяжную пружину. Снимаем опорную стойку задней колодки.

10

10Отводим заднюю тормозную колодку…
Отводим заднюю тормозную колодку…
Отводим заднюю тормозную колодку…

11

11…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.
…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.
…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

1

1Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.
Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.
Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

2

2Опускаем руками тормозные колодки, выводя их верхние упоры из прорезей поршней колесного цилиндра.
Опускаем руками тормозные колодки, выводя их верхние упоры из прорезей поршней колесного цилиндра.
Опускаем руками тормозные колодки, выводя их верхние упоры из прорезей поршней колесного цилиндра.

3

3Снимаем нижнюю стяжную пружину.
Снимаем нижнюю стяжную пружину.
Снимаем нижнюю стяжную пружину.

4

4Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси. Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.
Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси. Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.
Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси. Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.

5

5Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…
Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…
Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…

6

6…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.
…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.
…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.

7

7Удерживая на полу ногой одну из колодок, растягиваем пружину…
Удерживая на полу ногой одну из колодок, растягиваем пружину…
Удерживая на полу ногой одну из колодок, растягиваем пружину…

8

8…и выводим из упора распорную планку.
…и выводим из упора распорную планку.
…и выводим из упора распорную планку.

9

9Снимаем верхнюю стяжную пружину. Для снятия рычага ручного привода колодок…
Снимаем верхнюю стяжную пружину. Для снятия рычага ручного привода колодок…
Снимаем верхнюю стяжную пружину. Для снятия рычага ручного привода колодок…

10

10…расшплинтовываем его ось.
…расшплинтовываем его ось.
…расшплинтовываем его ось.

11

11Снимаем шайбу...
Снимаем шайбу...
Снимаем шайбу...

12

12…рычаг…
…рычаг…
…рычаг…

13

13…и вынимаем ось. Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку. При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом...
…и вынимаем ось. Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку. При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом...
…и вынимаем ось. Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку. При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом...

14

14...аккуратно нанося удары молотком по поршню через деревянный брусок…
...аккуратно нанося удары молотком по поршню через деревянный брусок…
...аккуратно нанося удары молотком по поршню через деревянный брусок…

15

15…или, установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.
…или, установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.
…или, установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.
