ТЕХПОМОЩЬ

Ремонт

СТЕКЛООЧИСТИТЕЛЬ «ОДЫ»

«ДВОРНИК»

ВЛАДИМИР АРБУЗОВ

Отвертка, пассатижи, ключи «на 10», 13.

Время работы — 1 час.

Пока «дворник» служит исправно, даже не задумываешься, как он важен, но стоит ему задурить — все нервы вытянет! Например, щетки не укладываются внизу, а останавливаются где им вздумается. Кажется, пустячок, а глаза мозолит! Между тем ремонт, как правило, несложен.

Механизм моторедуктора расположен под капотом.

Отсоединив разъем, при включенном зажигании и положении рычага «все выключено» проверяем наличие напряжения на контактах 1 и 2 (рис. 1).

Отсутствует на № 1 — смотри предохранитель или соответствующие цепи по электросхеме.

Нет напряжения на № 2 — неисправен термобиметаллический предохранитель.

Если напряжение на этих контактах есть, переводим рычаг переключателя в положение I и II. Теперь напряжение должно появиться соответственно на контактах № 5 и 6. Допустим, появилось, а редуктор не работает.

Ключом «на 13» отвинчиваем гайку кривошипа и снимаем его.

Ключом «на 10» отвинчиваем два винта крепления кронштейна моторедуктора к переднему щиту.

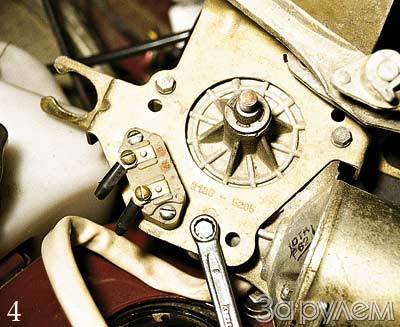

Ключом «на 8» отвинчиваем три винта крепления моторедуктора к кронштейну и отверткой — винты крепления термобиметаллического предохранителя ПР502А.

Ток его срабатывания 7,5 А. Для проверки и регулировки собираем простейшую схему (рис. 2).

При необходимости зачищаем медной монетой его контакты и, если надо, подгибаем их, добиваясь горения лампы Л1 (ВК-1 выключен) и «моргания» (ВК-1 — включен). Тем самым мы обеспечиваем необходимый ток срабатывания предохранителя.

Отвинчиваем винты крышки моторедуктора, снимаем ее и осматриваем шестереночный узел. Если вышла из строя капроновая шестерня и нет другой — механизм придется заменить в сборе.

Зачищаем контакты крышки.

Подогнем основание контактной пластины доводчика щеток внутрь.

Собираем механизм моторедуктора и проверяем работу электромотора.

Контакт № 3 соединяем с «минусом», а на № 5 и 6 по очереди подаем «плюс».

Потребляемый ток на первой скорости не более 3,5 А, на второй — 5 А.
