Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Выход из строя ремня привода ГРМ (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. В соответствии с регламентом технического обслуживания Renault Logan/Sandero проверку состояния ремня привода ГРМ проводим через каждые 15 тыс. км пробега.

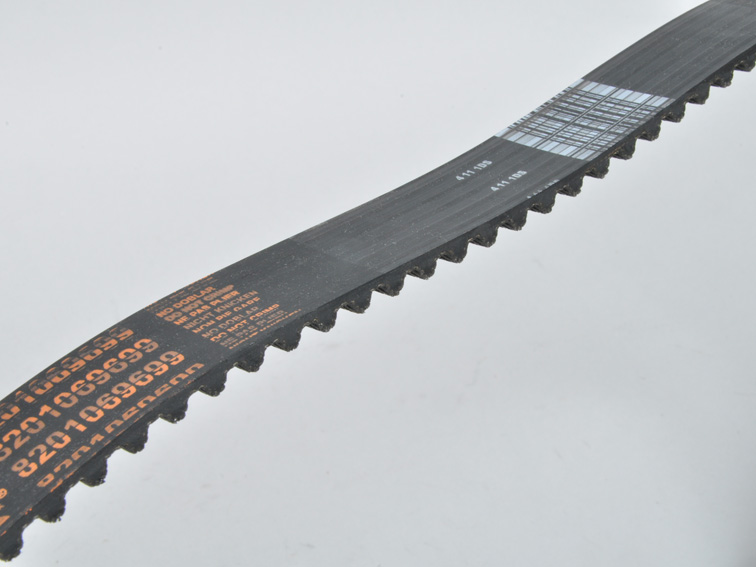

Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Работа показана на двигателе, устанавливавшемся на автомобили до 2010 года выпуска.

Замена ремня привода ГРМ, независимо от его состояния, производится через каждые 60 тыс. км пробега.

2163-13-13-01

2163-13-13-01

Схема привода газораспределительного механизма Логан:

  • 1 — зубчатый шкив коленчатого вала;
  • 2 — ремень привода ГРМ;
  • — натяжной ролик;
  • — зубчатый шкив распределительного вала;
  • 5 — зубчатый шкив насоса охлаждающей жидкости.

2163-5-1-09-04

2163-5-1-09-04
Подставляем под поддон картера домкрат.

Для оценки состояния и замены ремня привода ГРМ снимаем правый грязезащитный щиток моторного отсека. Также необходимо демонтировать правую опору силового агрегата.

Снимаем защиту силового агрегата.

2163-5-1-09-05

2163-5-1-09-05
Головкой «на 10» отворачиваем болт крепления демпфера.

Чтобы не повредить поддон, следует подложить под него прокладку из толстой резины или отрезок доски.

2163-5-1-09-06

2163-5-1-09-06
Снимаем держатель трубки продувки адсорбера и демпфер.

2163-5-1-09-07

2163-5-1-09-07
Головкой «на 13» отворачиваем два болта…

2163-5-1-09-08

2163-5-1-09-08
…и снимаем растяжку.

2163-5-1-09-09

2163-5-1-09-09
Головкой «на 16» отворачиваем два болта крепления кронштейна подушки опоры к кузову и три болта крепления кронштейна опоры к верхней крышке ремня привода ГРМ.

2163-5-1-09-10

2163-5-1-09-10
Снимаем правую опору в сборе.

Отворачиваем шесть болтов крепления верхней крышки привода ремня.

2163-13-13-011111-1

2163-13-13-011111-1
Головкой «на 16» — два болта 1, головкой «на 13» — три болта 2 и головкой «на 8» — болт 3.

2163-13-13-02

2163-13-13-02
Снимаем верхнюю крышку ремня привода ГРМ.

2163-13-13-03

2163-13-13-03
Головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня и его натяжение.

2163-13-13-04

2163-13-13-04
Если усилием большого и указательного пальцев руки удастся перекрутить ведущую ветвь ремня (в точке, расположенной между зубчатыми шкивами распределительного вала и насоса охлаждающей жидкости) больше, чем на 60˚-70˚ то ремень натянут слабо и его необходимо подтянуть.

Для регулировки натяжения ремня следует снять нижнюю крышку. Головкой «на 8» с трещоткой отворачиваем два винта крепления нижней крышки ремня привода ГРМ (для наглядности показано на снятом двигателе «Рено Логан»/«Сандеро»).

2163-13-13-05

2163-13-13-05

2163-13-13-06

2163-13-13-06

2163-13-13-07

2163-13-13-07
Ослабив ключом «на 16» затяжку гайки крепления натяжного ролика, специальным ключом (подходит ключ для натяжения ремня привода ГРМ переднеприводных автомобилей ВАЗ) поворачиваем ролик против часовой стрелки, натягивая ремень.

В этом положении ролика затягиваем гайку его крепления. Провернув коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, снова проверяем натяжение ремня и при необходимости повторяем регулировку.

Устанавливаем снятые детали в обратной последовательности.

Для замены ремня привода ГРМ на «Рено Логан»/«Сандеро» снимаем ремень привода вспомогательных агрегатов, а также верхнюю и нижнюю крышки ремня привода ГРМ (см. выше).

При отворачивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания. Для этого можно воспользоваться окном в картере сцепления, расположенным сверху под корпусом термостата. Проворачивая коленчатый вал (потребуется помощник), наблюдаем в окне за перемещением кожуха сцепления. Добиваемся, чтобы один из шести болтов крепления кожуха к маховику появился в окне.

2163-13-13-08

2163-13-13-08
Стопорим коленчатый вал от проворачивания, вставив лезвие силовой шлицевой отвертки между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха.

Будьте аккуратны при выполнении этой операции, чтобы не повредить отверткой упругие пластины, соединяющие кожух с нажимным диском сцепления.

Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления.

2163-13-13-09

2163-13-13-09
Снимаем шкив коленчатого вала.

При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива. Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб).

Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

2163-13-13-10

2163-13-13-10
Проворачиваем коленчатый вал за болт крепления его шкива по часовой стрелке до момента совпадения метки на зубчатом шкиве распределительного вала (лунки в форме треугольника) с меткой на крышке головки блока цилиндров (логотип «Дачия», через который проходит воображаемая вертикальная ось шкива).

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

2163-13-13-11

2163-13-13-11
Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).

2163-13-13-12

2163-13-13-12
В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате).

2163-13-13-13

2163-13-13-13
На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.

2163-13-13-14

2163-13-13-14
Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

2163-13-13-15

2163-13-13-15
При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку на щеке коленчатого вала (для наглядности показано на демонтированном двигателе и при снятом поддоне картера).

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.

2163-13-13-16

2163-13-13-16
Снимаем ремень привода ГРМ.

Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Внимание! После снятия ремня коленчатый и распределительный валы не поворачиваем во избежание утыкания клапанов в поршни.

При замене ремня также следует заменить натяжной ролик.

2163-13-13-17

2163-13-13-17
Отворачиваем гайку крепления натяжного ролика и снимаем его.

Устанавливаем новые натяжной ролик и ремень привода ГРМ в обратной последовательности.

2163-13-13-18

2163-13-13-18
При установке ремня, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Установив ремень на шкив коленчатого вала, заводим ремень под натяжной ролик и надеваем на шкивы распределительного вала и насоса охлаждающей жидкости. Натягиваем ремень привода ГРМ, как показано выше. Вывернув установочный палец из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до момента совпадения метки на шкиве распределительного вала с меткой на крышке головки блока цилиндров. Затем вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров (см. выше) и при необходимости повторяем установку ремня. Выворачиваем палец из отверстия в блоке цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
