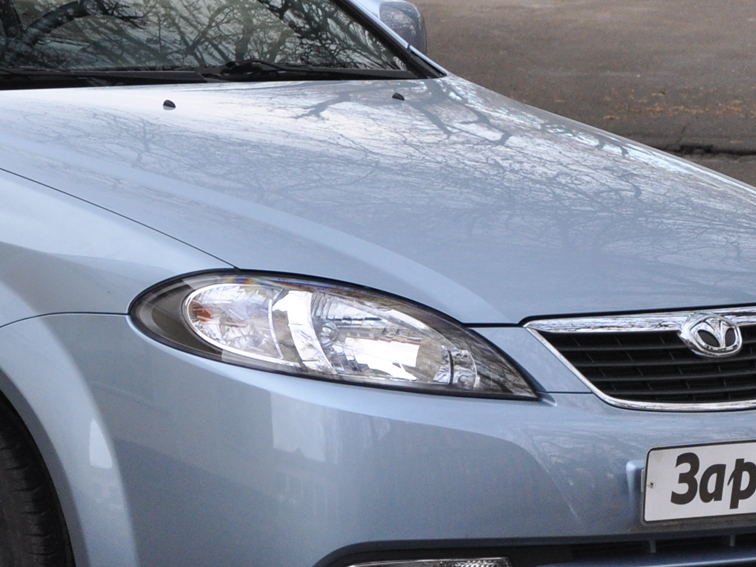

Замена ламп в блок-фаре Daewoo Gentra

Замена ламп в блок-фаре «Дэу Джентра» — несложная операция, справившись с которой вы сэкономите как средства, так и время, которые могли бы потратить на поездку в автосервис.

Работа по замене ламп показана на левой блок-фаре, на правой блок-фаре операции по замене ламп производятся аналогично.

Перегоревшие лампы можно заменить, только сняв блок-фару с автомобиля.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Для снятия фары следует демонтировать облицовку радиатора.

2303-18-06-01

2303-18-06-01
Крестообразной отверткой отворачиваем четыре самореза крепления облицовки радиатора к верхней поперечине рамки радиатора.

2303-18-06-02

2303-18-06-02
Вставив руку в зазор между облицовкой радиатора и конденсатором кондиционера,..

2303-18-06-03

2303-18-06-03
...поочередно поджимаем и выводим восемь фиксаторов облицовки…

2303-18-06-04

2303-18-06-04
…из восьми прямоугольных отверстий переднего бампера (для наглядности показано на демонтированном бампере при снятой облицовке).

2303-18-06-05

2303-18-06-05
Снимаем облицовку радиатора.

2303-17-10-01

2303-17-10-01
Головкой «на 10» отворачиваем болт переднего крепления.

2303-17-10-02

2303-17-10-02
Головкой «на 10» отворачиваем два болта верхнего крепления блок-фары.

2303-17-10-03

2303-17-10-03
Отводим блок-фару от кузова.

2303-17-10-04

2303-17-10-04
Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары.

2303-17-10-05

2303-17-10-05
Нажав на фиксатор колодки проводов, отсоединяем колодку от патрона лампы указателя поворота и снимаем блок-фару.

2199-3-04-02

2199-3-04-02
Для замены ламп головного и габаритного света поворачиваем против часовой стрелки и снимаем защитную крышку.

2199-3-04-03

2199-3-04-03
Отсоединяем колодку проводов от лампы головного света.

2199-3-04-04

2199-3-04-04
Нажимаем вниз на пружинный фиксатор лампы и выводим фиксатор из зацепления с крючком на корпусе фары.

2199-3-04-05

2199-3-04-05
Отводим фиксатор в сторону и вынимаем лампу из корпуса фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу головного света Н4 в обратной последовательности.

2199-7-13-09-10

2199-7-13-09-10
Для замены лампы габаритного света вынимаем патрон с лампой из корпуса фары.

2199-7-13-09-11

2199-7-13-09-11
Вынимаем лампу из патрона.

Новую лампу W5W устанавливаем в обратной последовательности.

2199-7-13-09-12

2199-7-13-09-12
Для замены лампы указателя поворота поворачиваем патрон лампы против часовой стрелки и вынимаем его из корпуса блок-фары.

2199-7-13-09-13

2199-7-13-09-13
Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Новую лампу PY21W устанавливаем в обратной последовательности.

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.
