РАДИО, КОТОРОЕ ВИДИТ

ТЕХНИКА

/НОВИНКИ

МАТЕРИАЛЫ РУБРИКИ ПОДГОТОВИЛИ / АЛЕКСЕЙ ВОРОБЬЕВ-ОБУХОВ, МАКСИМ САЧКОВ

РАДИО, КОТОРОЕ ВИДИТ

В МАИ ПОЗАБОТИЛИСЬ О БЕЗОПАСНОСТИ АВТОМОБИЛИСТОB

Ровно сто лет назад ледокол «Ермак», получив по беспроводной связи сигнал бедствия, подобрал со льдины рыбаков, которых шторм унес в море. Так, спасая человеческие жизни, радио начало служить людям. В наше время уже более совершенные приборы продолжают обеспечивать их безопасность. Доказательство тому — автомобильная система радиовидения, разработанная в Московском авиационном институте.

Новинка представляет собой компактный радиолокатор, который сканирует дорогу и информирует водителя о возможных препятствиях на пути. Установка различает объекты на расстоянии 10–250 м, имеет достаточно широкий кругозор — 30° и работает в любых метеоусловиях. Не путайте отечественную разработку с иностранными системами ночного видения. Их чувствительные элементы — инфракрасные или оптические датчики, которые «слепнут» при плохой погоде. А радиоволны, которые испускает и принимает локатор, беспрепятственно проходят сквозь туман, снег, дождь.

Глаза системы — приемопередающая антенна (локатор). Она устанавливается на автомобиле в зоне радиопрозрачности — ее не должны загораживать другие детали и узлы. Первый действующий образец работал в импульсном режиме, функционировал достаточно стабильно, но многие объекты на дороге «видел» нечетко. Поэтому вскоре на смену пришла более компактная модернизированная антенна. Сигнал стал непрерывным, а частота выросла с 40 до 76 ГГц.

Специальный блок в салоне обрабатывает информацию: дорожная обстановка переносится на жидкокристаллический дисплей. Но прочитать радиолокационное изображение без подготовки тяжело — предметы и участники дорожного движения обозначены темными и светлыми пятнами. Поэтому по желанию заказчика и в зависимости от применения системы картинку можно дорисовать. Например, обочину дороги на экране закрасить коричневым, движущийся автомобиль обозначить зеленым квадратом, неподвижный — красным, а глубокие ямы на асфальте выбелить пятнами. Водителю такой информации вполне достаточно, чтобы быстро оценить ситуацию и принять решение.

Простому автолюбителю торопиться некуда — он пересидит дома погодные катаклизмы. Поэтому радиовидение адресовано, в первую очередь, профессионалам. Например, дальнобойщикам, которым нужно точно в срок доставить заказчику груз, или водителям снегоуборочных машин, рискующим потеряться в белом шлейфе ведущих. Но это в будущем... Пока установка существует в единственном экземпляре, а разработчики ждут заказов.

Новинка относится к четвертому поколению систем, повышающих активную безопасность автомобиля. Она показывает в реальном времени дорожную ситуацию, измеряет расстояние до объекта и его скорость. Данных, которыми располагает радиовидение, достаточно, чтобы полностью освободить водителя от управления автомобилем. Следующий шаг в развитии — добавить к электронным глазам механические руки...

Всевидящее око системы — компактный радиолокатор.

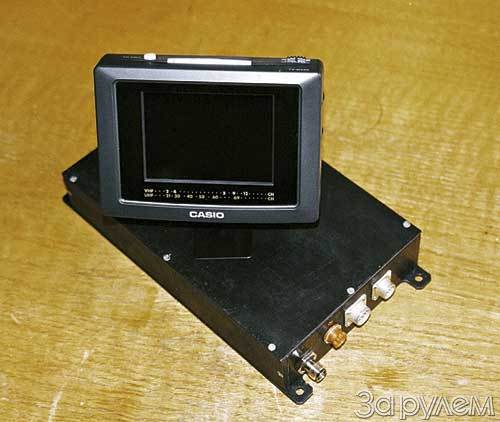

Блок цифровой обработки информации и жидкокристаллический дисплей.
