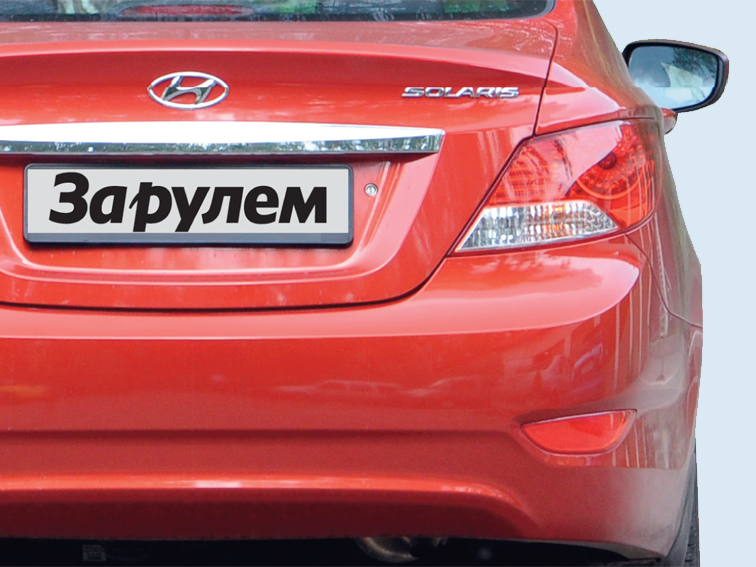

Снятие заднего фонаря и замена ламп Hyundai Solaris седан

Для замены ламп задних фонарей седана «Хендай Солярис» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Работу проводим, если необходимо заменить лампы в заднем фонаре или сам фонарь.

Операции показаны на левом фонаре, для правого фонаря они аналогичны.

Открываем крышку багажника.

2272-6-13-15a-01

2272-6-13-15a-01
Преодолевая сопротивление двух фиксаторов, тянем на себя клапан обивки багажника.

2272-6-13-15a-02

2272-6-13-15a-02
Поднимаем клапан.

2272-6-13-15a-03

2272-6-13-15a-03
Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света.

2272-6-13-15a-04

2272-6-13-15a-04
Вынимаем патрон с лампой из корпуса фонаря.

2272-6-13-15a-05

2272-6-13-15a-05
Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности. Выступы на цоколе комбинированной лампы сигнала торможения и габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

2272-6-13-15a-06

2272-6-13-15a-06
Поворачиваем против часовой стрелки патрон лампы указателя поворота.

2272-6-13-15a-07

2272-6-13-15a-07
Вынимаем патрон с лампой из корпуса фонаря.

2272-6-13-15a-08

2272-6-13-15a-08
Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.

В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

2272-6-13-15a-09

2272-6-13-15a-09
Поворачиваем против часовой стрелки патрон лампы противотуманного света (в правом фонаре лампа света заднего хода).

2272-6-13-15a-10

2272-6-13-15a-10
Вынимаем патрон с лампой из корпуса фонаря.

2272-6-13-15a-11

2272-6-13-15a-11
Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем из патрона.

В заднем левом фонаре применяется однонитевая лампа противотуманного света красного цвета PR21W. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

В заднем правом фонаре применяется однонитевая лампа света заднего хода P21W. Лампа имеет симметричные выступы на корпусе, пазы в ее патроне также симметричны.

Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.

Устанавливаем задний фонарь в обратной последовательности.
