ГЕНЕРАТОРЫ, РЕГУЛЯТОРЫ, КАТУШКИ

]

РЫНОК

ГЕНЕРАТОРЫ, РЕГУЛЯТОРЫ, КАТУШКИ

Покупая, не ошибись

Очередной обзор предлагаемых в Москве автомобильных запчастей наш корреспондент Антон УТКИН на этот раз посвящает приборам электрооборудования.

Фото Владимира Князева

В общей номенклатуре автомобильных деталей и узлов приборы электрооборудования отличаются несопоставимой с другими унификацией. Один и тот же прибор может подойти не только к разным моделям автомобилей какого-то одного завода, но и к совершенно разным (даже по назначению) маркам транспортной техники, да еще выпущенной с интервалом в десятки лет. Объясняется это просто: почти все эти приборы делали и делают специализированные предприятия автотракторного электрооборудования (всего их около тридцати) бывшей единой системы Минавтосельхозмаша. Сменив после приватизации привычные нам аббревиатуры своих названий (АТЭ, КЗАМЭ, ТАТЭ и пр.) на разного рода АО, ЗАО и т. д., они тем не менее сохранили свои фирменные, легко узнаваемые эмблемы на корпусах приборов, что облегчает нам поиск нужной детали. Например, датчик указателя давления ММ-358, который применяется на нескольких марках и десятках моделей автомобилей, бывалый автолюбитель ищет в магазинах только по маркировке.

Для всех предприятий, о которых идет речь, существует единая система обозначения изделий. У приборов, разработанных до середины 70-х годов, чаще всего старое, буквенно-цифровое обозначение. Например,

Г-221, где Г — генератор. Далее по аналогии: СТ — стартер, ВК — выключатель и т. д. По действующей ныне отраслевой нормали ОН 025 215–69 электрооборудование автомобилей обозначается девяти- или десятизначными цифровыми номерами. Возьмем в качестве примера стартер 4211.3708–10. Цифры до точки — это модель и модификация прибора, далее цифры означают: 37 — электрооборудование (38 — контрольные приборы и т. д.), 08 — подгруппу, то есть вид изделия по назначению — в данном случае это стартер, а, скажем, 21 — звуковой сигнал, 02 — спидометр, 29 — датчик давления и т. д. Предусмотрены также обозначения и для мелкосерийных или пока несуществующих приборов, например, 53 — датчик мгновенного расхода топлива, 22 — рентгенометр и пр.

Знать, какой из заводов специализируется на том или ином виде электроприборов, и помнить его эмблему полезно прежде всего, чтобы купить изделие, качество которого проверено годами. Убедительный пример — коммутатор 3620.3734. Его сейчас выпускают все кому не лень, в том числе не очень добросовестные производители. Но бывалый автолюбитель из пяти лежащих на прилавке выберет тот, что с эмблемой АТЭ-2 в виде ромбика — именно его устанавливают на конвейерах ВАЗа и ЗАЗа. Зная адрес предприятия, где делают нужный вам прибор, можно сэкономить деньги, купив его прямо на заводе. Разумеется, ехать специально, скажем, из Москвы в Ржев за стартером неразумно — поездка себя не окупит. Другое дело, если вы проезжаете мимо или живете поблизости. Впрочем, и здесь бывают исключения. Тот же коммутатор может лежать в магазине года два по цене 130 тысяч, а в отделе сбыта АТЭ-2 вам его предложат по последней отпускной цене — 222 тысячи...

А теперь рассмотрим конкретные виды приборов электрооборудования в порядке возрастания номера подгруппы.

3701. Генераторы. Для российских автомобилей их производят два завода. Большую часть делает КЗАТЭ в Самаре, именуемый сейчас АО «Завод им. Тарасова» (кстати, новые названия еще не привились, поэтому далее будем оперировать привычными, тем более что многие из них составляют часть фирменных эмблем.) Другой производитель — завод АТЭ-1 (Москва) — во все времена снабжал генераторами АЗЛК, «Ижмаш», ЗИЛ и отчасти ГАЗ и УАЗ.

Генератор — узел, в общем-то, долговечный и выходит из строя довольно редко, обычно вследствие повреждения подшипника ротора или из-за пробоя диодов. Взаимозаменяемость генераторов может быть условной, относительной и полной. Условной, когда вы берете любой современный 12-вольтовый прибор, который способен разместиться под капотом вашей машины. Из тех, что производят в России, по своим присоединительным размерам можно выделить три группы: «жигулевская», «газовская» и «автобусная» (последнюю, включающую приборы повышенной мощности и, соответственно, габарита, рассматривать не будем). Для замены генератора прибором другой группы требуется не только изменить схему его подключения, но и точки крепления с помощью переходных деталей (дистанционных шайб, втулок и др.), а иногда и заменить приводной шкив или планку натяжного устройства.

Относительно взаимозаменяемыми считаются приборы внутри каждой из групп, имеющие одинаковые присоединительные размеры. Об изменении их схем подключения было рассказано в ЗР, 1994, № 11.

Генераторы «жигулевской» группы (КЗАТЭ) имеют только две нижние лапы крепления, а вместо верхней — шпильку М10х1,25, перпендикулярную оси ротора. Приведем средние цены в магазинах Москвы и в скобках — минимальные на рынке «Южный порт» (далее — Ю): Г-221 (ВАЗ-01-06) — 400 тысяч рублей (Ю-350); Г-222 (ВАЗ-05-07), 37.3701 (ВАЗ-08-09) и аналогичные болгарского производства — 450 тысяч (Ю-360).

Приборы «газовской» группы наиболее универсальны и имеют три лапы крепления (расстояние между нижними — 70 мм, то есть на 10 мм больше, чем у «жигулевских»). Любой из них можно установить на автомобили «Волга», «Москвич», УАЗ, ГАЗ, ЗИЛ, но при замене на другую модель предпочтительней брать генератор со встроенным реле-регулятором — подключить его проще, чем прибор с выносным реле. Цены в этой группе в среднем на 30 процентов ниже, чем в «жигулевской», что можно объяснить только конъюнктурой спроса. Назовем их: 16.3701 (GAZ 24—10, 31029, «Газель», РАФ) производства КЗАТЭ — 370 тысяч (Ю-270); 58.3701 (" Moskvich 2140", 24412; ИЖ) производства АТЭ-1 — 340 тысяч (Ю-260); Г-250 (ГАЗ, ЗИЛ, УАЗ) — 200–250 тысяч.

Ну и, наконец, полностью взаимозаменяемые генераторы — это те, которые не требуют никаких изменений, включая и схемы подключения. Например, 58.3701 и 581.3701 или Г-250Н-1 и 16.3701.

И последнее. По астрономической цене — 750 тысяч рублей в продаже появился генератор 94.3701 (КЗАТЭ), относящийся к новейшей группе приборов, приводимых поликлиновым ремнем, и предназначенный для последних моделей ВАЗ и ГАЗ.

3702. Регуляторы напряжения. Большинство моделей этих приборов делает завод КЗАМЭ в Калуге, специализирующийся на производстве электронных блоков разного назначения. Реле-регуляторы довольно надежны в работе и недороги. Например, модель 121.3702 (VAZ 2101...2106) стоит 30 тысяч (Ю-20), а 13.3702 («Волга», «Газель», ГАЗ, РАФ) — 40 тысяч (Ю-20). Еще дешевле — реле «левых» производителей, особенно «пиратские» копии (см. фото).

О взаимозаменяемости реле-регуляторов легковых автомобилей подробно рассказывалось в ЗР, 1993, № 2. Продолжая эту тему, отметим, что особый интерес представляют приборы с двумя-тремя уровнями регулирования напряжения, применяемые, в основном, на грузовиках, например 2702.3702, РР-132А, 1902.3702 (АТЭ-1) и 131.3702 (КЗАМЭ). Установив такое реле на свою легковую машину, владелец сможет, щелкнув переключателем, повысить напряжение генератора, что особенно оценят те, чей аккумулятор не успевает зарядиться зимой во время коротких поездок на работу.

Встроенные интегральные реле-регуляторы Я112-А и Я112-В обойдутся примерно в 25 тысяч (Ю-10). Чуть подороже 1702.3702 (VAZ 2108...2109). При желании можно достать реле Я112-Б, применяемое на тракторных генераторах, в котором предусмотрена регулировка выходного напряжения подстроечным резистором. К сожалению, совершенно исчезли из продажи некогда заслуженно популярные РН-3, РН-4 и т. д. Выпускали их на предприятиях «оборонки», и они обладали рядом преимуществ перед штатными приборами: были предусмотрены регулировка по напряжению непосредственно на выводах батареи, температурная стабилизация, полный контроль работы системы электроснабжения и кое-что еще.

3705. Катушки зажигания. Лидером в освоении новейших моделей катушек для легковых автомобилей и долговременным монополистом в их производстве был московский АТЭ-2. Но в последние годы у него появились конкуренты. Прежде всего ТАТЭ (Тюмень), который выпускал «бобины» для грузовиков, а теперь вовсю гонит на рынок «жигулевские» катушки. Не отстает и дальнее зарубежье, причем фирмы развивающихся стран берут свое сравнительно низкими ценами, а развитых — авторитетом.

После ламп световых приборов катушки зажигания, пожалуй, наиболее взаимозаменяемые изделия электрооборудования. Если речь идет о том, чтобы доехать до дома или СТО, то вместо сгоревшей «бобины» вы можете временно поставить практически любую отечественную. В каких-то случаях вообще целесообразна замена штатной катушки другой, с лучшими характеристиками (некоторые варианты рассмотрены в ЗР, 1996, № 12). А присоединительные размеры почти всех этих приборов, известных на нашем рынке, общие еще с довоенных времен. Расстояние между шпильками или болтами крепления на всех машинах — 70 мм, а внутренний диаметр вывода вторичной обмотки — 8,2 мм, что соответствует стандартному диаметру наконечников высоковольтных проводов.

Теперь подробнее о конкретных моделях. Катушку 27.3705 применяют в современных системах зажигания с датчиком Холла и в последние годы устанавливают на большинство моделей ВАЗ (на «Самару» и «Таврию» — с начала выпуска). Ее аналоги, поступающие из развивающихся стран, стоят в магазинах около 80 тысяч рублей, а на рынках еще меньше, но лучше заплатить чуть подороже — 100–115 тысяч (Ю-80) и приобрести нашу катушку производства АТЭ-2. Этот завод — первый, где в качестве материала для деталей высоковольтных приборов нового поколения (крышки катушек и распределителей, «бегунки», наконечники свечей) применили не привычные карболит или фенопласт, а дугостойкий стеклонаполненный полибутилентерефталат американской фирмы «Дюпон». Материал со столь сложным названием имеет характерный светло-серый цвет и примечателен не только своими высокими изоляционными свойствами, но и неплохой эластичностью — не дает трещин и не раскалывается.

В качестве временной замены вместо 27.3705 подойдет практически любая катушка зажигания, вплоть до мотоциклетных 6-вольтовых — коммутатор, рассчитанный на штатные 0,43 Ом нагрузки, выдержит любую из известных у нас «бобин». Но мощность искры уже будет существенно меньше, что, впрочем, не помешает добраться до дома. При использовании двухискровых катушек 3009.3705, Б-201, Б-204 второй высоковольтный вывод надо надежно соединить с «массой» подходящим проводом. А для постоянной замены целесообразно применить современную катушку с замкнутым магнитопроводом, например 3122.3705 производства АТЭ-2 по цене 90 тысяч (Ю-65) или зарубежные для транзисторных систем зажигания («Бош», «Чемпион» и др.). Они, конечно, дороже. Очень мощная итальянская катушка «Фачет» стоит в Торговом доме «За рулем» 147 тысяч рублей.

Двухискровым катушкам 3009.3705 и 3012.3705 производства АТЭ-2 (цена 120 тысяч, Ю-70), применяемым на «Оке» и машинах с микропроцессорным зажиганием, полноценной замены нет, если не считать мелкосерийную «полупиратскую» копию 8Г.4768049 из Уфы. В безвыходной ситуации можно поставить бескорпусную Б-201 или

Б-204 от мотоциклов «Урал» и «Днепр» или попробовать тандем из двух любых катушек для классической системы зажигания, подключив их первичные обмотки параллельно.

А теперь несколько слов о модели

Б-117А, производство которой было когда-то освоено на АТЭ-2 по лицензии фирмы «Лукас» специально для автомобилей ВАЗ. Это, пожалуй, самое лучшее из того, что когда-либо выпускалось у нас из катушек для батарейного зажигания. Не имея добавочного резистора (обязательного для прочих моделей), она, тем не менее, обеспечивает высокую мощность искры. Равноценных российских аналогов у нее нет, хотя в качестве временной замены (с ухудшением параметров искры) подойдет любая катушка, предназначенная для батарейного зажигания. В то же время Б-117А может быть с успехом применена в 12-вольтовых контактных системах многих автомобилей и мотоциклов. Одно только: ВАЗ постепенно переходит на бесконтактное зажигание, и приобрести настоящую московскую

Б-117А (цена 100–120 тысяч) становится все труднее. В основном в продаже — более дешевые изделия ТАТЭ, Болгарии и Турции. Правда, может повезти: продавцы на рынках обычно не отличают копию от оригинала и катушку от АТЭ-2 порой готовы продать за те же 70 тысяч. А тем, кто привык покупать все зарубежное, Торговый дом «За рулем» предлагает итальянскую «Фачет» за 96 тысяч.

И, наконец, об устаревших моделях. С катушкой Б-115В для контактной системы зажигания, которую до сих пор устанавливают на «москвичи» и ИЖи, все просто: ее замена на «жигулевскую» Б-117А без добавочного резистора не только возможна, но и желательна.

Сложнее с Б-116, которая входит в так называемый «старооскольский комплект». Эта громоздкая, ненадежная и маломощная система зажигания производства СОАТЭ (Старый Оскол), применяемая на «волгах», УАЗах и грузовиках, рассчитана под строго определенную катушку. Использование более мощной (27.3705 и ее аналогов) ведет к быстрому перегреву коммутатора, но если периодически охлаждать его, доехать до дома удастся (правда, новейший старооскольский коммутатор 131.3734 согласуется с мощной катушкой 3122.3705). Катушка от контактной системы заметно ослабляет мощность искры, и все-таки можно попытаться пустить двигатель. Автолюбители часто демонтируют «старооскольскую систему» и устанавливают контактный прерыватель-распределитель Р-119Б в комплекте с «жигулевской» катушкой Б-117А. При этом энергия искрового разряда немного повышается, а общая энергия, потребляемая системой, снижается вдвое. Вместо трех объективно ненадежных элементов (коммутатор, индуктивный датчик и добавочный резистор) появляется один надежный — простейший «трамблер», контакты которого нетрудно и почистить один раз за 50 тысяч километров. Ну а для тех, кто, слепо веря написанному в инструкции, будет искать штатную «бобину», приведем ее цену. В магазинах — 100–130 тысяч, Ю-80.

Продолжение следует

Генераторы слева — «жигулевской» группы (КЗАТЭ), справа — «газовской» (АТЭ-1).

Регуляторы напряжения 121.3702. Слева — подлинник КЗАМЭ, в центре — копия из Новосибирска, справа — подделка с эмблемой

КЗАМЭ.

Катушки для контактных систем зажигания. Слева направо: английская, японская и две болгарские.

Эмблемы заводов электрооборудования (слева направо): КЗАТЭ; АТЭ-1, КЗАМЭ; АТЭ-2; ТАТЭ (старая) и ТАТЭ (новая).

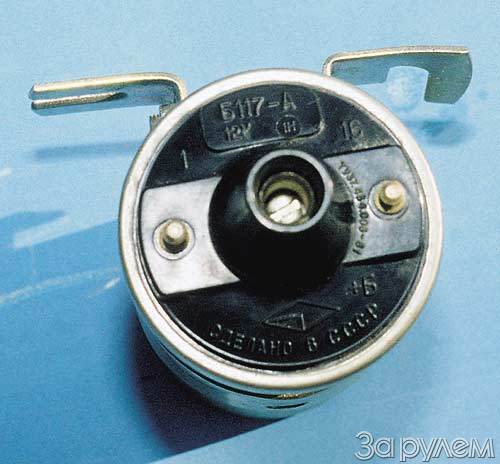

Катушки АТЭ-2 (слева направо): сухая, с замкнутым магнитопроводом 3122.3705; двухискровая 3009.3705; Б-117А.
