Поддать жару!

ПОДДАТЬ ЖАРУ!

. Попытки улучшить отопление малой кровью делались многими, но результативностью не отличались. Например, уплотнив стыки рукавов-воздуховодов с соплами, можно как-то перераспределить потоки, но средняя температура в салоне сильно не поднимется. Для этого нужно намного увеличить подачу горячего воздуха через радиатор печки, а вентилятор слабоват — сюда бы помощнее!

А ведь такой вентилятор уже давно жужжит на автомобилях ВАЗ «восьмого» семейства. Почему бы не использовать его на «классике»? Сравнение явно в его пользу: на «жигулях» моторчик вентилятора потребляет ток 4,5 А при частоте вращения 3000±150 об/мин, а на «самарах» — 14 А при 4100±200 об/мин.

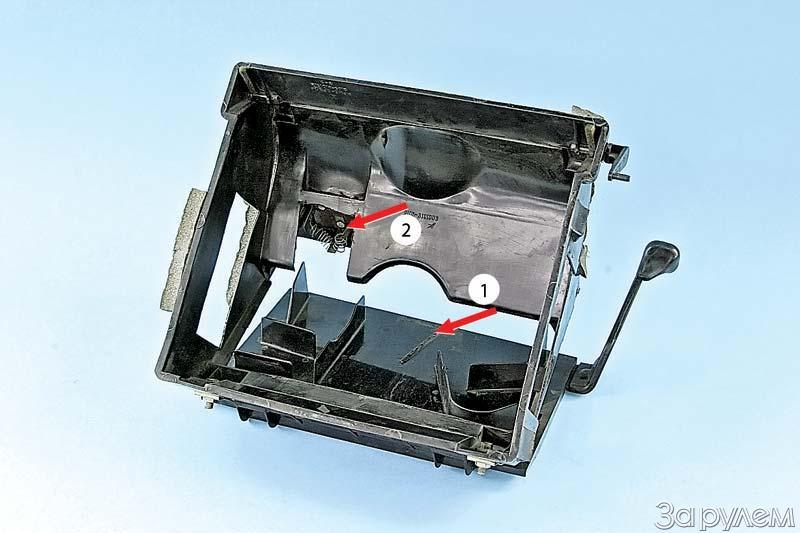

Лабораторией на колесах выступила редакционная «четверка». На ней демонтировали нижнюю часть отопителя — кожух с встроенным в него электровентилятором. Последний («родной») удалили. Дальше — подгонка. Электромотор от «восьмерки» немного длиннее: чтобы он разместился в кожухе, один из аэродинамических гребней 1, направляющих поток воздуха к ногам, срезали (фото 1), что позволило нижней крышке полностью захлопываться. А как быть с крыльчаткой? «Беличье колесо» от 2108 сюда не встанет. Остается возложить его функции, насколько это получится, на обычный, от «классики», пятилопастный вентилятор. Конечно, его эффективность, по-видимому, ниже, чем «беличьего колеса» — не зря же электродвигатель 2108 сделали втрое мощнее, но с более легкой, по аэродинамическим понятиям, крыльчаткой ротор «восьмого» электродвигателя скорей всего будет вращаться с частотой существенно выше 4100 об/мин. Прикинем расход воздуха хотя бы очень приблизительно, по закону квадрата оборотов: получается, пятилопастная крыльчатка должна работать раза в два эффективнее. На это и расчет.

Отверстие в крыльчатке рассверлили до диаметра 7 мм и аккуратно напрессовали ее на вал «восьмого» электромотора. Здесь важно проследить, чтобы в собранном виде все встало на свои места (например, крыльчатка не цеплялась за радиатор отопителя). Прежде чем ставить переделанный «агрегат» на автомобиль, можно напрямую подать питание на моторчик, убедившись в том, что к «механике» претензий нет.

А что делать с резистором 2 (фото 1)? Его назначение — обеспечить «тихий» режим отопителя. Но со штатным, от «классики», резистором переделанный отопитель гонит слишком много воздуха, в чем мы сразу убедились. Поэтому и резистор использовали от 2108.

Выключатель электровентилятора у нас тоже от «восьмерки». Дело в том, что прежний, от «классики», не рассчитан на большой ток: при длительной работе он перегревается и даже плавится. Рукоятка переключения — от VAZ 2110 (фото 3), хотя это не так уж важно, можете приспособить любую. Электропитание организовали по «восьмерочной» схеме — получился трехскоростной отопитель, работающий только при включенном зажигании.

После этого аналогичную реконструкцию отопителя провели на «семерке». Прошлой зимой обе машины эксплуатировались без погодных ограничений. Отопители с увеличенной подачей убедительно продемонстрировали свои преимущества. Так, даже на «четверке», с ее увеличенным внутренним объемом и удаленным от отопителя задним стеклом электрообогрев последнего включать почти не приходилось.

Умельцев, которых заинтересует наш опыт, сразу предупредим: поскольку расход воздуха увеличен за счет повышения скорости потока (больше почти ничего в аэродинамике отопителя не меняли), работа отопителя «на высшей передаче», скажем честно, шумновата. Но когда за бортом минус тридцать и ниже, этот недостаток легко простить.
