ЖЕЛЕЗНАЯ ХВАТКА

ТЕХПОМОЩЬ

Оснастка

ТИСКИ

ЖЕЛЕЗНАЯ ХВАТКА

ВЛАДИМИР АРБУЗОВ

Тиски — первейшее приспособление любой мастерской. А на исторических снимках первых автомобилей их даже можно разглядеть на бампере или подножке раритета. Современные автостроители, конечно, не оснащают свои машины столь полезной опцией, что иной раз, пожалуй, опрометчиво. А коли так, придется восполнить пробел самостоятельно и оборудовать если уж не сами машины, то гараж — обязательно.

Со времен Архимеда, придумавшего винт и рычаг, конструкция тисков практически не изменилась: две губки и винт с воротком. Вариантов исполнения — множество, но принципиальных отличий нет. Однако при покупке тисков знать некоторые особенности конструкций полезно.

Материал тисков, как правило, чугунное литье. Если не бить по ним кувалдой — прочности вполне достаточно, однако есть и стальные. Они, конечно, крепче, но и гораздо (обычно в два-три раза) дороже. Губки: в процессе работы изнашиваются, поэтому предпочтительнее сменные. Силовой винт: у хороших тисков резьба упорная. Метрическая недолговечна, к тому же крутить такой винт тяжелее. А поскольку пара винт-гайка в тисках все время в работе, да с высокой нагрузкой, ее качество обязано быть на высоте. Основание: удобнее, если поворотное. Закрепленное на верстаке, оно позволяет поворачивать тиски в горизонтальной плоскости, что помогает при работе с длинномерными деталями.

И, конечно же, важны геометрические параметры (чем больше ширина губок, их высота над силовым винтом и рабочий ход, тем более универсальны тиски) и качество изготовления. Подвижная губка у хороших тисков не должна иметь заметного люфта в станине, а винт — чрезмерного свободного хода.

Остальные параметры выбирают, исходя из конкретного назначения изделия. Если предстоит работать с крупными деталями, да еще и кувалдой — нужны массивные стальные тиски. Умеренные нагрузки — подойдут и чугунные.

Тиски слесарные ручные. Россия. SхAхH* — 16х8х19 мм, масса — 0,136 кг, цена — 350 руб.

Удобны при обработке мелких деталей на наждаке. Можно использовать как рукоятку для надфилей, сменных отверточных бит, сверл, метчиков или как компактную струбцину.

*См. рисунок.

Тиски: S — ширина губок; А — расход губок; Н — рабочая высота.

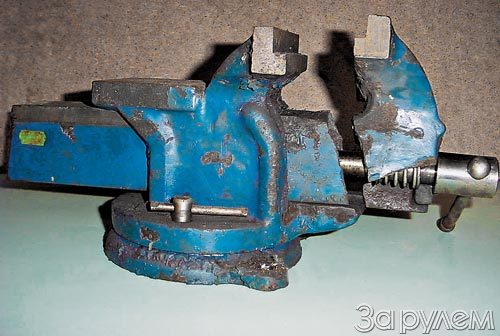

Если тиски использовать как пресс, надев на вороток трубу, или стучать по ним кувалдой — долго не проживут.

Силовой винт хороших тисков — с упорной резьбой.

Тиски слесарные настольные. Россия. SхAхH — 42х42х24 мм, масса — 0,86 кг, цена — 130 руб.

Как основные тиски для мастерской они, конечно, не годятся — уж очень малы. Зато незаменимы при работе с мелкими деталями. Неплохо сделаны, компактны, удобны, на станине есть небольшая наковаленка. Однако резьба силового винта — метрическая, а значит, при больших нагрузках недолговечна.

Крепежный винт с такой же резьбой, но это не столь важно. Губки без сменных вставок, и чтобы их не повредить при обработке деталей напильником или ножовкой, нужна осторожность. Впрочем, тиски относительно дешевы и свое назначение вполне оправдывают.

Назвать это изделие тисками можно лишь условно, только за внешнее сходство. Сделано в Китае. SхAхH — 61х26х35 мм, масса — 1 кг, цена — 121 руб.

Покупать их даже за эту цену не стоит. Выбросить потом будет жалко, а работать на них — одно мучение. Качество изготовления видно даже на фото: чугунное литье обмакнули сначала в жидкую шпатлевку, а затем в красную краску. Поверхность получилась глянцевой и красивой, но, увы, это все, чем может похвастать изделие. Чахлая струбцина с острыми ребрами на основании не способна надежно закрепить тиски ни на деревянном, ни на железном верстаке. Поворотный круг сидит на единственном болту и стопорится винтом с воротком, расположенным в самом, пожалуй, неудобном месте — вблизи рабочей зоны. Подвижная губка разве что не выпадает из направляющей, но движется с огромными перекосами. Силовой винт — рваная метрическая резьба. Фиксация его в корпусе — пружинкой со шплинтом сквозь винт.

Одним словом — барахло.

А этот «китаец» вполне работоспособен. Видимо, потому, что сделан под фирменным надзором Stayer. SхAхH — 60х60х34 мм, масса — 2,05 кг, цена — 416 руб.

Чугунное поворотное основание, съемные стальные губки. Прочность обеспечена литой неподвижной задней губкой. Силовой винт с правильной прямоугольной резьбой, надежная струбцина. Вполне заслуженно могут занять место на верстаке, а благодаря относительно небольшим размерам и массе — в багажнике автомобиля при экстремальных путешествиях без техпомощи. Недостаток — обилие шпатлевки, которая с началом работы начинает отваливаться. Впрочем, это несущественно.

Отечественный аналог предыдущей модели. SхAхH — 126х126х82 мм, масса — 20 кг, цена — 670 руб.

Преимущества их — чуть больший рабочий диапазон губок, более надежное поворотное основание, прочный длинный (310 мм) вороток и меньшая цена. Недостаток — шершавые, не обработанные после литья поверхности, что, впрочем, не сказывается на удобстве работы и качестве изготовления самого механизма. Люфт подвижной губки в направляющей минимальный, добротный силовой винт с крупной прямоугольной резьбой шагом 5 мм, а окраска — дело десятое. Не она определяет достоинства этого товара.

Тиски усиленные. Россия. SхAхH — 140х142х100 мм, масса — 48 кг, цена — 3400 руб.

Тиски, конечно, знатные. Если вы владелец машинно-тракторной станции, это приобретение для вас. Усилие зажима — 4,5 тс, прямоугольная резьба силового винта — 40х5 мм, несмотря на интенсивную эксплуатацию, почти не изношена, мощнейшее чугунное литье и ворот — 350 мм! Вместе с тем качество изготовления довольно высокое — подвижная губка легко перемещается по станине в направляющей «ласточкин хвост» без люфтов, перекосов и заеданий. Недостатки — высокая цена и неподвижное основание. Но последнее — отчасти достоинство: тиски легко выдерживают удары кувалдой.

Действующий макет тисков производства КНР.

Сваренные из стальной полосы и швеллеров, они годятся разве что для работы с деревяшками. Жесткость конструкции крайне низкая, губки деформируются и не держат обрабатываемую деталь. Качество изготовления весьма посредственное. Словом, выброшенные деньги.

Stayer. Сделано в Китае. SхAхH — 70х60х32 мм, масса — 1,32 кг, цена — 618 руб.

Благодаря креплению-присоске эти тиски будут служить любителю курьезов украшением полированного письменного стола. Дюралевый корпус на тоненькой ножке может вращаться в шаровом шарнире с тремя степенями свободы. Силовой винт М10х1,75 работает в алюминиевой (!) гайке. Качество окраски, а вернее отделки — высшее. Но этим достоинства исчерпаны. Шарнир проскальзывает при небольшом усилии руки, поэтому обрабатывать что-либо в этих тисках невозможно. Губки при движении заметно вихляют в направляющих — как следует зажать в них деталь довольно сложно. Резиновая присоска недолговечна и ненадежна. Проданные как тиски, их было бы справедливее назвать настольным штативом.

Stayer. Китай. SхAхH — 125х125х70 мм, масса — 10 кг, цена — 800 руб.

Одни из лучших, на наш взгляд, тисков для оснащения собственного гаража. Чугунное литье корпуса, стальные сменные губки, силовой винт с трапецеидальной резьбой шагом 3 мм, поворотное основание, наковальня. При всем этом отличное качество изготовления и привлекательный внешний вид. Недостатки — чугун хрупок, поэтому выпрямлять кувалдой в этих тисках строительный лом не следует — треснут. Короткий (200 мм) вороток и, пожалуй, мягкий винт — уже заметны следы износа.

Тиски станочные. Польша. SхAхH — 100х80х32 мм, масса — 12,5 кг, цена — 4210 руб.

Покупать такие в качестве сугубо слесарных не стоит — дорого, да и длинная плоская передняя губка затрудняет работу на них ручным инструментом. В то же время, если вы счастливый обладатель небольшого станочного парка (сверлильный, фрезерный, строгальный и др.), то такие тиски просто необходимы. Они предназначены для закрепления обрабатываемой заготовки на столе станка. Губки тисков могут перемещаться в фиксируемом шарнире на 360° в горизонтальной плоскости и на 90° в вертикальной. Качество изготовления — отличное.
