ПРИВОД ОТОПИТЕЛЯ «ВОЛГИ»

КЛИМАТ-КОНТРОЛЬ

ВЛАДИМИР АРБУЗОВ

Инструмент: дрель, сверло 3 мм, пассатижи, ключ «на 10».

Время работы — 2 часа.

Заслонки отопителя «Волги» приводятся в движение системой рычагов и тяг. Задумано неплохо, но исполнение, как правило, не отличается точностью. На конвейере регулировать длину тяг и ход рычагов сборщикам недосуг, а потом, когда «торпедо» уже установлено, не всякий владелец решится его снимать. Вот и терпят «волгари», мирятся с едва управляемыми воздушными потоками. Между тем отрегулировать работу заслонок можно и не снимая «торпедо».

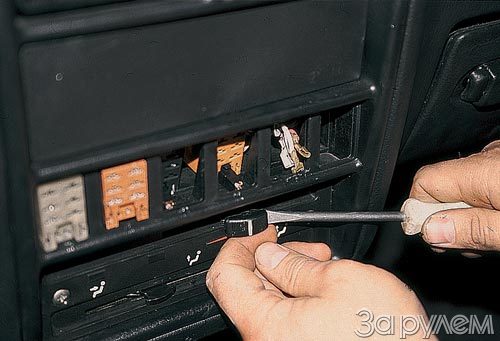

Поддев отверткой, снимаем наконечники рычагов привода отопителя...

...и отвинчиваем два самореза.

Ключом «на 10» отвинчиваем с каждой стороны по два винта крепления рычажного механизма и, оттянув освободившуюся планку вниз, извлекаем его.

Отсоединяем тягу привода крана отопителя и извлекаем узел из-под «торпедо».

Пассатижами отгибаем рычаг вовнутрь приблизительно на 10 мм. Плечо рычага уменьшится, но оставшегося будет вполне достаточно для управления краном.

Рычаг управления воздушной заслонкой также укорачиваем, подгибая внутрь на 8–10 мм.

Другое плечо этого рычага, наоборот, разгибаем на те же 8–10 мм.

Немного сгибаем тягу заслонки. Окончательная подгонка ее длины — по месту.

Прижав заслонку рукой, проворачиваем в ней ось на 90°...

...и вынимаем ее.

В средней части рычага оси сверлим два-три отверстия диаметром 3 мм на расстоянии 7–10 мм одно от другого.

Устанавливаем ось в заслонку и вставляем тягу в одно из просверленных отверстий, добиваясь полного хода заслонки.

Возвращаем рычажный механизм на место, подсоединяем тяги, окончательно проверяем работу привода. Возможно, плечи рычагов придется подогнуть по месту.
