Знать в лицо: как работают камеры видеофиксации нарушений

Камер нынче боятся больше, чем полицейских. И абсолютно обоснованно — они беспристрастны, неподкупны и работают круглосуточно. Но умная электроника, как показала практика, нередко ошибается. Почему?

Вы слышали об этой московской истории? Водитель получил «письмо счастья» за то, что на обочине оказалась… тень от его автомобиля. Буквально на следующий день камера на МКАД приняла за нарушителя блики фар машины, ехавшей без нарушения в крайней правой полосе. Потом коллекцию камерного искусства пополнил нижнекамский штраф за превышение скорости эвакуатором, но выписали штраф на машину, которую этот эвакуатор перевозил. А в Подмосковье водителю прислали штраф за остановку на обочине по требованию инспектора ГИБДД. Добавим сюда ошибки измерения скорости. Например, в Ульяновске ГАЗель «разогналась» до 233 км/ч, а в Ижевске Nexia, считай, взлетела — скорость-то зафиксировали 269 км/ч.

Согласно недавно принятым поправкам водителей о приближении к стационарным камерам и радарам должна предупреждать специальная табличка.
Согласно недавно принятым поправкам водителей о приближении к стационарным камерам и радарам должна предупреждать специальная табличка.

Судя по бредовым постановлениям, никого из ответственных лиц ошибки не напрягают. В теории подпись инспектора на «письме счастья» служит подтверждением того, что документ составлен корректно. На деле же живой человек получает бумаги на проверку крайне редко — например, в случае, если не удалось распознать номерной знак в автоматическом режиме. Как так? А так: электронная подпись — и никакой ответственности.

Проведенная недавно прокуратурой проверка показала, что в Администраторе московского парковочного пространства (АМПП) штрафы за неправильную парковку выписывают лица, законом на то не уполномоченные. А цифровые подписи некоторых сотрудников стоят на постановлениях, выписанных в их выходной день. Вот как выглядит полное доверие к технике: дескать, раз камера зафиксировала нарушение, то ошибка исключена.

И получает, к примеру, владелец Лады штраф, где на фотографии четко виден Mercedes-Benz. Система обозналась, идентифицируя номер, или водитель иномарки использовал подложную жестянку. Но никто из ответственных лиц это несоответствие даже в глаза не видел! Крайний — как обычно, автомобилист. Ему придется бегать по инстанциям, тратить время и нервы, доказывая свою невиновность. Так выстроена система. А может, сами создатели камер закладывают ошибки?

Один комплекс может фиксировать сразу несколько нарушений. При добавлении новых иногда достаточно обновить программное обеспечение. Но если параметры контролируемой зоны меняются слишком сильно или аппаратная часть не соответствует изменившимся задачам, необходимо более серьезное вмешательство. Электронный разум помнит ограничения скорости для транспортных средств разных категорий — мотоциклов, легковушек, грузовиков.
Один комплекс может фиксировать сразу несколько нарушений. При добавлении новых иногда достаточно обновить программное обеспечение. Но если параметры контролируемой зоны меняются слишком сильно или аппаратная часть не соответствует изменившимся задачам, необходимо более серьезное вмешательство. Электронный разум помнит ограничения скорости для транспортных средств разных категорий — мотоциклов, легковушек, грузовиков.

Основу парка камер на российских дорогах пока составляют классические излучающие радары (как правило, К‑диапазона). В частности, это популярные «Стрелки» и «Крисы». Работа таких радаров основана на эффекте Доплера, то есть на изменении частоты сигнала, отраженного от движущегося объекта.

Прогресс доплеровских радаров сопоставим с автомобильным: что-то стало лучше, что-то хуже. Вспомним древний «Барьер‑2М», основной инструмент гаишников двадцать лет назад. Он вычислял нарушителя, если тот ехал в одиночестве или выбивался из скорости потока на 20–30 км/ч. Дискуссия на тему «Чья скорость на экране?» происходила с инспектором на месте и иногда завершалась в пользу водителя. Нынче радары скрещены с камерами и умеют работать в автономном режиме. Значит ли это, что ошибки исключены?

Понятия «превышение средней скорости» в российском Кодексе об административных правонарушениях нет. Однако штрафы за это нарушение приходят исправно.
Понятия «превышение средней скорости» в российском Кодексе об административных правонарушениях нет. Однако штрафы за это нарушение приходят исправно.

Улыбочку!

Как работает «Стрелка»? Как и любая другая полицейская камера, распознаёт заложенные в память образы — мотоциклы, легковые автомобили, грузовики. Цель она начинает вести (и не одну, а десятки — точное количество разработчики не раскрывают) за 450–500 метров. Такова дальность в идеальных условиях — при чистых объективах и отсутствии осадков или контрового света. Для поддержания линз в рабочем состоянии применяются специальные вентиляторы и даже омыватели.

На фотографии в «письме счастья» будет отражена траектория вашего движения.
На фотографии в «письме счастья» будет отражена траектория вашего движения.

Нарушение может быть зафиксировано, как только машина попадает в поле зрения радара. Затем камера отслеживает ее. Распознавание номера и фотографирование автоматика выполняет за 50–70 метров до места установки «Стрелки». Если автомобиль несколько раз перестроился или вовсе пропал из зоны видимости, спрятавшись за фурой или автобусом, то… теоретически система должна «забыть» нарушителя и освободить ячейку памяти. На практике нередки случаи, когда уже сохраненная скорость присваивается другой машине, на свою беду оказавшейся рядом с реальным нарушителем. Ее-то и фотографирует «бесстрастная» «Стрелка». Я сам получил незаслуженное «письмо счастья», так что рассказам о подобных случаях охотно верю. Впрочем, есть и другая схема работы, которая должна исключить такие ошибки. Например, радар «Кордон» распознаёт номерной знак машины, измеряет ее скорость и координаты одновременно.

Сегодня большинство камер на дорогах считывают передние номерные знаки. В результате мотоциклисты чувствуют себя безнаказанными и на скоростные ограничения внимания не обращают. Шустрый и компактный байк камера может зафиксировать некорректно, поскольку он едет практически впритирку к машинам. Угадайте, кто в таком случае получит «письмо счастья»? Прецеденты есть.

Мода на камеры, считывающие задние номерные знаки, появилась в этом году. В Москве, например, многие из свежих комплексов «стреляют» именно в спину. Кроме того, на дорогах шириной от двух до четырех полос комплекс может отрабатывать оба направления движения. Если Стрелка установлена ровно над разделительной линией, она, скорее всего, фиксирует и приближающиеся, и удаляющиеся автомобили.
Мода на камеры, считывающие задние номерные знаки, появилась в этом году. В Москве, например, многие из свежих комплексов «стреляют» именно в спину. Кроме того, на дорогах шириной от двух до четырех полос комплекс может отрабатывать оба направления движения. Если Стрелка установлена ровно над разделительной линией, она, скорее всего, фиксирует и приближающиеся, и удаляющиеся автомобили.

Измерять скорость можно и иными способами. Например, комплексы «Автодория» вычисляют среднюю скорость на отрезке от пары сотен метров до нескольких километров. Никакой радарной части в «Автодории» нет, лишь камеры, фотографирующие автомобиль в начале и конце заданного участка. Расстояние известно, время проезда тоже — скорость вычисляется по простейшей формуле. Но ошибки бывают! Известны случаи, когда пары фотографий система составляла неверно, фиксируя на въезде один автомобиль, а на выезде — другой. Виной тому похожие номерные знаки и сбои в их распо­знавании.

Система «Вокорд» умеет измерять среднюю скорость одной камерой, делающей несколько снимков подряд. В данном случае радар тоже не используется. Учитывая крайне небольшой отрезок дороги в поле зрения камеры, можно говорить о наказании за превышение фактической скорости.

Система «Автоураган» определяет скорость «сертифицированным оптическим методом по видеоизображению». В переводе с языка инструкции на нормальный — по изменению размеров зафиксированного объекта в кадре. Для автомобиля это номерной знак.

Ошибку не исключает ни один из методов измерения. В случае радаров кроется она не в особенностях применения давно известного эффекта Доплера, основанного на законах физики. Общие для всех причины — компьютерный сбой или вирус. Безрадарные комплексы могут неправильно определить время и координаты. Работающим на коротких дистанциях «Вокордам» и «Автоураганам» достаточно небольшого смещения в момент фиксации нарушения (например, из-за сильного порыва ветра), чтобы в постановлении появились несуразные показатели скорости.

Все производители в один голос говорят: обмануть камеру, пытаясь скрыть номерной знак, бесполезно. Но чудес не бывает. Если он зарос грязью или наледью, штраф не придет. Бывают и сбои, когда система обработки не распознаёт вроде бы чистую жестянку.

В ЦОДД быстро придумали рецепт против паркующихся обратной елочкой (в этом случае из проезжающей патрульной машины виден строго профиль автомобиля, но не его номерные знаки): камеру разворачивают таким образом, что она отлично видит передние жестянки.
В ЦОДД быстро придумали рецепт против паркующихся обратной елочкой (в этом случае из проезжающей патрульной машины виден строго профиль автомобиля, но не его номерные знаки): камеру разворачивают таким образом, что она отлично видит передние жестянки.

Некоторые Стрелки размещены так, что в поле их контроля попадает отрезок с поворотом. Волноваться не следует: за маневры в пределах разрешенной зоны, обозначенной пунктирной линией разметки, не наказывают. А вот ехать по выделенке, если справа к ней примыкает несколько дорог подряд, не стоит. Да, прерывистая разметка может практически не прекращаться. Но система засечет долгое прямолинейное движение и выпишет штраф.
Некоторые Стрелки размещены так, что в поле их контроля попадает отрезок с поворотом. Волноваться не следует: за маневры в пределах разрешенной зоны, обозначенной пунктирной линией разметки, не наказывают. А вот ехать по выделенке, если справа к ней примыкает несколько дорог подряд, не стоит. Да, прерывистая разметка может практически не прекращаться. Но система засечет долгое прямолинейное движение и выпишет штраф.

Кто-то пробует хитрить в меру собственной фантазии и испорченности. Интернет в изобилии предлагает различные спреи для нанесения на номерной знак и фальшивые цифры на магнитах, которые — теоретически — сбивают с толку камеру и препятствуют идентификации символов.

Как показывает опыт, все они бесполезны — мы даже проводили испытания «чудодейственных» пленок и получили нулевой результат (ЗР, 2014, № 5). И помните, что при обнаружении инспектором эти уловки обернутся лишением прав.

Статья найдется

Дорожные камеры ловят не только любителей превысить скорость. Получить «письмо счастья» можно за выезд на автобусную или встречную полосу, за пересечение стоп-линии, перестроение через сплошную, поворот из неправильного ряда, проезд перекрестка или железнодорожного переезда на красный свет, за езду по тротуару или обочине, а также если не пропустишь пешехода.

Все эти нарушения контролируют безрадарные комплексы, которые настраиваются по единой схеме.

Алгоритмы обработки изображения и распознавания объектов производители берегут, как военную тайну. Но общие принципы известны. Камеру жестко крепят на столбе или рампе, задают в поле ее зрения зоны или траектории, за которыми и будет следить установка. Встроенные датчики позиционирования контролируют ее положение в пространстве. Если случится небольшой сдвиг, произойдет автоматическая корректировка настроек. Если изменение позиции окажется значительным, поступит сигнал в службу технической поддержки.

Паркон бывает и стационарным. Такой прибор контролирует ограниченную зону перед зданием или на территории объекта.
Паркон бывает и стационарным. Такой прибор контролирует ограниченную зону перед зданием или на территории объекта.

Для контроля обочины, встречной полосы или тротуара используется следующий принцип. Нарушитель — это любая машина, появившаяся в обозначенном секторе. Причем, чтобы получить штраф, достаточно заехать в запретную зону даже на треть ширины автомобиля. Но если камера заглючит, вас не спасет даже езда по правилам. Система может зафиксировать движение тени или блика, у которых номерного знака быть не может, и «назначить» нарушителем ближайшую машину.

Правда, в случае с обочиной есть нюанс — речь о разрешенной правилами аварийной остановке. Ныне применяемые камеры распознавать аварийную сигнализацию или выставленный на дороге треугольник не умеют. Так что, если вам выпало сломаться прямо перед объективом, придется оспаривать штраф и доказывать свою невиновность. Сначала подаете жалобу в ГИБДД или другую инстанцию, занимающуюся вынесением постановлений. Не поможет — обращайтесь в суд. Каким оправданиям поверит конкретный инспектор или судья — вопрос открытый. Советую запросить в центре фиксации нарушений видео­фрагмент, где запечатлен ваш проступок. Он должен сохраняться как доказательство для каждого постановления, а нарушителю отправляют только фотографии. Можно представить документ, подтверждающий факт поломки, например счет за эвакуатор или из сервиса. В крайнем случае самостоятельно сфотографируйте сломавшуюся машину с выставленным аварийным знаком.

При контроле поворота вторым или третьим рядом и перестроения через сплошную камеры следят за движением конкретных машин. В память заложен сектор, где нельзя двигаться, а также варианты запрещенных и разрешенных траекторий. Не считаются нарушителями те, кто едет прямо во второй полосе или поворачивает из первой.

Если во всех описанных случаях комплексы фиксируют нарушителей в непрерывном режиме, то следящие за перекрестками и железнодорожными переездами — только при запрещающем сигнале светофора. Однако для формирования полной картины происходящего работают они тоже постоянно.

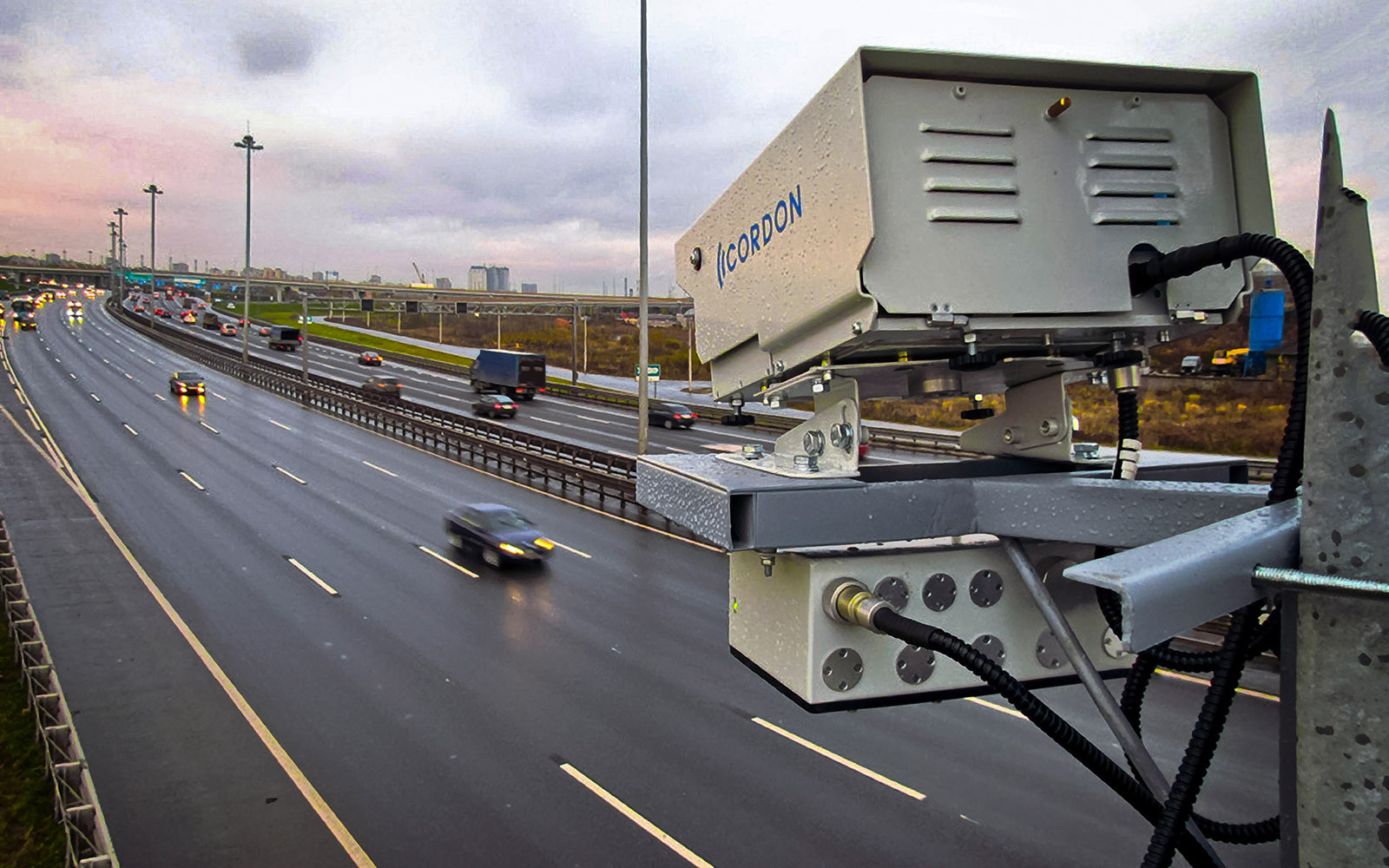

В комплексе Кордон, контролирующем перекрестки и железнодорожные переезды, используются обзорные камеры (ОК) и фоторадарные блоки (ФБ). Первые формируют общее изображение, вторые измеряют скорость, распознают номера, фиксируют момент выезда на перекресток, переезд или переход.
В комплексе Кордон, контролирующем перекрестки и железнодорожные переезды, используются обзорные камеры (ОК) и фоторадарные блоки (ФБ). Первые формируют общее изображение, вторые измеряют скорость, распознают номера, фиксируют момент выезда на перекресток, переезд или переход.

Одной камерой весь перекресток не «прикроешь», поэтому для контроля используются многокомпонентные системы. Точное число электронных наблюдателей зависит от производителя, количества контролируемых нарушений и полос движения. Если система засекает машину только при пересечении стоп-линии после включения красного света, выписывается штраф по части 2 статьи 12.12 КоАП РФ за выезд на перекресток на запрещающий сигнал светофора. Тот факт, что разметка стерта или скрыта снегом, не является оправданием. Ведь стоп-линию дублирует табличка «Стоп» перед перекрестком. На ее отсутствие или неправильную установку нужно жаловаться, а не давать себе индульгенцию на нарушение правил.

Если камеры засекли автомобиль еще и на выезде с перекрестка, в постановлении будет указана часть 1 статьи 12.12 (проезд на запрещающий сигнал светофора). Аналогичная схема действует и с железнодорожными переездами, только в этом случае наказание более жесткое (часть 1 статьи 12.10).
