Стрелочные указатели на щитке приборов самые традиционные – с них по существу и начиналось оснащение первых автомобилей приборами, позволявшими более-менее объективно судить о режиме работы машины. Помимо спидометра, о фокусах которого не раз говорили, на приборном щитке обычно располагаются также указатели уровня топлива в баке и температуры охлаждающей жидкости. Эти «стрелочники» есть почти на любом автомобиле. Но в компании с ними нередко оказываются и другие приборы – амперметры, вольтметры, эконометры и т. п. На некоторых автомобилях встречается и указатель давления масла, хотя многие автопроизводители нынче от него отказались, полагая, что эта информация чрезмерна для современного автомобилиста. Возможно, стоило бы узнать его мнение. Разве смазка для деталей менее важна, чем температура?

От принятой схемы зависит алгоритм работы прибора. Современный вы наверняка сочтете наиболее логичным: пока машина не работает, стрелка температуры, давления и т. д. на нуле. После пуска двигателя стрелка начинает свое движение «в плюс», а не наоборот, как в старой схеме. Там выключение двигателя перебрасывало стрелку к верхнему краю шкалы! Конечно, некоторые люди способны привыкнуть к чему угодно, но зачем их к этому вынуждать?

Одним из самых проблемных традиционно остается указатель уровня топлива в баке с его датчиком. Во-первых, судить об остатке топлива только по его уровню некорректно – для этого надо встроить в машину бак, горизонтальное сечение которого на разных высотах одно и то же, как у цилиндрической бочки, стоящей вертикально. Для современного легкового автомобиля это нонсенс. На худой конец бак должен иметь хотя бы форму параллелограмма, но и это для легковой машины неприемлемо – мало места. В то же время заводской бак очень технологичен: минимум операций, минимум потраченного металла, но, увы, плата за это – нелинейный характер изменения остатка топлива в зависимости от его уровня. Только самый наивный человек может всерьез доверять указателю уровня топлива и, заехав на заправку на новенькой машине, смело заказать: «Мне – тридцать литров!» Вылить несколько литров на землю – и невыгодно, и негигиенично, и пожароопасно, и асфальт портит, и воздух…

Полезно помнить, что сами датчики уровня топлива чаще всего невзаимозаменяемы. Например, датчик от ВАЗ-2101 – 2107 никак не встроить в бак «восьмого» семейства – размеры не позволяют. Впрочем, это всякому очевидно. А вот параметры датчиков на автомобилях АЗЛК и ГАЗ разные, хотя сами приборы очень похожи (легко спутать!). Более того, параметры датчиков на разных моделях одной марки могут существенно различаться – при покупке будьте внимательны.

Но все сказанное – цветочки, если мы вспомним, что на ходу надо учитывать поведение автомобиля в динамике, особенно если на нем плоский горизонтальный топливный бак, топливо в котором колышется при ускорении, замедлении, на поворотах, на неровной дороге. Автомобилей с вертикальным баком (как у «жигулей»-седанов) немного, хотя надо признать, что даже их датчики начинают врать, когда машина испытывает продольное ускорение или замедление.

Как с этим бороться? Нынче ведь и топливный бак можно полностью «электрифицировать», но во сколько это обойдется! (Автолюбители уже давно это делают сами – ставят бортовой компьютер, который учитывает все необходимое: количество топлива в баке неподвижного автомобиля, его расход, остаток и т.д.). А чтобы стрелка не сводила с ума, штатный указатель оснащен демпфером, не позволяющим ей реагировать на быстрые колебания уровня. Вспомните: после включения зажигания стрелка довольно медленно движется по шкале, пока остановится на правильных показаниях. Увы, демпфер всех проблем не решает. Например, автомобиль долго движется на подъеме горной дороги или с креном по косогору… Силы статические. Это учитывают, стараясь разместить поплавок датчика ближе к центру бака. Насколько это удается?.. У всех по-разному.

С датчиком уровня топлива можно как-то поиграть, например подгибая рычаг. Самое грубое вранье этого стрелочника (например, бак якобы переполнен литров на 15!) обычно удается устранить. Остальные датчики нерегулируемые. Если врут – жалуйтесь на изготовителя!

Принципиальная схема включения указателей в современном виде для российских авто и многих иномарок. Указатель имеет три электрических вывода, один из которых обязательно «плюс» после включения зажигания, второй – «минус», третий – провод связи с датчиком, размещенным в моторном отсеке или топливном баке. Такая схема работы приборов реализована на автомобилях ВАЗ, ГАЗ, «ИЖ-Ода» и последних моделях «Москвич».

Схема включения указателей на старых моделях АЗЛК-412, 2140, ИЖ, ЗАЗ (от 965 до 968). Старые указатели и современные невзаимозаменяемы! Если вы хотите усовершенствовать дедушкин автомобиль – покупайте соответствующую пару указатель–датчик.

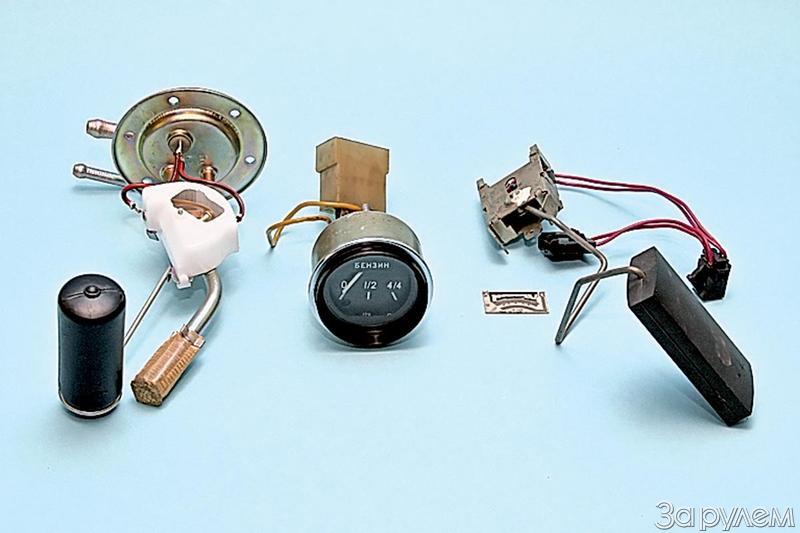

Наиболее изученный нашим населением «вертикальный» бак классических «жигулей»-седанов – и тот не без фокусов, особенно в начале и конце шкалы указателя. Характеристика переменного резистора (нихромовой проволоки, намотанной на диэлектрический каркас) по высоте подъема поплавка не стыкуется с нелинейным изменением сечения бака, к тому же поплавок движется не строго по вертикали, а закреплен на поворачивающейся оси.

Перед вами (слева направо) триада – топливо, температура, давление. Слева – датчики уровня бензина. В центре – температурный датчик с указателем. Чувствительный элемент – биметаллическая пластина, прогибающаяся в зависимости от температуры и через движок меняющая сопротивление реостата. Справа – датчики давления. Здесь тоже есть реостат, движок которого перемещается под действием прогибающейся от давления подпружиненной диафрагмы.

В новом указателе уровня топлива на впрысковых ВАЗах нет нихромовой проволоки, вместо нее определенного номинала резисторы, нанесенные на керамическую подложку. Они подобраны так, что позволяют судить об остатке топлива в баке более объективно. Но не обольщайтесь – обмануть может и этот прибор.

Одна из схем датчика уровня топлива (БМВ) с оригинальным демпфером. Поплавок ходит вверх-вниз в колодце-контейнере, сообщающемся с основным объемом бака через маленькие отверстия вверху (вентиляция) и внизу (дренаж). Скорость перемещения поплавка уже не меняется по воле волн – она ограничена скоростью перетекания топлива и воздуха через отверстия.
