ДЕРЖАТЬ ТЕМПЕРАТУРУ!

Термостат — прибор простой. Но очень важный. Ошибки при его замене недопустимы.

Сергей МИШИН

Термостат в двигателе служит для поддержания в системе охлаждения должной температуры. Но этим его функции не исчерпываются: от простого прибора зависят и мощность, и расход топлива, и вредность выхлопа, и эффективность работы отопителя. А еще — долговечность, срок службы двигателя.

На всех вазовских машинах термостат вынесен из головки блока двигателя и представляет собой самостоятельный элемент. Сегодня мы знаем следующие его модели:

2101 — такими комплектуется вся вазовская «классика», начиная с первенца VAZ 2101. Клапан начинает открываться при температуре 80±2°, а полностью открыт при 95±2°. Отличительный признак «первого» термостата — патрубки развернуты относительно друг друга на угол чуть больше 90 градусов (фото 1 слева).

2121 — для «Нивы». По начинке практически «ноль первый» термостат. Только в силу компоновочных особенностей его патрубки расположены на корпусе под углом почти 180 градусов. Кстати, на модернизированной «Ниве» VAZ 21213 стоит термостат 2101.

2108 — следующее поколение термостатов (фото 1 в центре) — предназначено для двигателей «Самары». У последних более совершенная форма камеры сгорания и более высокая степень сжатия, их температурный режим выше по сравнению с классикой на 7°. Это улучшает мощностные и экономические характеристики машины. «Восьмерочный» термостат начинает открываться при 87°, а полностью открыт бывает при 102°. Правда, сегодня на рынке встречаются «восьмые» термостаты с температурой начала открывания клапана 85°. Объяснить это просто: качество термостатов нынче не на высоте, клапан часто открывается с запаздыванием, создавая риск перегрева двигателя. Вот и скинули два градуса... «про запас».

Патрубки термостата 2108 расположены почти как на «ноль первом», но будто зеркально по отношению к нему. Кроме того, ближе к донышку у «восьмого» есть дополнительный тоненький патрубок — для соединения с расширительным бачком (см. фото 1 в центре). Это путь для выхода из системы охлаждения пузырьков воздуха, если он почему-либо туда попадет.

2110 — конструктивно повторяет «восьмерочный», у него почти те же характеристики (циркуляция по «большому кругу» начнется при 87 или 85°). Внешне же он еще более схож (но тоже зеркально, не путать!) с «ноль первым», так как не имеет дополнительного тонкого патрубка (фото 1, справа).

На VAZ 2110 «дорогу» для воздуха проложили из тройника, соседствующего с термостатом. Последний предназначен для машин с карбюраторными двигателями (VAZ 2110 и 21111). При необходимости на них можно поставить и «восьмерочный» термостат, надо только основательно заглушить его воздушный патрубок.

Бывает, что производители этих изделий самовольно упрощают конструкцию, поэтому при покупке термостата загляните в него. В верхней части корпуса должна быть вертикальная полоска металла или пластмассы, напоминающая шторку, которая охватывает дополнительный клапан в секторе примерно 270° (фото 2). Без этой шторки жидкость хуже перемешивается, меньше и медленнее нагревает термосиловой элемент — и термостат при повышенной температуре переключается на «большой круг» с опозданием.

2112 — термостат следующего поколения — для впрысковых двигателей (фото 3). Отличается от предыдущих тем, что, кроме основной функции, еще и повышает эффективность отопителя. С этой целью у него повысили сопротивление «малого круга», вынудив тем самым охлаждающую жидкость интенсивнее протекать через радиатор отопителя. Этот термостат во входном патрубке имеет дроссельное отверстие. Переход с «малого» на «большой круг» начинается при температуре 85°. Кстати, температурный порог начала срабатывания любого термостата выдавлен на донышке (фото 4).

Перейдем теперь к датчику (фото 5) включения электровентилятора системы охлаждения. Сегодня выпускаются два поколения датчиков — двухамперные и двадцатиамперные. Причем каждое, в свою очередь, подразделяется на две категории — для классики и для переднеприводных моделей.

К первому поколению относятся датчики-ветераны ТМ-108. Поскольку они не могли непосредственно коммутировать большой ток, эту роль отводили специальному силовому реле, срабатывавшему по команде от датчика. Для классики этот датчик имел индекс 2103–3808800. Вспомним: «трешка» была первой машиной ВАЗа без постоянно вращающейся механической крыльчатки. Температура включения вентилятора — 92°, выключения — 87°.

Как уже отмечалось, у двигателя «Самары» более жесткий температурный режим. Поэтому здесь электровентилятор включается при большей температуре, чем у классики. Контакты датчика (2108–3828010) замыкаются при 99°, размыкаются — при 94°.

Датчики нового поколения не нуждаются в помощи силового реле — они в состоянии сами коммутировать ток до 20 А. Температуры их срабатывания остались прежними, а индексы — 661.3710 (для классики, каталожный номер 2110-3828010-10) и 66.3710 (для «самар» и «десяток» с двигателями 21083, номер 2110–3828010). При этом на всех моделях «десяток», «самар» и «жигулей» предусмотрено применение и нового блока предохранителей — европейского типа.

Различить их можно по цифрам, выбитым на гранях шестигранника под ключ. На датчиках нового поколения выбиты первые цифры маркировки: «661» (для классики) или «66» (для «самар» и «десяток»), на старых — ТМ-108. В любом варианте на соседней плоскости обязательно указывается температура срабатывания.

Новые датчики можно безболезненно ставить вместо старых. Наоборот — ни в коем случае! Контакты «сто восьмых» просто сгорят, не выдержав большого тока. В гипотетической ситуации — датчик отказал, а под рукой есть только ТМ-108 — придется изменить схему включения электровентилятора, введя в нее силовое реле.

Что касается впрысковых двигателей (VAZ 2111 и VAZ 2112), то у них электровентилятор системы охлаждения управляется контроллером («мозгами впрыска»). Последний измеряет температуру охлаждающей жидкости одним из своих специальных датчиков. Поэтому в радиаторах систем охлаждения этих машин датчик включения электровентилятора отсутствует.

P. S. Когда верстался номер, нам сообщили, что в конструкцию термостата 2112 вводятся изменения. Во входном патрубке теперь будет не одно дроссельное отверстие в центре, а четыре, расположенные крестом, ближе к стенкам. В этом случае при открытом клапане жидкость омывает термосиловой элемент более надежно.

Термостаты вазовских автомобилей: 2101 — слева, 2108 — в центре, 2110 — справа.

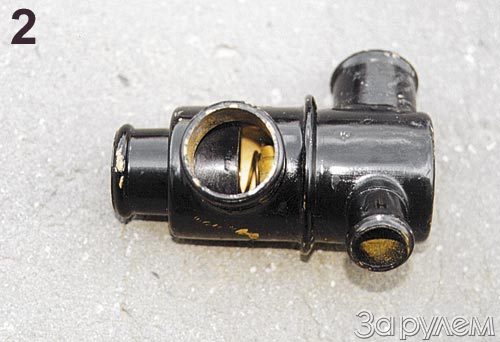

В зоне байпасного (дополнительного) клапана видна пластмассовая шторка.

Термостат 2112. Так выглядит дроссельное отверстие «малого круга».

На донышке термостата указана температура начала срабатывания.

Датчик включения электровентилятора системы охлаждения.
