Полное надувательство: как Шниву проверяют на герметичность

Протечки — штука неприятная. Кому понравится, когда коврики под ногами постоянно хлюпают, и в салоне стоит запах прелой обивки? Не говоря уже о том, что негерметичность автомобиля — прямой путь к коррозии его кузова изнутри.

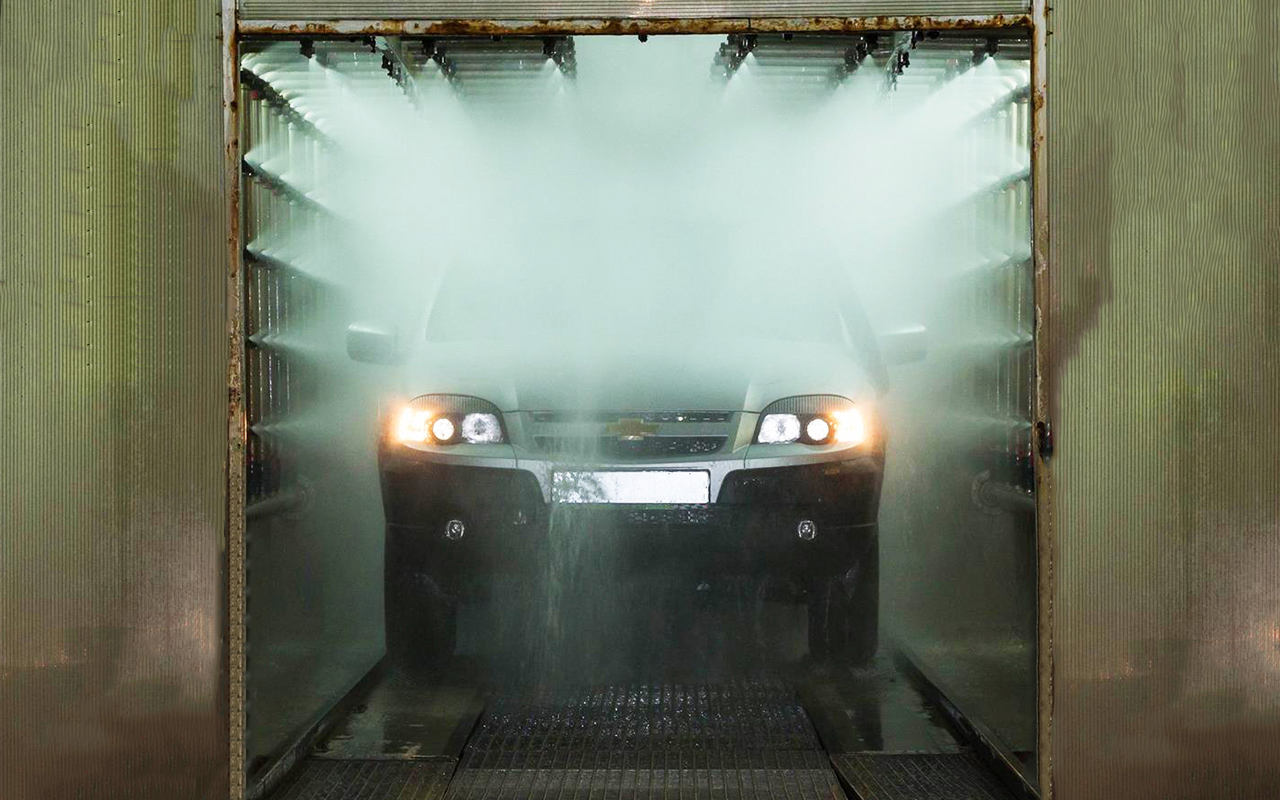

Дождевальная камера. Форсунки обрушивают на Ниву тонны воды. Процедуре подвергают каждый сошедший с конвейера автомобиль.
Дождевальная камера. Форсунки обрушивают на Ниву тонны воды. Процедуре подвергают каждый сошедший с конвейера автомобиль.

Времена, когда мы латали дыры в автомобилях, прошли окончательно и бесповоротно. Нынче технологии изготовления кузовов и конвейерной сборки обеспечивают умение машин противостоять осадкам. Но требуется постоянный контроль. Как же производители тестируют автомобили на герметичность? Рассмотрим на примере отечественного GM-AVTOVAZ.

Разверзлись хляби небесные

Первое испытание — его еще называют water test — проходит каждый новый внедорожник. Подобный тест в том или ином виде есть у всех производителей (некоторые, правда, проверяют не все автомобили подряд, а лишь выборочно). Как его проводят? Сошедший с конвейера полноприводник заезжает в дождевальную камеру, где форсунки обрушивают на него потоки воды. Воздействие в камере жестче натуральных осадков или, скажем, полива на обычной автомойке. За две с половиной минуты на Ниву выливают две тонны. Причем не обычной воды, а специально подготовленной — мягкой. Она лучше «находит» щели для протечек.

Прошедший water test внедорожник выпускают из сушки для осмотра.
Прошедший water test внедорожник выпускают из сушки для осмотра.

Пока автомобиль стоит в очереди к дождевальной камере и находится внутри, водитель-контролер не бездействует. Он успевает проверить комплектацию салона, сверяясь с монтажной картой, и уже в ходе теста посмотреть, нет ли протечек из дефлекторов воздуховодов. Потом внедорожник выезжает из камеры и паркуется на яме в хорошо освещенном месте. Контролер поочередно открывает все двери, рассматривает, а кое-где и щупает, ковры салона и багажника в поисках влаги. Здесь же ищут и протечки иного плана: из ямы разглядывают, не сочится ли масло или технические жидкости из агрегатов.

Помимо поиска течей в точке осмотра проверяют еще и агрегаты — не сочится ли масло из трансмиссии и двигателя. При обнаружении дефекта автомобиль бракуют.
Помимо поиска течей в точке осмотра проверяют еще и агрегаты — не сочится ли масло из трансмиссии и двигателя. При обнаружении дефекта автомобиль бракуют.

Что делают при обнаружении течи воды после теста? Успокоим будущих владельцев — автомобиль с браком в продажу не попадет. Там, где дефекты подлежат устранению, их, разумеется, исправляют. А чтобы после дождевальной камеры получать как можно меньше брака, на GM-AVTOVAZ занимаются углубленными исследованиями. Напомню, Ниву делают с применением машинокомплектов, которые поступают с АВТОВАЗа. Кузов, например, варят на Волжском автозаводе, а красят уже на совместном предприятии. Здесь же и сборочный конвейер. Поэтому проблемы с герметичностью могут быть «своими» или «чужими», то есть от поставщика.

Прет из всех щелей

Чтобы разобраться, где сбоит производственная цепочка, есть тест, что, можно сказать, представляет собой ноу-хау завода. Это испытание встречается нечасто, но филиалы компании GM его применяют. Сейчас — в Тольятти, а раньше — на производстве Opel и Chevrolet в Санкт-Петербурге. Речь о тесте под названием body leak. В штатном режиме его проводят раз в две недели. Причем отдельно проверяют и окрашенный кузов без навески, и автомобиль в сборе. Суть метода — создать в салоне избыточное давление воздуха и посмотреть, сколько его утечет в единицу времени. То есть используется принцип «откуда выдавливает, туда и затечет».

Вот и нашелся повод для проверки процесса сборки кузовов. У модификаций Нив со шнорхелями и рейлингами на крышах есть крепеж. Видите два вваренных болта и утечку из-под правого? Такого быть не должно.
Вот и нашелся повод для проверки процесса сборки кузовов. У модификаций Нив со шнорхелями и рейлингами на крышах есть крепеж. Видите два вваренных болта и утечку из-под правого? Такого быть не должно.

Для нагнетания задействована специальная установка, которая «надувает» кузов подкрашенным воздухом и считает, сколько кубометров в час надо подкачивать, чтобы поддержать определенное избыточное давление. Зачем цветной воздух? Надо же не только оценить ушедший через щели объем, но и выявить проблемные места. Для подкраски используется театральный дым на основе глицерина. Он не пачкает салон, не оставляет запаха и, главное, его хорошо видно.

При работе c голым кузовом, разумеется, проклеивают полиэтиленовой пленкой проемы дверей и другие штатные отверстия. Автомобиль в сборе требует проклейки клапанов вентиляции и короба воздухопритока.

Сразу после дождевальной камеры автомобиль ненадолго попадает в сушку, чтобы не выносить в цех много влаги.
Сразу после дождевальной камеры автомобиль ненадолго попадает в сушку, чтобы не выносить в цех много влаги.

Еще три года назад, когда установка только появилась на заводе, Нива пропускала 360 кубометров воздуха в час. Сейчас — только 260. Речь об автомобиле в сборе. Голый же кузов держит лучше: утечка составляет 130 кубометров в час. В этом случае проверяется герметичность сварных швов и вварных крепежных элементов. На автомобиле же в сборе оценивают герметичность уплотнителей дверей, опускаемых стекол, уплотнений щита передка и т.д.

Установка позволяет не только находить места протечек влаги, вызванных отклонениями в технологическом процессе или качестве комплектующих (кстати, смена поставщика того или иного уплотнения может стать поводом для теста). Ее использовали при внедрении так называемого противопылевого пакета мер — находили места, где возможно затягивание пыли в салон. Она же внесла свой вклад в снижение шума. Вам знаком свист воздуха в щелях? Нашли такие щели как раз с помощью этой установки, загерметизировали — и стало тише.

«Надутый» на тесте body leak внедорожник. Хорошо видно, откуда выходит подкрашенный воздух. В моторный отсек его пропускают уплотнения щита передка. Что-то выходит из под уплотнителей дверей и даже из порогов. Но этот автомобиль укладывается в норматив.
«Надутый» на тесте body leak внедорожник. Хорошо видно, откуда выходит подкрашенный воздух. В моторный отсек его пропускают уплотнения щита передка. Что-то выходит из под уплотнителей дверей и даже из порогов. Но этот автомобиль укладывается в норматив.

Так «надувают» голый кузов. Проемы дверей и стекол проклеены. Смотрят утечки через швы и вварной крепеж.
Так «надувают» голый кузов. Проемы дверей и стекол проклеены. Смотрят утечки через швы и вварной крепеж.

Итог применения установки body leak: за три года для улучшения герметичности Chevrolet Niva внедрено 11 новых деталей и внесено 25 изменений в технологию производства.

Проемы пятой двери внедорожников и универсалов обычно особенно охотно засасывают дорожную пыль. Мне не раз доводилось участвовать в тестовых пробегах. Подтверждаю: свежие Нивы конкурентоспособны в плане герметичности — после продолжительной поездки по грейдерам почти не пропускают пыль в багажник и салон. Уж поверьте, есть с чем сравнить. Не одному и не двум другим производителям, особенно нашим и китайским, откровенно не хватает кропотливых работ по герметизации, помимо стандартного теста в дождевальной камере.
