Chevrolet Niva: меняем тормозные колодки

Владельцы Chevrolet Niva — люди в большинстве своем мастеровые и не слишком привязанные к красотам дилерского сервиса. Почему бы не сэкономить на относительно простых ремонтных процедурах, например, «реанимации» стояночного тормоза или замене тормозных колодок? Таким «очумельцам» будет полезна наша методичка.

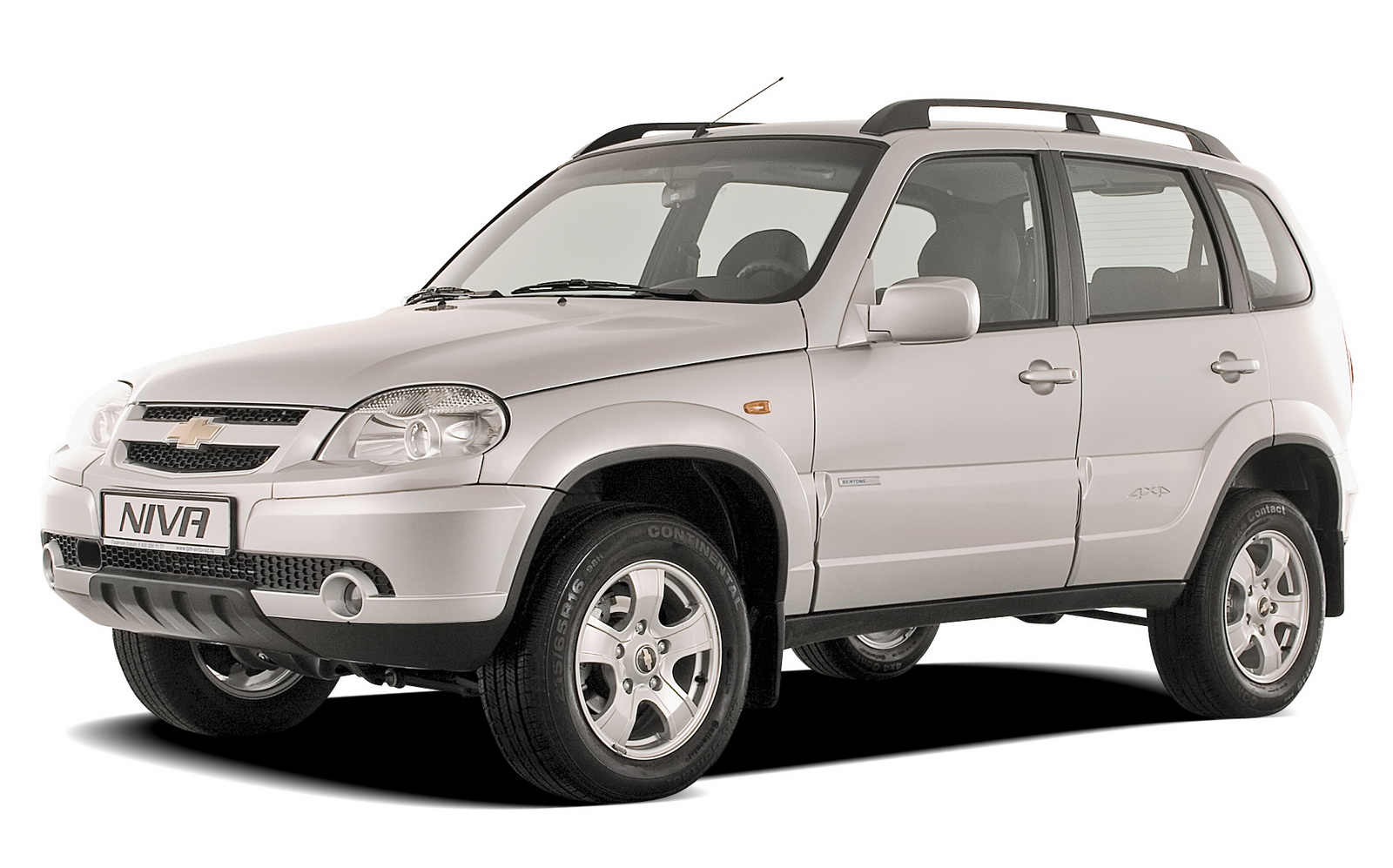

Chevrolet Niva

Chevrolet NivaКомплект передних колодок: 1200–3200 руб.
Комплект передних колодок: 1200–3200 руб.
Комплект передних колодок: 1200–3200 руб.

Снятие элементов стояночной тормозной системы

Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок.

1

1Пассатижами отсоединяем оттяжную пружину от кронштейна на кузове...
Пассатижами отсоединяем оттяжную пружину от кронштейна на кузове...
Пассатижами отсоединяем оттяжную пружину от кронштейна на кузове...

2

2...и снимаем ее
...и снимаем ее
...и снимаем ее

3

3Двумя ключами «на 13» расконтриваем гайки и отворачиваем контргайку.
Двумя ключами «на 13» расконтриваем гайки и отворачиваем контргайку.
Двумя ключами «на 13» расконтриваем гайки и отворачиваем контргайку.

4

4Удерживая пассатижами наконечник переднего троса, ключом «на 13» отворачиваем регулировочную гайку...
Удерживая пассатижами наконечник переднего троса, ключом «на 13» отворачиваем регулировочную гайку...
Удерживая пассатижами наконечник переднего троса, ключом «на 13» отворачиваем регулировочную гайку...

5

5...и снимаем направляющую заднего троса
...и снимаем направляющую заднего троса
...и снимаем направляющую заднего троса

6

6Сдвигаем защитный резиновый колпачок с наконечника оболочки троса
Сдвигаем защитный резиновый колпачок с наконечника оболочки троса
Сдвигаем защитный резиновый колпачок с наконечника оболочки троса

7

7Выводим наконечник оболочки троса из отверстия кронштейна кузова
Выводим наконечник оболочки троса из отверстия кронштейна кузова
Выводим наконечник оболочки троса из отверстия кронштейна кузова

8

8Поддев отверткой, выводим трос из проушины кронштейна балки заднего моста.
Поддев отверткой, выводим трос из проушины кронштейна балки заднего моста.
Поддев отверткой, выводим трос из проушины кронштейна балки заднего моста.

9

9Ключом «на 8» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту
Ключом «на 8» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту
Ключом «на 8» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту

10

10Выводим наконечник троса из отверстия тормозного щита. Таким же образом освобождаем другой конец заднего троса.
Выводим наконечник троса из отверстия тормозного щита. Таким же образом освобождаем другой конец заднего троса.
Выводим наконечник троса из отверстия тормозного щита. Таким же образом освобождаем другой конец заднего троса.

11

11Снимаем задний трос привода стояночной тормозной сис­темы
Снимаем задний трос привода стояночной тормозной сис­темы
Снимаем задний трос привода стояночной тормозной сис­темы

Устанавливаем задний трос в обратной последовательности и регулируем стояночную тормозную систему.

Замена передних тормозных колодок

Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

1

1Пассатижами вынимаем шплинт оси нижнего прижимного рычага.
Пассатижами вынимаем шплинт оси нижнего прижимного рычага.
Пассатижами вынимаем шплинт оси нижнего прижимного рычага.

2

2Выколоткой страгиваем ось прижимного рычага...
Выколоткой страгиваем ось прижимного рычага...
Выколоткой страгиваем ось прижимного рычага...

3

3...и, придерживая его, пассатижами вынимаем ось
...и, придерживая его, пассатижами вынимаем ось
...и, придерживая его, пассатижами вынимаем ось

4

4Снимаем прижимной рычаг.
Снимаем прижимной рычаг.
Снимаем прижимной рычаг.

5

5Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять
Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять

6

6Поддев отверткой, поднимаем суппорт тормоза...
Поддев отверткой, поднимаем суппорт тормоза...
Поддев отверткой, поднимаем суппорт тормоза...

7

7...и располагаем его с блоком цилиндров на поворотном кулаке.
...и располагаем его с блоком цилиндров на поворотном кулаке.
...и располагаем его с блоком цилиндров на поворотном кулаке.

8

8Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров
Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров
Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров

9

9Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилинд­ры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...
Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилинд­ры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...
Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилинд­ры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место...

10

10...монтажной лопаткой вдавливаем поршни в цилиндры
...монтажной лопаткой вдавливаем поршни в цилиндры
...монтажной лопаткой вдавливаем поршни в цилиндры

Дальнейшую сборку узла проводим в обратной последовательности.

11

11Для облегчения установки оси прижимного рычага напильником...
Для облегчения установки оси прижимного рычага напильником...
Для облегчения установки оси прижимного рычага напильником...

12

12...или на наждаке обтачиваем конец оси так, чтобы получился конус
...или на наждаке обтачиваем конец оси так, чтобы получился конус
...или на наждаке обтачиваем конец оси так, чтобы получился конус

13

13Прижав рычаг, вставляем ось
Прижав рычаг, вставляем ось
Прижав рычаг, вставляем ось

После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.

Ранее мы рассказывали, как самостоятельно обслужить световые приборы «Шевроле-Нивы».

На заметку

Олег Гетманенко

Олег Гетманенко
Олег Гетманенко, редактор:

— Колодки тормозных механизмов передних колес необходимо менять только комплектом — все четыре штуки на обоих колесах. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.
