Мученье — свет: нестандартные лампы H4 в штатной фаре

Можно ли устанавливать в штатную фару нестандартные лампы? Проверяем в лаборатории и на дорогах.

Материалы по теме
1 Лампы Н7: конец света

В одном из интернет-сообществ мне встретилась заметка молодого водителя из Тамбова, покрасившего лампы в фарах своего старенького BMW в зеленый цвет. И никто не осудил. Наоборот, его восторг разделили два десятка человек. Более того, тему поддержали другие автомобилисты. Выяснилось, что по городу ездит множество машин с разноцветными «глазами».

Световой тюнинг процветает. Причины разные: одному кажется, что фары его автомобиля светят недостаточно ярко, другому хочется выглядеть круче, третий считает, что это красиво. Чаще всего результаты таких переделок видишь на бюджетных моделях, и способы их владельцы выбирают соответствующие.

Один из самых простых — замена штатных источников света в головных фарах чем-нибудь эдаким. Предложений хоть отбавляй: от ламп увеличенной мощности до светодиодов. И никаких переделок — вытащил одну лампочку и на ее место поставил другую. Перед техосмотром нетрудно вновь вернуться к законному варианту. Вот и тянет народ на эксперименты.

О недостатках «чудо»-ламп мы писали неоднократно — последний раз о них рассказывал Михаил Колодочкин в первом выпуске «За рулем» за этот год. Поэтому я не стану нудить, что такие лампы плохо светят и даже могут стать причиной пожара. Читать мораль сформировавшимся личностям, особенно творческим, — занятие бесполезное. Просто покажу на примерах, насколько плохо выполняет эта «светомузыка» свои прямые обязанности.

ЛАМПОЧКИ ИЛИ ПРАВА

Поставив в фары нештатные лампы, мы изменяем конструкцию головного света автомобиля, а значит, рискуем лишиться водительского удостоверения. Инспекторы ГИБДД имеют право остановить машину с подозрительными фарами и отправить ее на штрафстоянку, а саму фару — в лабораторию на экспертизу, которая выдаст заключение о том, соответствует ли светотехника техническим нормам. Если нет, то водителя (да-да, именно сидевшего в том момент за рулем, ведь он должен был перед началом движения проверить техническое состояние автомобиля) суд лишает прав по статье 12.5 КоАП РФ на срок от шести месяцев до года. Стоит ли так рисковать?

Тьма света

Даже в небольшом придорожном магазине вы обязательно найдете альтернативу штатным лампам. Если бы я поставил цель собрать все источники автомобильного света, которые предлагают торговцы на рынке, интернет-сайты и сетевые магазины запчастей, этот материал растянулся бы на половину журнала. Поэтому ограничусь шестью наиболее интересными экземплярами, имеющими принципиальные конструктивные отличия.

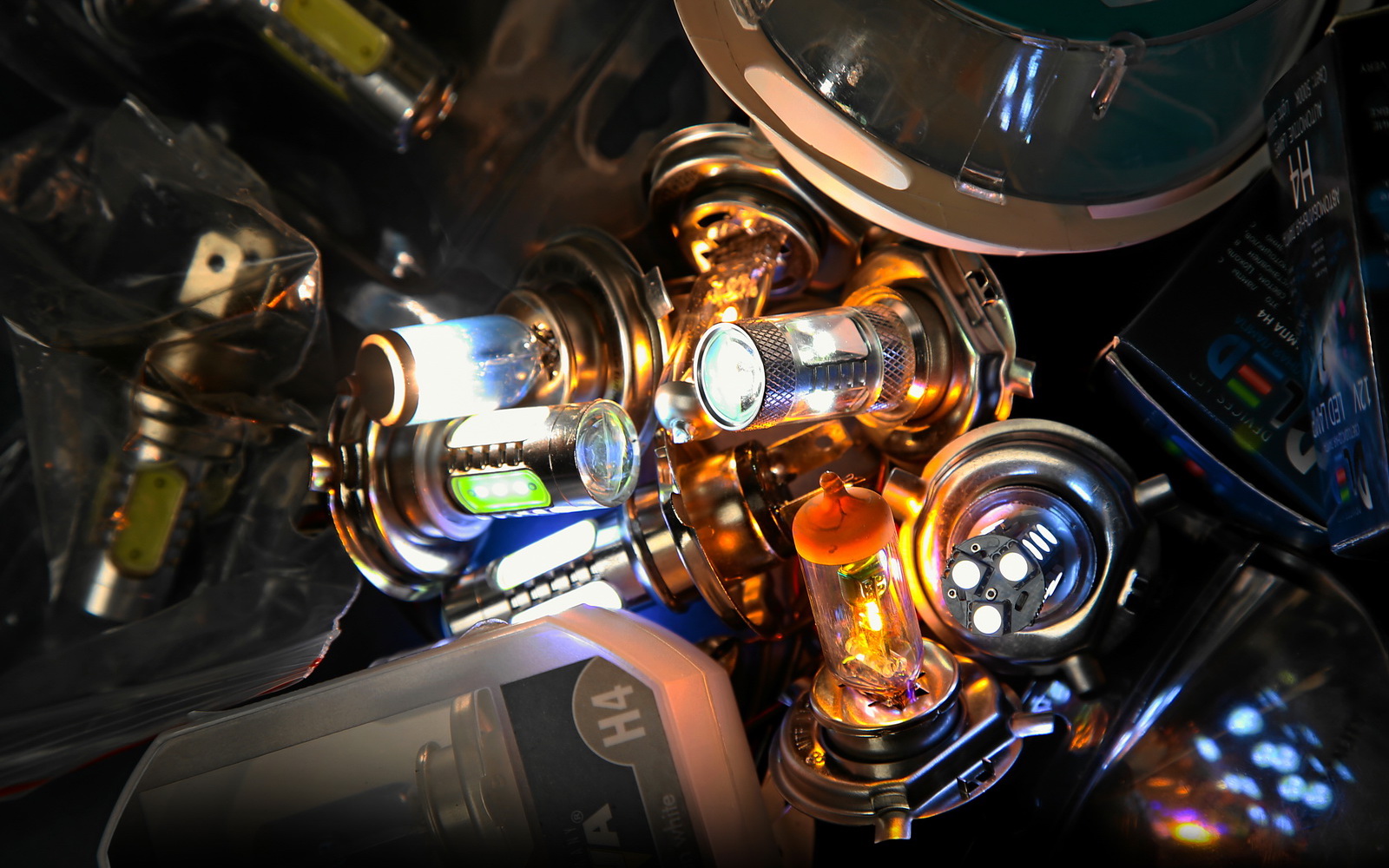

Все купленные мною лампы без каких-либо переделок могут быть установлены в фары, спроектированные под самые недорогие и популярные лампы H4 (цоколь P43t). Седьмым стал комплект стандартных ламп производства фирмы Рhilips — они нужны нам в качестве референсных.

Эксперимент состоял из двух частей. Сначала все лампы прошли проверку на соответствие действующим требованиям Правил ЕЭК ОНН № 112–00 на стенде в лаборатории Научно-исследовательского и экспериментального института автомобильной электроники и электрооборудования (ФГУП «НИИАЭ»). Затем — полевые испытания, чтобы подтвердить либо опровергнуть (бывает и такое) теорию практикой: мы вставляли в фары Ларгуса по очереди разные лампы, чтобы выяснить, как они освещают дорогу.

При установке светодиодов в фары Ларгуса на приборной панели одновременно загорались пиктограммы ближнего и дальнего света, независимо от положения подрулевого переключателя. Видимо, эти источники света запитываются сразу от двух цепей.
При установке светодиодов в фары Ларгуса на приборной панели одновременно загорались пиктограммы ближнего и дальнего света, независимо от положения подрулевого переключателя. Видимо, эти источники света запитываются сразу от двух цепей.

Лабораторная работа

Мы на пороге НИИАЭ. Заведующий лабораторией Николай Базин проводил нас в помещение, где тестируют светотехнику, — это длинный темный коридор с измерительным оборудованием. Для начала испытаний всё готово — на стенде установлена фара со штатной лампой.

Включаем ближний свет. На экран, расположенный на расстоянии 25 метров, проецируется световой поток — светораспределение оценивают визуально (насколько четкая граница света и тени), а фотоэлемент люксметра измеряет освещенность в нескольких контрольных точках. Сначала по гониометру (прибор для высокоточного измерения углов) эксперт выставил точное горизонтальное положение фары. Это контрольная точка в так называемой зоне III — «темной территории», расположенной выше световой границы. В таблице измерений появляются первые данные. Николай поворачивает фару на указанный в методике угол и снимает замеры в трех других точках: B50L (лицо встречного водителя на дистанции 50 м), 75R и 50R (объекты на обочине в 75 и 50 метрах соответственно).

Штатные лампы протестированы. По той же методике прогоняем остальные шесть комплектов. Светораспределение фиксируем на фото, а результаты замеров сводим в таблицу. Полученные данные подтвердили наши опасения: из шести купленных «чудо»-ламп испытание выдержала только одна.

Галогеновые лампы ClearLight X-Treme Vision H4 (на фото слева) стоят 1000 рублей за пару и дают якобы на 120% бoльшую мощность света (так написано на коробке) при увеличенном аж в пять раз ресурсе! На фасадной стороне коробки — крупная надпись Germany, причем без каких-либо объяснений. На обороте — «Сделано в Китае».

В центре — комплект ламп Narva с «ксеноновым эффектом» (Xenon white). Место производства — Польша. И здесь же надпись: Not for use in Europe («Не для использования в Европе»). Странно, в России ведь действуют европейские правила. На обратной стороне коробки — не переведенные на русский язык английские надписи, сообщающие, что комплект «не для дорог общего пользования» и «только для спортивных трасс». Здесь же значок Ростеста, но европейских сертификационных обозначений нет. Стоимость комплекта — 600 рублей. Продается в сетевом магазине запчастей, продавцы которого ни словом не обмолвились о специфике ламп.

Лампы марки MTF Light (справа) упакованы нарядно и стоят 1100 рублей. Называются Aurum («Золото»; видимо, из-за желтого цвета колб). Продаются как «всепогодные». Продавец объяснил, что с ними лучше ездить в дождь и туман. На коробке крупная надпись Made in Quality (дословно: «Сделано в качестве»). И помельче: «Сделано в Корее». Адрес офиса сеульский.

Светодиоды LED MAS (слева) неизвестного происхождения (предположительно родом из КНР). Комплект — 1500 рублей. Правда, точно такие же источники света, но без блистерной упаковки — вдвое дешевле. Продавцы сообщили, что светить эти лампы не умеют, и начали уговаривать приобрести дорогие светодиоды (от 5500 до 13 000 рублей за комплект). Но мы отказались, причем не только из-за бешеной цены, но и по причине специфической конструкции — их объемные внешние радиаторы не позволят поставить защитные крышки фар.

Еще одна «светодиодная автомобильная лампа» H4 марки DLED — на фото в центре. Изготовителем указана Россия, вместо адреса — номер мобильного телефона. На невзрачной коробке обозначены размеры изделия, количество и тип светодиодов — 18 5050 SMD, а также световой поток — 270 лм (люмен). Никаких сертификационных значков. Зато есть хитрая надпись: «Адрес завода и соответствие ГОСТ см. в сертификате соответствия. Сертификат спрашивайте у продавца». А продавец лишь разводит руками. Цена комплекта — 800 рублей.

На фото справа — такая же коробка, тот же изготовитель. Только наклейка другая — на ней указано, что на источнике света установлено шесть светодиодов Epl HP, а световой поток равен 900 лм (как у 55ваттной галогенки H4). Судя по виду, удлиненная колба этого изделия выполняет роль радиатора, что уже вызывает опасения. За комплект — 2664 рублей. Однако!

Николай Базин, заведующий испытательной лабораторией световых и звуковых сигнальных приборов и источников света автотранспортных средств и прицепов

Параметры источников света, которые устанавливают на автомобили, мотоциклы и прочую технику, указаны в соответствующих правилах ЕЭК ООН и российских ГОСТах. В РФ действует техрегламент транспортных средств 018, по которому лампы в автомобилях на дорогах общего пользования должны соответствовать Правилам ЕЭК ООН № 37. Головной свет может быть только нейтральным белым, с четкой светотеневой границей, с достаточной интенсивностью в контрольных точках и не вызывающим ослепления встречных водителей.

Светодиоды, адаптированные под цоколь галогеновой лампы, в зависимости от мощности дают тусклый свет или, наоборот, ослепляют встречных, так как конструктивно не в состоянии сформировать направленный пучок света. Кроме того, слабые светодиоды недостаточно нагревают фару, вследствие чего она будет запотевать и обмерзать.

Не стоит гоняться за галогеновыми лампами якобы повышенной яркости (с надписями на коробках «+100%» или «+120%»). Они означают только то, что в образцовой фаре эта лампа лучше освещает одну из контрольных точек по сравнению с лампой той же марки предыдущего поколения. А в других условиях свет может оказаться хуже. Окрашенные колбы способны повысить контрастность картинки, но лишь при определенных условиях. Так, желтый немного улучшает видимость при дожде или тумане, но в ясную погоду с ним видно хуже. А с голубым светом всё наоборот. В любом случае что и как вы будете видеть, зависит не от цвета светового пучка, а от его источника и настройки. Чтобы фары хорошо светили, их нужно держать в чистоте и правильно регулировать.

Дороги и итоги

Глядя на результаты лабораторных испытаний, понимаешь, чтo ждет нас на дороге. Но мы решили не отступать от первоначальной программы и посмотреть, что будут видеть водители из своих машин, в фары которых установлены «красивые» лампы. Результаты — в фотогалерее внизу.

Кстати, уложившимся в нормативы лампам ClearLight XTreme Vision мы устроили дополнительные испытания, оставив их в фарах редакционного Ларгуса: проверим, проживут ли они столь же долго, как и стандартные.

Эксперты полагают, что у источников света с увеличенным световым потоком страдает ресурс. Поездим — увидим.

Как светят другие лампочки? Плохо. Посмотрите на фотографии — даже комментарии не нужны. Водитель с трезвой головой в фары своей машины такие не поставит. Вывод: для фар, разработанных под H4, покупайте только соответствующие лампы — обычные двухнитевые галогенки H4 мощностью 60/55 Вт. Без всяческих улучшений и ухищрений. И уж тем более никаких светодиодов и псевдоксенонов! Подтверждением того, что продукция сертифицирована, послужат значки Ростеста и европейской сертификации (буквы ЕАС в квадратике или Е в кружочке) на упаковке.

А экспериментами со светотехникой пусть занимаются профессионалы в лабораториях и на закрытых полигонах.

Благодарим за помощь в подготовке материала специалистов Научно-исследовательского и экспериментального института автомобильной электроники и электрооборудования.


Фото: Георгий Садков
