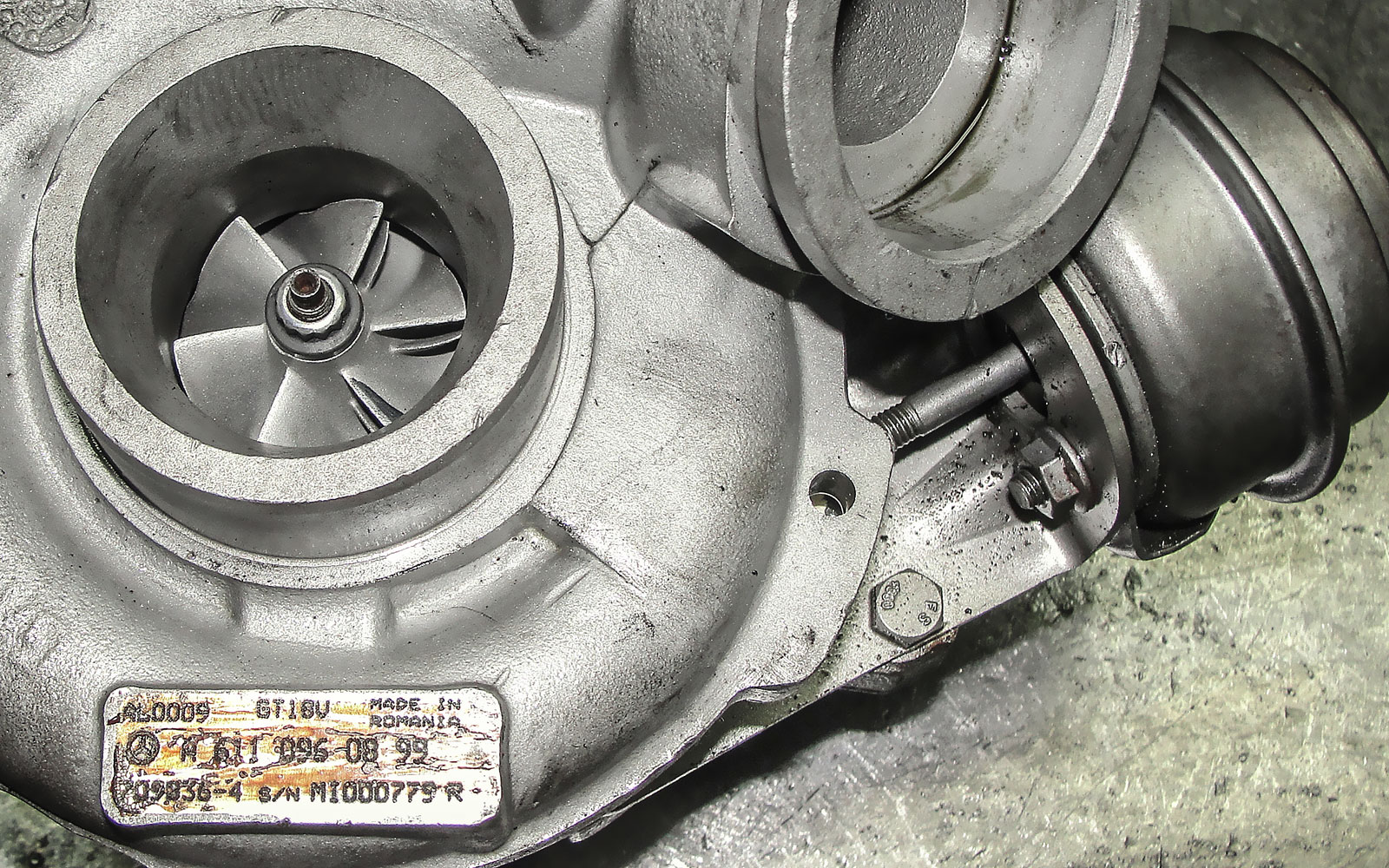

Турбокомпрессор – высокотехнологичный и ответственный узел. К сожалению, большинство сервисменов и рядовых автовладельцев этого по-прежнему не понимают и относятся к нему слишком пренебрежительно. В погоне за экономией люди готовы покупать китайские копии, которые в разы дешевле оригинальной детали. Такая политика еще может быть оправдана при осознанном подборе кузовных элементов или той же оптики, но никак не турбин.

Игроки на рынке заменителей

Как и в случае с другими запчастями, на рынке есть адекватные производители турбин-аналогов. Нельзя грести всех под одну гребенку, но важно понимать, что качественная копия не может стоить в разы меньше оригинала.

Обрыв лопатки турбинного колеса. Повреждение напоминает результат попадания постороннего предмета. Но на самом деле виноваты дефекты литья и дешевое сырье.

Сложная и технологичная конструкция турбокомпрессора подразумевает и особую производственную цепочку. Здесь важную роль играет сырье, качество литья и выходной контроль каждой готовой турбины. В отличие от многих других узлов, картридж турбокомпрессора (вал с крыльчатками в составе корпуса подшипников) требует обязательной балансировки, а турбина в сборе — настройки механизма регулировки давления наддува. Чтобы на выходе получить удешевление продукта в разы, приходится экономить чуть ли не на каждом пункте. То есть это будет суррогат, который, возможно, неработоспособен изначально.

Сквозная раковина корпуса подшипников турбины, через которую свободно вытекает масло. Такой дефект всплыл бы при балансировке, но ее, как видно, не проводили.

Рекомендуем

Запчасти: где выгоднее покупать?

Среди производителей, делающих качественные копии, хорошо себя зарекомендовала, например, китайская компания Jrone. У нее есть вся необходимая технологическая база, чтобы делать продукт, максимально повторяющий оригинал. Кроме турбин в сборе она также производит и их комплектующие, которые активно используют на ремонтном рынке. На свои турбокомпрессоры компания дает полноценную годовую гарантию.

Для понимания, такая китайская копия турбины стоит на 20-30% меньше оригинальной. На эти цифры и следует ориентироваться при подборе аналогов любого производителя. Если турбина существенно дешевле, значит при ее производстве сильно экономили со всеми вытекающими.

Лишние телодвижения

Производители некачественных турбин экономят на всем: сырье; качество литья и обработки; балансировка картриджа и настройка механизма регулировки давления наддува. Каждый из этих пунктов находит свое отражение в результатах реальных экспертиз неисправных турбин.

Отрыв лопатки компрессорного колеса. Разрушение по корневому сечению, где достигаются наибольшие напряжения при вибрации лопаток. Виновато снова дешевое сырье или брак литья.

Качество сырья играет крайне важную роль. К примеру, корпусные детали горячей части ТК делают из жаропрочного чугуна, легированного никелем, хромом или молибденом. Сплав турбинного колеса должен содержать около 70-80% дорогостоящего никеля. Компрессорные крыльчатки изготавливают из более дешевых алюминиевых сплавов, но и здесь есть поле для экономии. Суррогатное сырье приводит к фатальным разрушениям крыльчаток и дефектам корпусов турбин.

Некорректная механическая обработка диска компрессорного колеса. При балансировке излишки металла сняли не по технологии. Диск крыльчатки стал недопустимо тонким, и это привело к разрушению колеса.

Обязательную балансировку картриджа турбокомпрессора проводят на дорогостоящем оборудовании, которое практически повторяет условия работы узла в составе двигателя. Ротор раскручивают вплоть до номинальных оборотов, а в корпус подшипников подводят горячее моторное масло под давлением. В ходе этой процедуры решают массу задач: правильность сборки картриджа; надежность газодинамических уплотнений вала; обкатка турбины; проверка герметичности соединений. Величина допустимого остаточного дисбаланса играет решающую роль. За пределами этой величины ускоряется износ подшипников и уплотнений, что заметно сокращает ресурс турбины.

При балансировке картриджа турбокомпрессора любые утечки масла сразу же всплывут.

Вскрытие показало

Результаты экспертиз отказавших турбин красноречиво свидетельствуют о последствиях экономии при производстве. Наиболее часто встречающиеся дефекты подробно описаны на примерах нескольких реальных осмотров.

Вскрытие неоригинального турбокомпрессора Garrett

Неоригинальный турбокомпрессор Garrett модели GT1749S для дизельного двигателя Hyundai Porter 2,5 литра. Очень распространенная копия на рынке.

Ряд турбин имеют мокрые корпуса подшипников. В них сделана рубашка охлаждения, через которую прокачивается антифриз из системы охлаждения двигателя. Производители оригинальных турбин проверяют ее герметичность методом опрессовки. Дешевые копии такой проверке не подвергаются вовсе.

Эмульсия внутри корпуса подшипников. Антифриз из рубашки охлаждения попадал во внутреннюю полость картриджа и смешивался с маслом.

При первичном демонтаже корпусов копии турбины Garrett в компрессорной части обнаружили масло. Дальнейший разбор выявил смесь масла и антифриза в картридже.

Раковина в рубашке охлаждения – дефект литья.

Оказалось, что корпус подшипников имеет технологический брак литья – раковину, соединяющую рубашку охлаждения с внутренней полостью картриджа. В результате антифриз попадал и в систему смазки двигателя. Такой турбокомпрессор уже неработоспособен. Ремонт в этом случае влетит в копеечку, придется менять картридж в сборе. Хорошо еще, что турбина проработала недолго, иначе последствия разбавления моторного масла антифризом оказались бы куда более серьезными как для турбокомпрессора, так и для двигателя.

Распространенные дефекты при обработке и производстве деталей

Хватает и примеров экономии, казалось бы, на мелочах – на качестве изготовления и обработке деталей фиксации.

Плохо обработанные стопорные кольца проточили подшипники, словно резцом.

К примеру, экономия на производстве стопорных колец для подшипников турбины резко сокращает ресурс узла в целом. Банальные острые заусенцы по краям проделанных в них отверстий приводят к плачевным итогам: вместо того чтобы фиксировать подшипники, кольца протачивают их.

турбонаддув Еще один пример стопорного кольца с заусенцами на очередной турбине. Еще один пример стопорного кольца с заусенцами на очередной турбине.

турбонаддув Результат непродолжительной проточки подшипников их стопорными кольцами. Результат непродолжительной проточки подшипников их стопорными кольцами.

Неоригинальный турбокомпрессор Cummins/Holset

Продолжение темы про некачественную обработку деталей. На столе у экспертов — турбина с повышенным люфтом вала и повреждениями крыльчаток.

С виду — оригинальная турбина Holset. На самом деле — некачественная копия, которую сложно вычислить по внешнему виду.

Разбор турбины выявил присутствие частиц металла в масляных каналах, глубокие кольцевые канавки на шейках вала, износ поверхностей опорных подшипников и трещины на одном из них. Вдобавок обнаружено разрушение упорного подшипника и уплотнительных колец картриджа.

турбонаддув Повышенный люфт вала турбокомпрессора привел к тому, что крыльчатки соприкасались с корпусами улиток. Повышенный люфт вала турбокомпрессора привел к тому, что крыльчатки соприкасались с корпусами улиток.

турбонаддув На внешней поверхности подшипника видны риски и вкрапления металлических частиц. На внешней поверхности подшипника видны риски и вкрапления металлических частиц.

Такой сильный абразивный износ деталей подшипникового узла посторонними частицами металла вызвали всего лишь заусенцы на масляных каналах, которые нерадивый изготовитель поленился убрать.

турбонаддув Разрушение упорного подшипника из-за повышенной нагрузки. Разрушение упорного подшипника из-за повышенной нагрузки.

турбонаддув Источник металлических частиц – заусенцы на фрезерованном пазе, которым заканчивается масляный канал. Источник металлических частиц – заусенцы на фрезерованном пазе, которым заканчивается масляный канал.

Неоригинальный турбокомпрессор Garrett

Неоригинальный турбокомпрессор Garrett для дизельного мотора 1.6 HDI.

Очень часто на экспертизу приходят турбины с неправильной настройкой механизма регулировки давления наддува. Теневые изготовители либо делают эту процедуру некорректно, либо вообще ее не производят. Обычно это приводит к появлению ошибок в блоке управления мотором по системе наддува и даже переходу двигателя в аварийный режим.

В случае турбин с регулируемым сопловым аппаратом (РСА) игнорирование его настройки особенно опасно как для самого турбокомпрессора, так и для двигателя.

В крайнем положении лопатки регулируемого соплового аппарата (РСА) полностью перекрывают проточную часть турбины.

Вскрыв подобную турбину, эксперты обнаружили неправильную настройку камеры управления РСА. Лопатки системы были полностью сомкнуты, и отработавшие газы вообще не могли проходить дальше. В результате пуск двигателя был попросту невозможен.

Вдобавок на этой турбине обнаружились и другие распространенные проблемы дешевых копий. Между центральным корпусом турбины и улитками не было обязательных уплотнительных колец. Либо их забыли поставить, либо даже не думали этого делать.

Ну и классика жанра – слишком высокий дисбаланс вала турбины. Из-за него идет повышенный износ подшипников, и ресурс турбокомпрессора резко сокращается.

турбонаддув Во время проверки балансировки центрального корпуса турбины в него подается разогретое моторное масло под давлением. Во время проверки балансировки центрального корпуса турбины в него подается разогретое моторное масло под давлением.

турбонаддув Проверка балансировки выявила повышенный остаточный дисбаланс ротора. С такими величинами турбина долго не проживет. Проверка балансировки выявила повышенный остаточный дисбаланс ротора. С такими величинами турбина долго не проживет.

***

Покупка откровенно дешевых аналогов оригинальных турбин на деле только увеличивает расходы владельца. Очень часто такие заменители неработоспособны изначально. Учитывая стоимость копии, а также ремонт для приведения ее в чувство, на выходе получаем сумму, которой с лихвой бы хватило на покупку и установку оригинального узла. Вместе с ним владелец получает гарантию от производителя с мировым именем и уверенность в качестве и длительном ресурсе продукта.

Благодарим за помощь в подготовке материала компанию «Турбомастер» (www.turbomaster.ru)

Фото: «Турбомастер»
