ЛОЖКА К ОБЕДУ

В апрельском номере журнала мы показали способы проверки электрической цепи бензонасоса на VAZ 2110…2112. Будем считать, что она исправна: насос привычно жужжит. Но означает ли это, что бензин нормально поступает к форсункам? Нет! Здесь могут встретиться свои неполадки.

Начнем с самого простого. Снимаем защитный колпачок штуцера (фото 1), подложим снизу ветошь, чтобы не обрызгать моторный отсек бензином, и жалом тонкой шлицевой отвертки нажмем на золотник штуцера. Тонкая, слабая струйка бензина говорит о низком давлении в топливной рампе – причину придется искать. Если бензин брызнет с хорошим напором, есть надежда, что давление близко к норме (2,8–3,2 бар), остается его измерить манометром. Специалисты сервиса делают это топливными манометрами с переходниками. Мы же воспользуемся простым, от шинного насоса. Важно лишь, чтобы предел измерения был не менее четырех бар. Понадобится еще кусок бензостойкого шланга длиной 150 мм с внутренним диаметром 10–12 мм, а к нему два хомута.

Колпачком колесного вентиля вывернем золотник из штуцера топливной рампы (давление уже стравили) (фото 2). На штуцер надеваем шланг манометра и затягиваем хомутом. Включаем зажигание, не заводя двигатель: через две секунды давление топлива в рампе должно подняться до 2,8–3,2 бар и на этом уровне стабилизироваться (фото 3).

Если оно значительно ниже (около 1 бар) и остается таким продолжительное время, нужно проверить подающую магистраль 4 (см. рис.) – скорее всего, она засорилась. Здесь два проблемных места: топливный фильтр 5 и сетка бензонасоса 2.

Сначала проверим фильтр. Он находится под днищем кузова возле бензобака (фото 4). Если он в порядке, посмотрим сетку насоса. Вынимаем бензонасос из бака, снимаем сетку и промываем.

Перед установкой бензонасоса очень полезно проверить герметичность и надежность подсоединения его трубки (стрелка на фото 5) к топливной магистрали.

Вы, конечно, спросите, что делать, если подающая магистраль чиста, насос жужжит, а давление низкое. Менять насос! Он изношен.

А бывает и так, что насос работает, а давления в рампе вообще нет! Такое случается зимой, если на дне бензобака много воды. Замерзнув на сетке насоса, она прервет поступление в него бензина. Что делать? Разводить под бензобаком костер, подогревать его паяльной лампой или другим источником огня – ни в коем случае. Лучше уж снять бензонасос и очистить ото льда. Другой вариант – для неторопливых: закатить автомобиль в теплое помещение и ждать… Кстати, в этом случае имеет смысл заодно слить из бензобака воду. Дело хлопотное, зато благодарное.

Но вот мы убедились в том, что давление в рампе нормальное. А поступает ли бензин в цилиндры двигателя? Это не факт! Форсунки могут засоряться, подача топлива снижается, а то и полностью прекращается. Но иногда на форсунки не поступает сигнал управления, хотя сами они исправны.

Контроль начинаем с осмотра свечей зажигания. Влажные – значит, топливо поступает. Сухие?.. Тогда проверим пробником сигнал на разъеме жгута форсунки (фото 6). Есть, а свечи сухие? Придется отвернуть винты крепления рампы и приподнять ее под впускным коллектором, чтобы стали видны сопла форсунок. Включаем зажигание и провертываем стартером коленвал двигателя. Не видно струек бензина? Значит, придется форсунки снять и, скорее всего, заменить новыми.

Правда, почти в каждом серьезном сервисе вам предложат их промыть. Поинтересуйтесь ценами: если новый комплект форсунок немногим дороже промывки, предпочтение стоит отдать замене. Ведь у старых форсунок бывают и возрастные болезни.

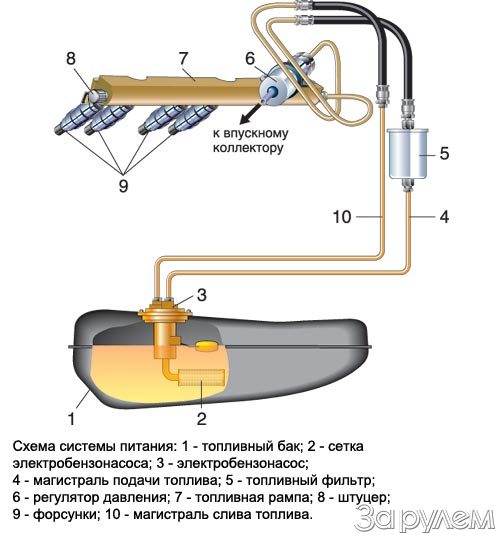

Схема системы питания: 1 – топливный бак; 2 – сетка электробензонасоса; 3 – электробензонасос; 4 – магистраль подачи топлива; 5 – топливный фильтр; 6 – регулятор давления; 7 – топливная рампа; 8 – штуцер; 9 – форсунки; 10 – магистраль слива топлива.
