16-клапанники 2008 года

16-клапанники 2008 года

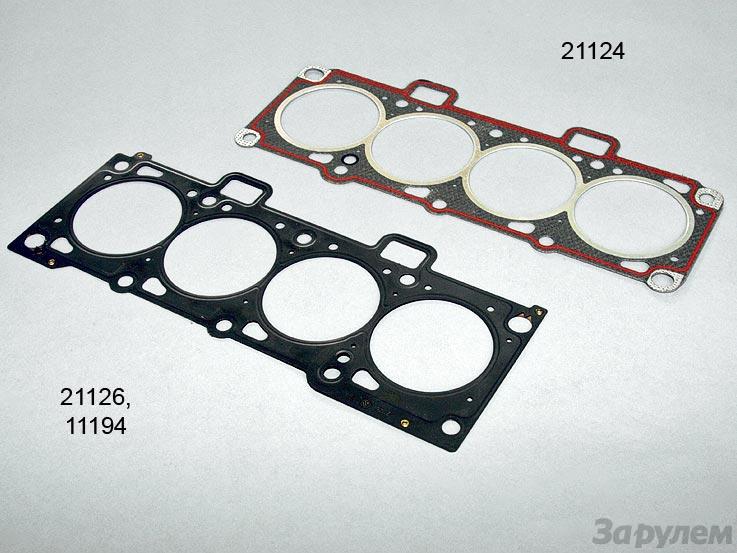

Прокладка головки цилиндров двигателя 21124 (на фото — вверху) безусадочная из безасбестового материала с металлическими окантовками уплотнения цилиндров производства «Фритекс», Ярославль, либо ВАТИ, Волжский. У двигателя 21126 прокладка фирмы Federal Mogul — металлическая, двухслойная с пружинящими зигами для уплотнения газовых стыков и канала системы смазки. Невзаимозаменяема с 21124. На двигателе 11194 — аналогичная металлическая прокладка, только с меньшими диаметрами отверстий под цилиндры — 76,5 мм.

Благодаря новой прокладке значительно снижена деформация стенок цилиндров. В совокупности с поршневыми кольцами новой конструкции (меньше высота и тангенциальное усилие), снижением массы шатунно-поршневого комплекта и увеличением длины шатуна это существенно снизило потери на трение, расход масла на угар и прорыв газов из камеры сгорания в картер двигателя. Технология затяжки болтов головки цилиндров: 20 Н.м + 90° + 90°.

Привод ГРМ на двигателе 21124 состоит (без учета шкива насоса охлаждающей жидкости) из ведущего зубчатого шкива коленвала, двух ведомых шкивов впускного и выпускного распредвалов, натяжного и опорного роликов и, конечно, зубчатого ремня. Его натяжение контролируют измерительным прибором-частотомером. Осевая фиксация ремня — ребордами на роликах. Ресурс ремня не слишком большой — 45 тыс. км, зато при его обрыве клапаны не встречаются с поршнями. Профиль зуба ремня параболический.

На двигателе 21124 ремень шириной 25,4 мм со 136 зубьями. Его обозначение 136–25,4. Профиль зуба параболический. Современные модели 11194 и 21126 получили импортный ремень фирмы Gates со 137 зубьями полукруглой формы. Ширина 22 мм, обозначение 76137 х 22 мм.

У 11194 и 21126 привод ГРМ одинаковый, но отличный от 21124. Натяжной ролик с пружинным механизмом — полуавтоматический (стрелка). Для натяжения ремня нужно, поворачивая ролик ключом, совместить метку на внутренней обойме ролика с серединой указателя на наружной его обойме и притянуть ролик болтом к головке цилиндров. Ресурс зубчатого ремня 200 тыс. км, но его замена вместе с натяжным и опорным роликами предусмотрена при пробеге 180 тыс. км, когда необходимо заменить и насос охлаждающей жидкости. Такой ресурс ремня достигнут благодаря новому механизму натяжения, сглаживающему пульсирующие нагрузки, а также тем, что его производителем — фирмой Gates (Германия) — применена резиновая смесь, рассчитанная на широкий температурный диапазон.

Зубчатый шкив коленвала 21124 с параболической формой зуба (на фото — слева). У 11194 и 21126 шкив другой — с полукруглой формой зуба, буртиком на задней стенке и в комплекте с шайбой для осевой фиксации ремня ГРМ. Шкивы невзаимозаменяемы.

Насосы охлаждающей жидкости различаются шкивами привода и поэтому невзаимозаменяемы. У 21124 профиль зуба параболический и ширина шкива 33 мм, у 11194 и 21126 ширина шкива 30 мм, профиль зуба полукруглый, и есть отличительная метка — буква О в кружочке (стрелка).

У двигателей 21124 и 21126 термостаты взаимозаменяемы (на фото слева). В магазинах автозапчастей, кроме узла в сборе, можно приобрести отдельно его крышку с термочувствительным элементом. Но учтите, что изготавливают термостаты несколько заводов и начинка у каждого своя — возможна «несостыковка» деталей. Для двигателя 11194 термостат компактнее (на фото справа). Датчик температуры охлаждающей жидкости системы управления двигателем (стрелки) у всех двигателей единый.

Как отличить шкив впускного распредвала от шкива выпускного?

У впускного с его тыльной стороны приварена штампованная шторка датчика фаз — это все нижние шкивы на фото. Кроме этого, у каждого двигателя впускные и выпускные шкивы свои, чтобы их различать, в дополнение к установочным меткам имеются метки в виде кружков. Начнем с впускных: у 21124 — один кружок возле ступицы, у 21126 — один кружок слева от установочной метки возле зубьев, 11194 — два кружка возле ступицы. Выпускные шкивы маркируют аналогичным способом. У 21124 — один кружок возле ступицы, 21126 — два кружка слева и справа от установочной метки возле зубьев, 11194 — четыре кружка возле ступицы. Метки показаны стрелками. Шкивы двигателя 21124 с параболической формой зуба, а 11194 и 21126 — с полукруглой.

У двигателя 21124 датчики температуры охлаждающей жидкости (ТМ-106) и давления масла (2108–3829) — со старым разъемом (на фото они слева). Соответствующие датчики двигателей 11194 и 21126 получили более надежный разъем. Справа на фото — датчик температуры охлаждающей жидкости 27.3828 и давления масла 1118–3929.

Ремень привода генератора для 11194 — 6РК-882, такой же ремень на 8-клапанной версии 1,6 л (21114) для «Калины». У двигателей 21124 и 21126 — 6РК-742, для 21126 с гидроусилителем — 6РК-1115 («Приора»). Напомним, на 1,5-литровых двигателях автомобилей ВАЗ-2113, 2114, 2115 ремень 6РК-698. В маркировке ремней российского производства (на фото) буква Р отсутствует.

Топливные рампы всех трех двигателей взаимозаменяемы, хотя форсунки могут быть производства фирмы «Бош» — 0 280 158 022 (на фото сверху) либо «Сименс» — 20735.

Для питания электроэнергией потребителей и заряда АКБ на двигателе 11194 установлен генератор 1119–3701010 с током отдачи до 85 А (на фото — слева), а на 21124 и 21126 — генератор 2112–3701010 с током отдачи до 80 А. Они невзаимозаменяемы, точки крепления расположены в разных местах. При этом в регулировке натяжения ремня на 11194 применили дополнительный ролик в сборе с кронштейном. На двигателях 21124 и 21126 такого ролика нет, натяжение ремня регулируют смещением самого генератора и проверяют прибором-частотомером.

Каталитический нейтрализатор — неотъемлемая часть системы выпуска. Нынче он объединен с приемной трубой и получил название «катколлектор». Трубы коллекторной части — из нержавеющей стали. До и после нейтрализатора в корпус катколлектора вварены резьбовые втулки для установки датчиков кислорода. Катколлектор двигателей 11194 и 21126 — на фото сверху. Благодаря нейтрализатору с овальной формой поперечного сечения он компактней аналога для двигателя 21124. Кроме отечественного поставщика катколлекторов для двигателей объемом 1,6 л есть зарубежный — фирмы Delphi. Отличие — чугунная коллекторная часть.

НАША СПРАВКА

16-клапанные двигатели с распределенным впрыском топлива ВАЗ-11194, ВАЗ-21124 и ВАЗ-21126 предназначены для переднеприводных автомобилей ВАЗ. Двигатель 21124 рабочим объемом 1,6 л хорошо известен владельцам автомобилей «десятого семейства»: ВАЗ-21104, ВАЗ-21114 и ВАЗ-21124. На смену ему пришел двигатель 21126 того же рабочего объема, но с облегченными шатунами, поршнями, поршневыми пальцами и кольцами. Назначение — «Приора». Эти же особенности и у двигателя 11194 рабочим объемом 1,4 л, предназначенного для «Калины».
