ВОЛЖСКИЕ ПОДЖИГАТЕЛИ

—Алло, редакция? Посоветуйте что-нибудь: за полгода уже третий коммутатор на «Волге» меняю!

Михаил КОЛОДОЧКИН

Когда подобные звонки стали раздаваться чуть ли не каждый день, необходимость «разборки» стала очевидной. Действительно, с какой стати система зажигания столь знакомых «402-х» моторов вдруг стала капризничать на новеньких «волжанках»?

Прежде чем хвататься за осциллограф и паяльник, совершим краткий, но совершенно необходимый

ИСТОРИЧЕСКИЙ ЭКСКУРС

«Волга» всегда отличалась самобытностью. Освоив еще в середине восьмидесятых бесконтактное зажигание, она при этом предпочла датчику Холла вращающийся магнит и неподвижную обмотку статора. Такое решение потребовало коммутатор, совершенно не похожий на «восьмерочный». В результате под «волжскими» капотами материализовалась схема, приведенная на рис.1.

Система отвечала принципу «проще некуда». При вращении магнита в обмотке формируется сигнал, похожий на синусоиду — вспомним школьные уроки физики. При низком уровне сигнала коммутатор подключает первичную обмотку катушки зажигания к бортовой сети, а при высоком — отключает. Величина тока в катушке его совершенно не волнует — он упрямо работает по принципу выключателя: «открыл — закрыл». А поскольку сопротивление первичной обмотки катушки Б116 всего 0,43 Ом, то при ее непосредственном подключении к бортовой сети сила тока достигнет 30 А — ни катушка, ни коммутатор в таком режиме не протянут и минуты. Чтобы не случилось беды, между коммутатором и катушкой подключают дополнительный резистор номиналом примерно 1,2 Ом.

Упомянутый резистор — типичный паразит: толку от него никакого. Греется, как утюг, отбирая у бортсети драгоценные ватты и амперы... Когда-то давно он присутствовал во всех катушках зажигания с единственной целью — при пуске мотора его закорачивали, пытаясь таким образом компенсировать «просадку» напряжения аккумулятора. Кроме того, самые умные из резисторов при нагревании увеличивают сопротивление, снижая таким образом ток, — их называют вариаторами.

С появлением VAZ 2101 стало ясно, что современный мотор в подобных поблажках не нуждается — в тольяттинской прописке резистору отказали. А вот прогнать его из Нижнего Новгорода оказалось сложнее... Мало того, на «Волге» стоит не простой резистор, а двухсекционный! Первая секция закорачивается при пуске — это понятно, «402-му» двигателю нужно помочь. Вторая секция включена постоянно — прямо скажем, не лучшее инженерное решение.

Изгнание резистора из бесконтактного зажигания «Волги» затянулось на добрый десяток лет. Наконец, вместо коммутатора типа 13.3734 под капотом GAZ 31029/">GAZ 31029 появился почти такой же с виду 131.3734, а желтенькая коробочка с тремя клеммами исчезла. Неудивительно, что даже специалисты-электрики поначалу пожимали плечами, а вокруг нового изделия поползли слухи, один загадочнее другого. Доводилось слышать, что резистор "спрятали" внутрь коммутатора, что его "изъяли" по рацпредложению для экономии, а также то, что зловредные детальки просто не завезли на конвейер... Неудивительно, что многие горе-умельцы начали исправлять "ошибку" завода самостоятельно, возвращая резистор "на место".

Между тем новый коммутатор на порядок умнее старого. Он автоматически поддерживает величину тока в первичной обмотке. Для этого в цепи транзистора установлено маленькое, но очень важное индикаторное сопротивление, падение напряжения на котором отслеживает специальная микросхема. Если ток мал, микросхема «приоткрывает» транзистор, если велик — «закрывает» его. Эта же микросхема экономит электроэнергию, подключая катушку к бортсети впритык по времени, чтобы к моменту искрообразования та успела накопить нужную энергию. Наконец, при остановленном двигателе новый коммутатор отключит катушку совсем. В результате несмотря на то, что вместо резистора-вариатора теперь отдувается сам транзистор, рассеиваемая на полупроводниках мощность снизилась.

Интересный факт: при попытке подключить последовательно с катушкой упомянутый резистор 1402.3729 мощность, рассеиваемая на коммутаторе, не снизится, а возрастет! Причина проста — резистор увеличивает «постоянную времени» системы, а потому для достижения нужного тока разрыва коммутатору придется поработать подольше (рис. 2). А зачем оказывать машине «медвежью услугу»?

ВОЗМОЖНЫ ВАРИАНТЫ

Итак, почему же владельцы новых GAZ 3110, выбравшие старый добрый «402-й» мотор взамен непредсказуемого «406-го», обрели при этом не спокойствие, а головную боль. Неужели можно заблудиться в трех соснах — коммутатор, катушка, резистор?

Справочная литература подсказала, что в системе зажигания «Волги» могут применяться коммутаторы трех типов: 131.3734, 90.3734 и 94.3734. Рынок внес поправку — наша коллекция пополнилась изделием с длинным названием 468 332 008 АНАЛОГ 131.3734. Кроме того, услужливые продавцы как бы невзначай предложили устаревшие 13.3734, 13.3734–01, а также еще одно странное изделие — 468 332 007 АНАЛОГ 13.3734. Катушек зажигания оказалось меньше — к старинной Б116 добавилась современная 31.3705. Резистор 1402.3729 особых изменений не претерпел.

Остается решить простую задачку — из семи коммутаторов, двух катушек и одного резистора составить бригаду, способную управлять зажиганием «Волги» и не испытывать взаимной аллергии.

Сначала разберемся с катушками. Электрические параметры Б116 и 31.3705 практически совпадают, поэтому на «Волге» может ездить любая из них. В то же время маслонаполненная «старушка» Б116 обладает более высокой живучестью при перегревах и прочих неприятностях, а потому отправлять ее на пенсию не стоит.

Коммутаторы разобьем на две группы — «старые» и «новые». «Старые» (фото 1–3) не умеют регулировать время нарастания тока в катушке, «новые» (фото 4–7) должны уметь все.

Из «старичков» самым «твердым искровцем» оказался старооскольский (фото 1) — продуманная и опробованная конструкция. Ульяновское изделие (фото 2) с виду почти такое же, но хуже. Что касается другого «ульяновца» (фото 3), это — полный провал. Те, кто изготовил корпус коммутатора из пластмассы, обрекли силовой транзистор (кстати, он без маркировки) на мученическую смерть в медленном огне: площадь теплоотвода сократилась втрое...

Переходим к «современникам». Старооскольские традиции передаются по наследству — к коммутатору 131.3734 (фото 4) претензий нет. Прослеживается наследственность и в Ульяновске (фото 5), однако здесь радоваться нечему. К отвратительному теплоотводу добавилась пародия на индикаторное сопротивление в виде печатного проводника на плате. Калужский коммутатор (фото 6) сделан добросовестно. Индикаторное сопротивление — покупное, со стабильной характеристикой. Древний «чебоксарец» (фото 7) откровенно не понравился. Индикаторное сопротивление — в виде неряшливой спирали из тонкого медного провода. Ремонтопригодность плохая — винты припаяны к плате. А вертикально установленные элементы запросто могут отвалиться при тряске.

Таким образом, из четырех «современников» на «Волге» могут кататься двое — «староосколец» (фото 4) и «калужанин» (фото 6). Резистор 1402.3729 им противопоказан, а катушка может быть любой — как Б116, так и 31.3705. К сожалению, под капоты нынешних «волжанок» периодически просачивается откровенная халтура, безжалостно убивающая воспоминания о некогда безотказном автомобиле.

Рис. 1. Классическая схема бесконтактного зажигания «Волги»: 1 — датчик-распределитель; 2 — коммутатор; 3 — добавочный резистор; 4 — катушка зажигания.

Рис. 2. График нарастания тока в катушке с добавочным резистором и без него. Заштрихованная область — это и есть перегрев коммутатора.

Фото 1. Коммутатор 13.3734–01 (Старый Оскол). Родоначальник систем бесконтактного зажигания для «Волги». Своего рода эталон — расположение компонентов тщательно продумано, теплоотвод от силового транзистора хороший. Применим только с добавочным резистором. Ток разрыва — 6,5 А.

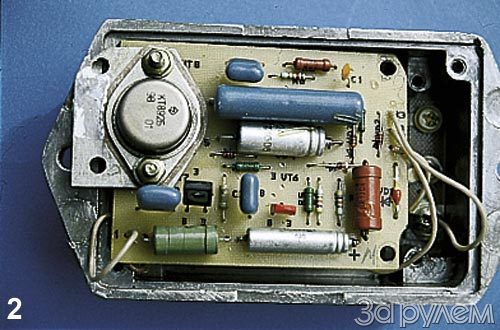

Фото 2. Коммутатор 13.3734 (Ульяновск). «Двойник» старооскольского «дедушки». Расположение компонентов с точки зрения вибро- и ударопрочности несколько хуже, но в целом — приемлемо. Выбор силового транзистора неудачен. Применим только с добавочным резистором. Ток разрыва — 6,5 А.

Фото 3. Коммутатор 468 332 007 АНАЛОГ 13.3734 (Ульяновск). Иллюстрация к поговорке «Лучшее — враг хорошего». Для элементов почему-то не хватило места на одной стороне платы — пришлось использовать «изнанку». Тепловой режим транзистора катастрофический. Применим только с добавочным резистором. Ток разрыва — 6,5 А.

Фото 4. Коммутатор 131.3734 (Старый Оскол). Добротное изделие с продуманным расположением элементов и хорошим теплоотводом от транзистора. Индикаторный резистор — нихромовая спираль из двух-трех витков. Применяется без добавочного резистора. Ток разрыва — 7,3 А.

Фото 5. Коммутатор 468 332 008 АНАЛОГ 131.3734 (Ульяновск). Очень тяжелый тепловой режим транзистора. Индикаторный резистор в виде печатного проводника на плате не обеспечивает точной регулировки тока разрыва. Очень неудачно расположены элементы, неграмотно сделана проводка. Применяется без добавочного резистора. Ток разрыва — 6,6 А.

Фото 6. Коммутатор 90.3734 (Калуга). Лучший в своем классе. Индикаторный резистор — покупной, со стабильной характеристикой. Прекрасный теплоотвод от силового транзистора зарубежного производства. Высокая вибро- и ударопрочность конструкции. Применяется без добавочного резистора. Единственный прокол — слишком большой ток разрыва: 9,8 А катушка может не выдержать...

Фото 7. Коммутатор 94.3734 (Чебоксары). Ухудшенная копия старооскольского 131.3734. Индикаторный резистор — спираль из медного провода, сопротивление которой сильно зависит от температуры. Низкая ремонтопригодность. Плохая вибро- и ударопрочность. Применяется без добавочного резистора. Ток разрыва — 6,8 А.

Катушки зажигания — «старая» Б116 и «новая» 31.3705.
