Двухмассовый маховик: 8 вопросов и ответы экспертов

Современные автомобили становятся всё сложнее. Даже маховик — простейшая чугунная «чушка» — превратился в сложный и дорогой механизм. Зачем?

Двигатель внутреннего сгорания всегда работает неравномерно — в отличие, например, от электромотора. В одном цилиндре за четыре такта (два оборота коленвала) происходит всего один рабочий ход, когда газы толкают поршень. Даже если цилиндров несколько, коленчатый вал вращается без маховика неравномерно, толчкообразно. Это вызывает сильные вибрации и порождает мощные крутильные колебания во всей трансмиссии.

Поэтому изначально маховики старались сделать потяжелее, чтобы компенсировать неравномерный холостой ход и облегчить троганье с места тяжелого экипажа с несовершенным сцеплением и коробкой передач.

Вместе с тем спортсмены всегда старались маховик облегчить. Равномерность работы и вибрации не проблема, зато чем меньше вращающиеся массы — тем «веселее» раскручивается двигатель.

Со временем конструкторы нашли компромисс между небольшой массой, равномерной работой двигателя и передачей минимума колебаний на трансмиссию.

Что придумали?

Современные моторы стали работать равномернее карбюраторных предков. Во‑первых, в двигателях стало больше массивных вращающихся частей. Раньше крутились коленвал да распредвал, а сейчас распредвалов два, да еще массивные фазовращатели на них. Добавились балансирные валы, вращающиеся быстрее коленвала в два раза. Во‑вторых, благодаря электронному управлению двигателем и распределенному впрыску равномерность работы цилиндров стала выше. Очень тяжелый маховик сегодня не нужен.

С крутильными колебаниями в автомобиле борются давно. В ведомые диски сцепления встраивается гаситель крутильных колебаний. Все, кто менял сцепление сам, или кому предъявляли изношенный узел в сервисе, видели четыре или шесть мощных пружин, тангенциально установленных в окнах диска. У заднеприводных автомобилей в трансмиссию часто встраивают резиновую муфту (шарнир Джубо), которая, помимо компенсации небольшого «перелома» валов, хорошо гасит крутильные колебания.

При переднеприводной компоновке установка такого демпфера невозможна. Но есть красивое техническое решение. Не повышая массу маховика, оно позволяет еще больше «развязать» колебания двигателя и трансмиссии и, например, двигаться безо всяких рывков даже на оборотах, близких к оборотам холостого хода. Речь о двухмассовом маховике.

Двухмассовый маховик: 8 вопросов и ответы экспертовСхема крутильных колебаний двигателя и трансмиссии
Схема крутильных колебаний двигателя и трансмиссии

ДММ, ZMS, DMF — в чем разница?

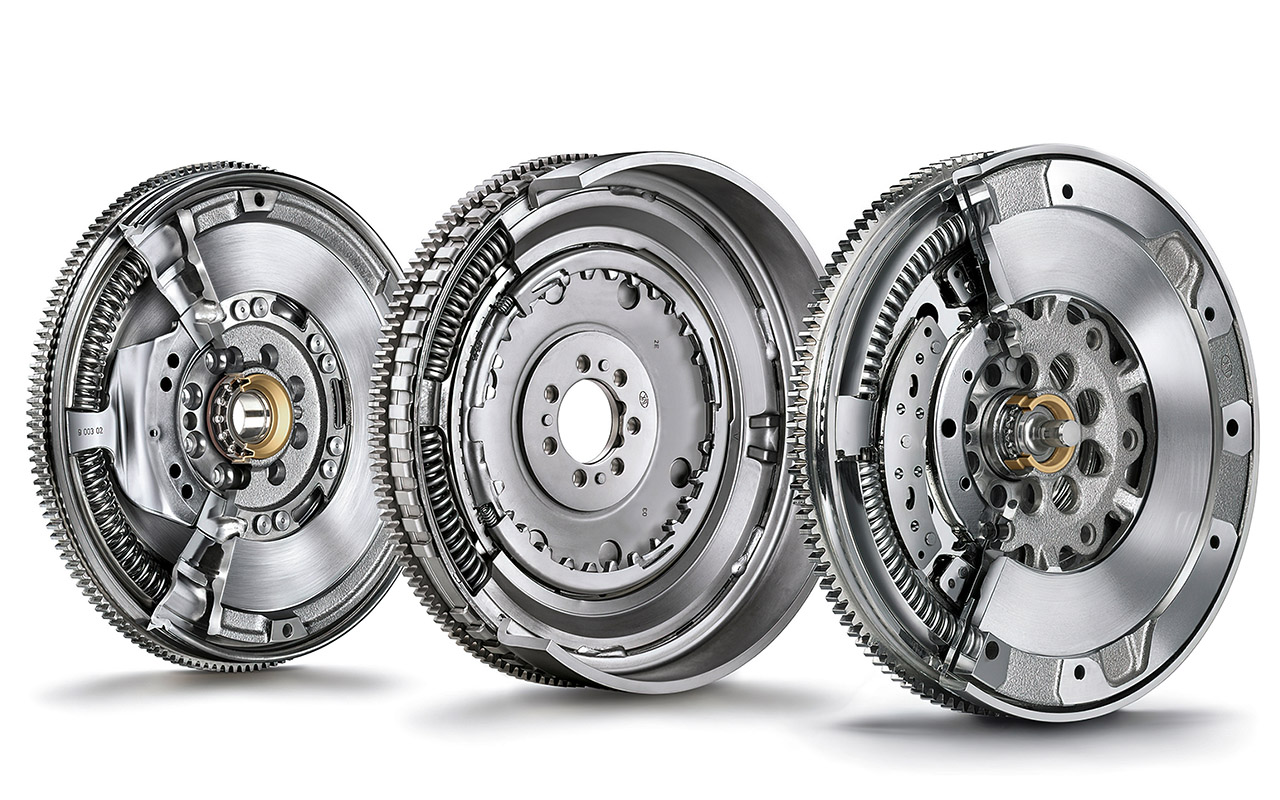

Аббревиатуры ДММ (двухмассовый маховик), ZMS (Zweimassenschwungrad) и DMF (dual mass flywheel) обозначают на разных языках одно и то же механическое изделие без всякой электроники. Двухмассовый маховик представляет собой два диска, крутящий момент между которыми передают длинные спиральные пружины — две или более. Диски соединяет мощный радиальный подшипник скольжения или качения.

  • Первичный диск, закрепленный на фланце коленвала, несет на себе все элементы, которые бывают на обычных маховиках. Это зубчатый венец для стартера и, у некоторых двигателей, зубчатый венец для работы датчика положения коленчатого вала.
  • Вторичный диск имеет плоскую поверхность для работы ведомого диска сцепления, в нем есть отверстия для крепления корзины сцепления. Его снабжают прорезями для охлаждения проходящим воздухом — примерно как у вентилируемого тормозного диска.
  • Полость, в которой работают пружины и установлен подшипник, герметизирована, а перед сборкой туда закладывают пожизненный запас высокотехнологичной смазки.

Где встречается?

Двухмассовый маховик можно встретить почти на всех современных автомобилях с достаточно мощными двигателями в тандеме с механической коробкой передач или преселективными роботами типа DSG. Особенно нужен двухмассовый маховик дизелям с их более жесткой работой и высоким крутящим моментом. Поэтому он встречается даже на коммерческих «каблучках».

Какие проблемы?

  • О том, что двухмассовый маховик отслужил свое, владелец узнает по неприятным стукам, слышным при пуске мотора, при переключении передач и при переходе от движения внатяг к торможению двигателем и обратно. Они могут быть слышны и в момент остановки мотора.
  • При снятии коробки передач для замены сцепления надо проверить состояние маховика: покрутить руками ту часть, что обращена к вам, пошатать ее. При наличии люфта маховик надо менять.
  • Еще бывает утечка смазки из полости двухмассового маховика. Уплотнение отслужило свой срок, а попадание смазки на диск сцепления вызовет пробуксовку. Вердикт тот же — менять.

Двухмассовый маховик: 8 вопросов и ответы экспертовНеработоспособен из-за поломки пружины.
Неработоспособен из-за поломки пружины.

Двухмассовый маховик: 8 вопросов и ответы экспертовПружины сломаны и ни капли смазки.
Пружины сломаны и ни капли смазки.

Кто виноват?

Рабочие пружины «садятся». Уменьшается их рабочая длина. Это приводит к тому, что части маховика могут свободно проворачиваться друг относительно друга. А осевой люфт возникает оттого, что поджимные пластины теряют упругость, и положение ведомой части маховика становится совсем шатким. Люфт вторичного диска ведет к течи уплотнения.

Как сберечь?

Первое, что не любит двухмассовый маховик, - перегрев. При этом смазка в узле деградирует, что ухудшает условия работы дуговых пружин, компенсирующих крутильные колебания. Высокая температура может возникнуть при частых сильных пробуксовках сцепления при вождении малоопытным водителем, либо при длительных попытках выбраться из грязи или снега.

Перегрузка маховика возникает при буксировке — вредны как частое таскание тяжелого прицепа, так и длительное «спасение» другого автомобиля. Еще неприятности возникают, если владелец кроссовера часто ездит по тяжелым дорогам. И уж совсем не выносят двухмассовые маховики форсировки двигателя.

Двухмассовый маховик: 8 вопросов и ответы экспертовУ ведомого диска, работающего с двухмассовым маховиком, часто нет демпферных пружин.
У ведомого диска, работающего с двухмассовым маховиком, часто нет демпферных пружин.

Сколько стоит?

Цены на двухмассовые маховики расстраивают. Например, на Октавию А7 с 7‑ступенчатой DSG оригинальный маховик стоит под 50 тысяч рублей. Замены от авторитетных сторонних производителей вроде SACHS и LuK примерно вдвое дешевле.

Но это в любом случае дорого. Случается, что дизельный автомобиль требует замены двухмассового маховика уже к 100 тысячам км — это съедает всю экономию от применения экономичного мотора.

Для автомобилей с механическими коробками передач некоторые производители выпускают… обычный монолитный маховик. Поставить можно, и передвигаться тоже. Но тогда как минимум нужно подобрать ведомый диск сцепления с демпферными пружинами вместо цельного штатного. Иначе будут чувствоваться рывки в трансмиссии, вибрации, да и сцепление прослужит меньше.

Поэтому вместо ампутации есть смысл рассмотреть варианты лечения, то есть ремонта.

Как ремонтируют?

Разрезают маховик, промывают внутреннюю полость и все детали. Натяг пружин приводят к норме с помощью компенсирующих бобышек, дополняющих недостающую длину пружины. Полость, в которой работают пружины, заполняют демпфирующей смазкой и герметично заваривают. После этого нужна балансировка. Стоимость такой работы — примерно 10–15 тысяч рублей.

А есть умельцы, которые просто наглухо скрепляют две части маховика ­болтами и сваркой. Хоть ведомый диск с пружинным демпфером поставьте!

МАХОВИК БИБЛЕЙСКИХ ВРЕМЕН

Сотню лет назад при раскопках в долине Евфрата был обнаружен массивный диск из обожженной глины диаметром около метра. Это был первый обнаруженный на Земле маховик, использовавшийся в качестве гончарного круга в середине IV тысячелетия до нашей эры. Древний гончар периодически разгонял диск-маховик, а затем спокойно работал, пользуясь самостоятельно вращающимся «механизированным» кругом.
