Превращаем втыковый вазовский мотор в безвтыковый

Вазовский мотор редакционного Datsun mi-DO пережил встречу клапанов с поршнями. Причина: на ремне ГРМ срезало зубья. Эксперты «За рулем» решили не просто отремонтировать, а модернизировать двигатель, чтобы подобного не повторилось. Смотрите, как установить обновленную поршневую группу.

На Датсуне установлен 8-клапанный двигатель ВАЗ-21116 мощностью 87 л.с. Аналогичные моторы выпускаются с индексами 11186 и 11189, поэтому все сказанное ниже будет полезно и владельцам автомобилей с названными двигателями, например обладателям Lada Largus, Granta или Kalina.

Чтобы модернизировать вазовский моторDatsun mi-DO, нам понадобится заменить ключевые детали и необходимые прокладки.

Но обо всем по порядку.


Делу крышка

Мы оставляем прежнюю клапанную крышку, а сопутствующие прокладки, в том числе и две втулки, вставляющиеся в отверстия на крышке, понадобились новые. Обратите внимание, что при замене втулок герметик не требуется. Многие герметики со временем отслаиваются, попадают через масляные каналы в поддон, а оттуда — в маслозаборник, забивая систему. Поэтому мы рекомендуем по возможности не использовать герметик.

Всему голова

Переходим к головке блока цилиндров. Меняем все клапаны, оказавшиеся загнутыми, на новые. Для этого притираем их и проверяем на герметичность. Затем ставим маслосъемные колпачки, а после — сами клапаны. При снятии головки блока повреждаются все прокладки, и их также необходимо заменить.

Особенно важна прокладка между головкой и блоком. Она двухслойная, металлическая, с пружинящими «зигами», которые обеспечивают герметичность соединения при меньшем моменте затяжки. Благодаря этой детали существенно сокращается объем газов, попадающих в картер двигателя,  — это помогает стабилизировать его работу, а меньший момент затяжки снижает деформацию стенок цилиндров. На нашем моторе используются болты М10, затягивающиеся в три приема: сначала — с моментом 20 Нм, затем они дважды доворачиваются на 90°.


Обратим внимание на распредвал. На его подшипниках есть участки, которые необходимо — без фанатизма! — смазать герметиком, чтобы масло не вытекало по торцевым поверхностям. Притянув головку, при установке толкателей нужно проверить зазоры в клапанах, так как все клапаны у нас новые, а шайбы старые. Последние при необходимости также придется заменить. На шайбах есть маркировка, при установке она должна оказаться внутри толкателя. Шайбы располагают так, чтобы они не протирались при контакте с кулачком распредвала.

Тонкости ШПГ

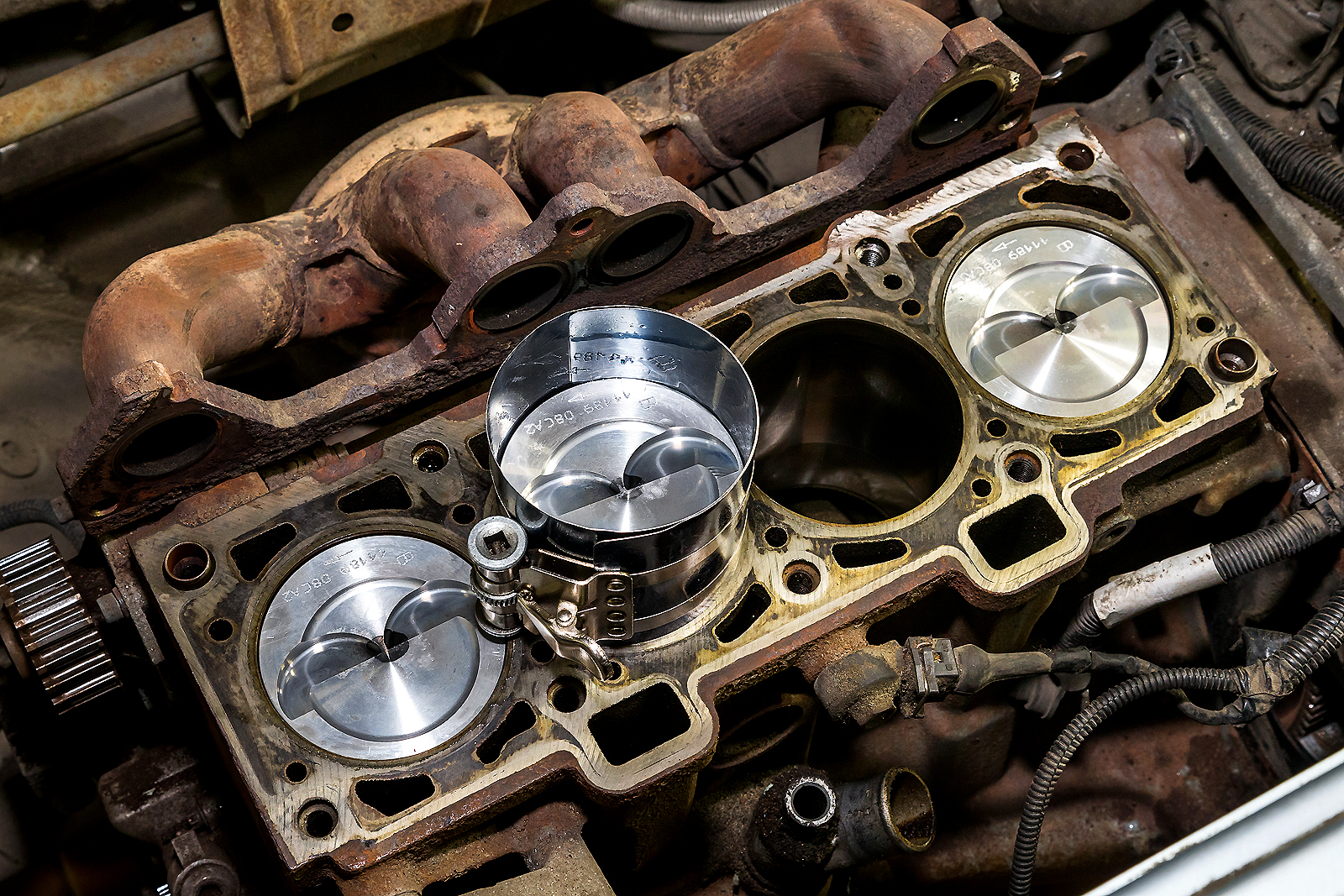

Переходим к самому интересному — к шатунно-поршневой группе. На нашем втыковом двигателе у поршней нет проточек под клапаны. Мы решили поменять поршни на новые, с проточками, причем вместе с шатунами, так как старые погнулись. Запчасти мы заказали у официального дилера Federal Mogul. В комплект на один цилиндр входят поршень, кольца, палец и собственно шатун вместе с болтами для крепления нижней крышки его головки. На днище поршней видны проточки, а также нанесены номер 11189, стрелка, указывающая направление установки поршня в блок цилиндров, и дата выпуска. Юбка имеет улучшенное покрытие из оксида железа, защищающее ее от повреждений.

Два компрессионных и одно маслосъемное кольца уже установлены, правильность их установки еще на линии сборки определяет автомат — он ориентируется по желтым меткам, нанесенным на каждое кольцо. Палец удерживается в поршне с помощью стопорных колец. К слову, такой палец можно поставить в любой другой поршень или шатун из данной серии.

Нижняя головка шатуна изготовлена по разрывной технологии, за счет чего место стыка практически не видно. Болты, которыми крепится нижняя крышка шатуна, затягиваются в два приема: сначала — с моментом 20 Нм, затем доворачиваются на 135°. Ориентироваться при сборке помогают выступы на нижней крышке и на теле шатуна. На нижней головке этой запчасти, с двух сторон, есть дублирующаяся в двух местах маркировка: указаны дата выпуска детали и ее номер в партии. Все номера должны совпадать.

По диаметру юбки поршни делятся на три класса. У нас были поршни класса В, поэтому и новые имеют тот же класс, о чем говорит соответствующая маркировка на деталях. Пометка есть и на блоке цилиндров — на привалочной поверхности, рядом с резьбовыми отверстиями, где крепится поддон двигателя.

При покупке запчастей также важно учесть класс шатуна по массе! Эта информация есть на крышке нижней его головки. Таких классов три, и они обозначаются точками — одной, двумя или тремя. В комплекте должны быть шатуны одного класса либо соседних, например первого и второго, но ни в коем случае не первого и третьего.

Отдельно скажем о неравномерном износе вкладыша на шатунной шейке, на который после истории с двигателем Datsun mi-DO обратили внимание многие наши читатели. Подобный износ — следствие технологической особенности обработки шеек, он допустим и на ресурсе двигателя никак не сказывается...
Отдельно скажем о неравномерном износе вкладыша на шатунной шейке, на который после истории с двигателем Datsun mi-DO обратили внимание многие наши читатели. Подобный износ — следствие технологической особенности обработки шеек, он допустим и на ресурсе двигателя никак не сказывается...

После установки поршневой группы и затяжки болтов крепления шатунов ставим алюминиевый поддон. Прокладка здесь не нужна — только герметик. Желательно использовать маслобензостойкий состав. Наносить следует совсем немного герметика, чтобы излишки не выдавило во внутреннюю полость.

Новые зубья

Переходим к приводу ремня ГРМ. Мы выбрали комплект Gates, в который входят помпа от Dolz с прокладкой, ремень и ролик с полуавтоматическим натяжителем. К слову, для натяжения используются разные приспособления. Мы подобрали серповидный захват, рассчитанный под ролик. Захват ставится на ролик, к головке последнего прикручивается болт, и ремень натягивается. Мы отдали предпочтение большому набору с помпой, чтобы подстраховаться: пробег у нашего автомобиля 68 тыс. км, и сколько еще проживет установленная на нем помпа, неизвестно.

Ремень привода вспомогательных агрегатов также было решено поменять — на старом появились отслоения. Мы купили ремень Gates 6PK995 и новый ролик INA вместо посвистывающего старого.

Цена вопроса

По итогам диагностики редакционного Датсуна мы назвали примерную стоимость новых запчастей — 50 000 рублей. Что получилось на деле? Прежде всего, цены на обновленную ШПГ (некоторые продавцы, кстати, не знают о ее существовании) колеблются в широком диапазоне. Мы купили полный комплект за 19 200 рублей (набор на каждый цилиндр за 4800). Комплект привода ремня ГРМ вместе с помпой обошелся в 4500 рублей. Всего на основные запчасти мы потратили 34 200 рублей. В эту сумму не вошла стоимость масла, антифриза и расходных материалов, потребовавшихся для сборки и очистки деталей перед окончательной сборкой двигателя.

Что касается стоимости работ, то и здесь разброс очень большой. В Московском регионе в зависимости от сервиса ремонт подобного вазовского двигателя обойдется в сумму от 15 000 до 40 000 рублей.

Чтобы «довести до ума» мотор ВАЗ-21116, придется потратить время на поиск запчастей и приличную сумму. Но если втыковый двигатель уже накрылся — а случиться с ним это может когда и где угодно, — такая доработка гарантированно избавит вас от повторения подобной ситуации и всех возможных последствий.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на techsreda@zr.ru.

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.
