Цепь или ремень: какой привод ГРМ лучше?
Вначале были шестерни
Начнем с истории вопроса. На заре создания двигателей внутреннего сгорания самым простым и логичным был привод распределительного вала с помощью шестерен. Нужно, чтобы распредвал вращался вдвое медленнее коленчатого вала, а потому две шестерни с числом зубьев, относящимся как 1:2, представлялись идеальным решением. Схема с шестеренным приводом обладает самой высокой надежностью. Недаром на знаменитом танке Т-34 устанавливался двигатель В-2, у которого не только привод клапанов, но и всех вспомогательных агрегатов осуществлялся шестернями. Предвоенные, да и некоторые послевоенные легковые автомобили отечественного производства также имели шестеренный привод ГРМ с нижним расположением распредвала.
На цепь его!
Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами. Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях. Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.
Впервые на массовом отечественном двигателе цепной привод появился на москвичовском двигателе УЗАМ-412, разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.
Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.
Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь. Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.
Ранние импортные и описанные выше отечественные двигатели имели механические натяжители с пружиной, обслуживаемые при каждом ТО. При этом цепи на наших моторах (напомню, двухрядные) ходили при должном обслуживании немногим больше 100 000 км. Далее тольяттинские моторостроители на много лет прекратили разрабатывать новые конструкции с цепным приводом, и только при модернизации старого доброго двигателя рабочим объемом 1,7 л для Chevrolet Niva и Lada 4x4 немного изменили конструкцию. Вместо двухрядной применили однорядную цепь, снабдив ее гидравлическим натяжителем. Замечу, что при равном качестве материалов ресурс однорядной цепи меньше: ведь в двухрядной цепи поверхностей пластин, взаимодействующих с валиками, минимум три, а в однорядной — только две.
Мировое моторостроение меж тем перешло на зубчатые цепи, что позволило снизить шум и износ. Достигнут такой эффект благодаря тому, что количество пластин, работающих в паре с валиками цепи, увеличено до четырех даже в самых простых конструкциях. Вторым фактором, продлившим срок службы цепей и сделавших их необслуживаемыми, стало применение гидравлических натяжителей. Такие устройства обеспечивают постоянное необходимое натяжение цепи, особенно если снабжены храповым механизмом, который уже не отдаст обратно отвоеванную у цепи слабину.

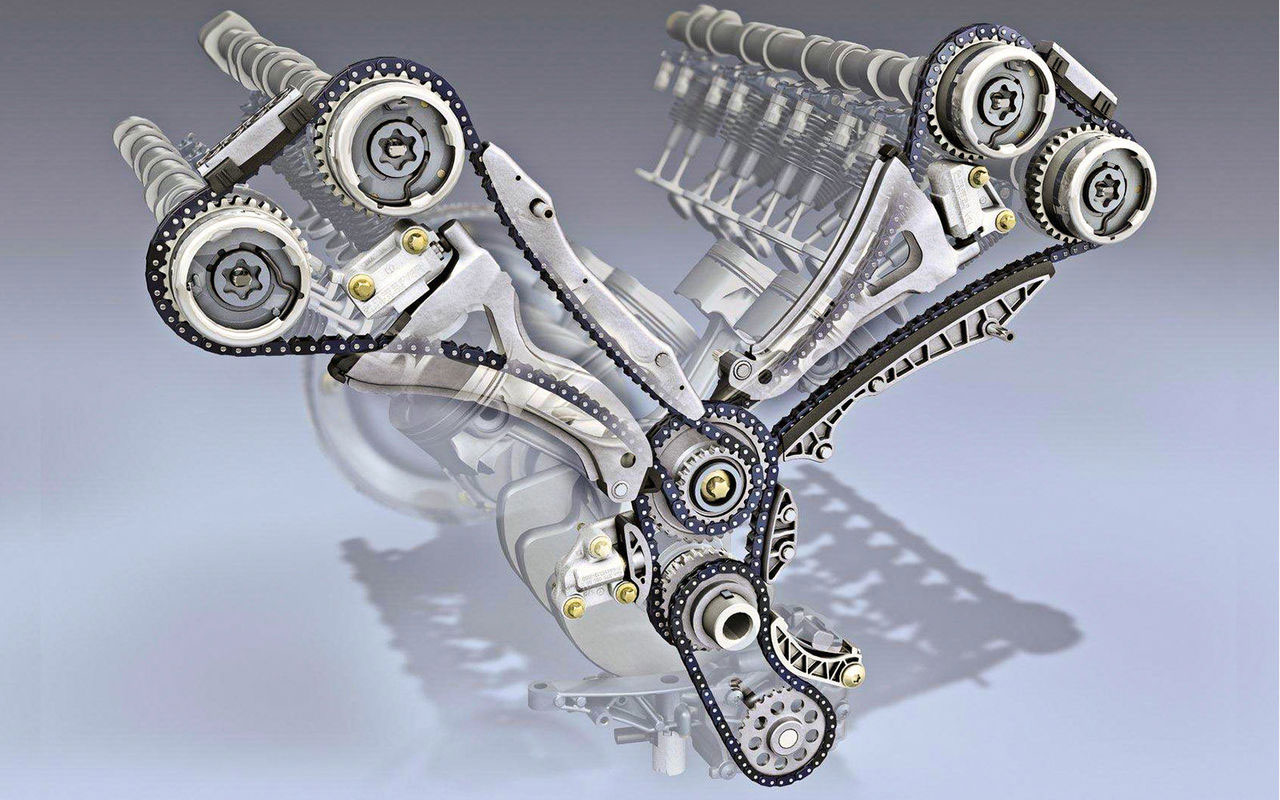

 Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения.Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения. |  В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса.В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса. |  На оппозитных двигателях конструкторы тоже применяют цепной привод.На оппозитных двигателях конструкторы тоже применяют цепной привод. |
Да, кстати, вы в курсе, что на народном любимце Логане стоит цепь? «Нет, неправда, автор сошел с ума! Там ремень!» - скажете вы. А вот и нет. Масляный насос на этом достойном двигателе действительно приводит небольшая цепь.
Явление ремня народу
До поры до времени неметаллические материалы использовались в двигателе только в виде прокладок или сальников. Как вдруг в середине пятидесятых годов прошлого века американцы впервые наладили привод распредвала резиновым ремнем. Конечно, это был не такой ремень, который крутит генераторы и компрессоры кондиционера. Во-первых, требовалось синхронное вращение валов, то есть должно быть исключено проскальзывание ремня, а во-вторых, прочность ремня и его зубьев должны обеспечивать работоспособность двигателя в течение длительного срока.
На просторах нашей Родины ремень появился впервые на двигателе ВАЗ-2105. Заводчане изменили конструкцию двух базовых деталей – блока цилиндров и его головки, чтобы не отставать от мирового прогресса автомобилестроения. Ремни ходили не очень долго, являлись приличной головной болью для хозяев, но их обрыв не был фатален для мотора. Конструкция предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Иными словами, даже в дороге – заменил ремень и езжай дальше. Правда, такой мотор выпускали не очень долго.
С появлением переднеприводного семейства ВАЗ ремень стал основным типом привода ГРМ. Были в линейке новых моторов и «втыковые», и «невтыковые» модели и их модификации. Но постепенно требования к мощности и экологии привели к необходимости даже восьмиклапанный двигатель сделать по конструкции втыковым. А у шестнадцатиклапанников подобная конструкция была изначально.
Но русского умельца так просто современными евронормами не возьмешь. Сейчас в продаже есть поршни, предотвращающие встречу клапанов при обрыве ремня — и к восьми-, и к шестнадцатиклапанникам. О чем это говорит? О том, что ремни-то, похоже, рвутся, как и прежде, ну а спрос рождает предложение. К слову, для импортных двигателей я таких поршней в продаже не встречал.
Плюсы ременного привода | Минусы ременного привода |
|
|
Плюсы цепного привода | Минусы цепного привода |
|
|
Выводы
Способ привода газораспределительного механизма – ремнем или цепью — редко становится определяющим фактором при выборе автомобиля. Но задуматься все-таки заставляет. Ведь он порой может изменить судьбу автомобиля. Характерен пример с нашей редакционной Грантой.
Если данная модель двигателя не славится малым ресурсом цепи (отзывы на профильных форумах вам в помощь), то цепной привод лучше ременного. Ременный привод выдерживает только пробег до регламентной замены, а цепь может ходить дольше. Недаром же существует совет: покупаете бэушный автомобиль – сразу замените все ремни, включая ГРМ.
Не хочу никого обидеть, но владельцы автомобилей, где привод ГРМ осуществляется цепью, несколько снисходительно взирают на тех, кто периодически задумывается: «А как там поживает мой ремень?..».
Расскажите в комментариях, какой тип привода ГРМ нравится вам и почему.
