Диагностика вариаторы: Ремнем по конусу

Диагностика вариаторы: Ремнем по конусу

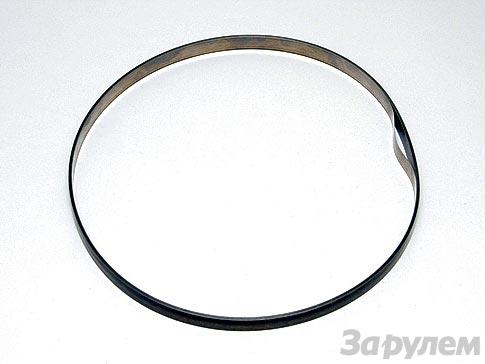

Растянутость многослойной ленты ремня — начало конца вариатора. Частая причина — грубая манера вождения. Реже — естественное старение, связанное с большим пробегом.
Растянутость многослойной ленты ремня — начало конца вариатора. Частая причина — грубая манера вождения. Реже — естественное старение, связанное с большим пробегом.

Наибольшее распространение вариаторные трансмиссии получили в Японии, откуда впервые пришли к нам на подержанных машинах. Отличительных табличек на них часто не было — иной покупатель и не подозревал о том, что обзавелся столь продвинутым транспортным средством!

Покупая неновый автомобиль с вариатором, будьте готовы к его возможному ремонту. Ресурс вариатора около 200 тыс. км пробега, и у каждой новой модели становится все больше. Если водитель соблюдал правила эксплуатации, разрушение пластинчатого ремня возможно лишь при пробеге сверх ресурса — из-за накопившейся усталости стальных лент, поддерживающих пластины. Но убить вариатор можно и гораздо раньше, если, например, буксуя в грязи, нервно перебрасывать селектор из D в R и обратно. Первыми не выдерживают издевательства те самые ленты — вытягиваются, зазоры между пластинами ремня увеличиваются. А усилие сжатия конусов очень большое, так что неправильно расположенную пластину они выдавят легко. В итоге ремень разрушится.

Микроскопические насечки на поверхностях трения пластины обеспечивают необходимый контакт со шкивами (макросъемка). Аналогия с поверхностями синхронизаторов в механической КП.
Микроскопические насечки на поверхностях трения пластины обеспечивают необходимый контакт со шкивами (макросъемка). Аналогия с поверхностями синхронизаторов в механической КП.

В этом случае буксировать машину не рекомендуют: рассыпавшийся ремень способен повредить контактные поверхности шкивов и зубья шестерен. Экономия на эвакуаторе обернется покупкой не только дорогостоящего комплекта шкивов (35–40 тыс. руб.) и ремня (18–20 тыс. руб.), но зачастую и более дефицитных деталей, которые придется заказывать.

Опытный механик по состоянию рабочих поверхностей пластин определит путь поиска неисправности. Если на кромках пластин сохранились наклонные насечки, ремень не проскальзывал, давление в полостях управления шкивами в норме. Если же видны крупные задиры с заусенцами, то, скорее всего, давление в системе снижено. Возможных причин тому много, начиная с неисправности насоса и заканчивая износом уплотнительных колец шкивов.

Так выглядит рабочая кромка пластины, испытавшей сильную пробуксовку по шкивам (макросъемка). Грубые надиры металла исключают надежный контакт.
Так выглядит рабочая кромка пластины, испытавшей сильную пробуксовку по шкивам (макросъемка). Грубые надиры металла исключают надежный контакт.

Ремень можно повредить и даже порвать, если при быстром движении машины откажет датчик скорости. Потеряв его сигнал, блок управления быстро сдвинет шкивы в среднее положение — переведет вариатор в аварийный режим. А это означает интенсивное торможение двигателем. При такой перегрузке стальные ленты деформируются. Увы, датчик скорости на основе эффекта Холла (с тремя выводами) и поныне не блещет надежностью. Конечно, если он откажет на средней скорости, риск перегрузки ремня минимален. Такие отказы нередки, поэтому после покупки подержанного автомобиля датчик скорости лучше сразу заменить новым, благо разбирать вариатор не придется — датчик закреплен на корпусе, снаружи. Цена его около 3500 рублей.

Шаговый электромотор управления вариатором. При его отказе шкивы зависают и машина едет, будто на фиксированной передаче. Скоростью автомобиля можно управлять, лишь меняя обороты двигателя.
Шаговый электромотор управления вариатором. При его отказе шкивы зависают и машина едет, будто на фиксированной передаче. Скоростью автомобиля можно управлять, лишь меняя обороты двигателя.

Убить ремень случается и на малой скорости. Например, если при парковке задним ходом неосторожно удариться колесами в высокий бордюр, ремень получит слишком сильный импульс в обратном направлении — и будет поврежден.

Отказ другого, более сложного электротехнического устройства — шагового электромотора приведет к менее печальным результатам: движению с постоянной скоростью. Но и это не обрадует вас. Ранние модели электромоторов на автомобилях «Ниссан» отказывали в основном из-за обрыва обмотки. После доработок механики об этом дефекте на несколько лет забыли, но впоследствии картина повторилась, — возможно, на машины попали моторы из случайно сохранившейся старой партии.

Датчик скорости машины. В случае его поломки на высокой скорости вариатор резко переходит в аварийный режим, двигатель тормозит машину, нагрузка на ремень велика и может вызвать его разрушение.
Датчик скорости машины. В случае его поломки на высокой скорости вариатор резко переходит в аварийный режим, двигатель тормозит машину, нагрузка на ремень велика и может вызвать его разрушение.

О неисправностях датчиков, следящих за системой, и исполнительных устройств подскажет встроенная система самодиагностики. При поломке любого из них она переводит вариатор в аварийный режим до устранения неисправности.

Замена масла предусмотрена инструкцией через каждые 60 тыс. км пробега, но наши механики рекомендуют менять его вдвое чаще. Фильтр рассчитан на весь срок службы, при ремонте ставят новый. Правда, находятся мастера, которые вскрывают фильтр, промывают и затем склеивают. Навар аж 800 рублей! Но обеспечить герметичность стыка сложно — и, пропуская воздух, «восстановленный» фильтр снижает давление масла в системе. Последствия неутешительные (см. выше).

Опыт показал также, что вариаторы не любят быстрой езды. На скорости, в частности, у них интенсивно изнашиваются подшипники валов, заявляя о надвигающейся беде недвусмысленным гулом.

Купить основные запчасти к вариатору для популярного «Ниссана-Примера» не проблема, хотя ассортимент не так широк, как хотелось бы, а ждать некоторые детали придется долго. Для подобного агрегата кроссовера «Ниссан-Мурано» новых запчастей в продаже не сыщете. При поломке вся надежда на бэушные детали либо на агрегат в сборе, снятый с аварийного автомобиля. Система управления этим вариатором более современная, она не позволяет ремню проскальзывать на шкивах — при необходимости попросту ограничивает мощность двигателя. Но не думайте, что это позволит эксплуатировать машину, не ремонтируя. Крутые подъемы, рыхлый песок под колесами и т. п. будут ей просто не по силам. Поэтому если на «Мурано» динамика разгона резко ухудшилась, то виновник здесь не обязательно двигатель. Часто причина вялости машины кроется в вариаторе и его «помощниках».

Благодарим фирму «Скайлайн Сервис» за помощь в подготовке материала.

НАША СПРАВКА

Перед покупкой подержанного автомобиля, особенно недешевой иномарки, стоит познакомиться с ее конструктивными особенностями. Иначе кот в мешке может сильно разочаровать. Например, перед продажей машины продавец зачастую корректирует показания одометра, а определить истинный пробег ни по внешнему виду, ни по результатам пробной поездки обычно не удается. Правда, на автомобилях 2006 года выпуска и более свежих изменить показания намного сложней. Дело в том, что информация о пробеге хранится в нескольких электронных блоках управления и вмешательство приводит к уничтожению другой важной информации, например к стиранию меток иммобилайзера. Двигатель в этом случае не запустится, и пробудить его будет крайне сложно. Попытка обмануть клиента такому продавцу обходится дорого.
