Замена колодок тормозных механизмов передних колес Renault Duster

Замену тормозных колодок проводим в случае предельно допустимого износа их накладок - минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок. Справиться с заменой передних тормозных колодок кроссовера «Рено Дастер» поможет эта иллюстрированная пошаговая инструкция.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию необходимо выполнить для того, чтобы при вдавливании поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого через отверстие в суппорте вставляем отвертку с широким лезвием между основанием внутренней колодки и поршнем. Опираясь отверткой на колодку...

2278-21-02-01

2278-21-02-01
…вдавливаем поршень в цилиндр.

2278-21-02-02

2278-21-02-02
Руками поддеваем пружинный фиксатор.

2278-21-02-03

2278-21-02-03
Снимаем фиксатор.

2278-21-02-04

2278-21-02-04
Шлицевой отверткой поддеваем…

2278-21-02-05

2278-21-02-05
...и снимаем колпачки втулок обоих направляющих пальцев.

2278-21-02-06

2278-21-02-06
Шестигранником «на 7» отворачиваем нижний направляющий палец.

2278-21-02-07

2278-21-02-07
Вынимаем палец.

Аналогично отворачиваем и снимаем верхний направляющий палец.

2278-21-02-08

2278-21-02-08
Поднимаем суппорт (не отсоединяя от него тормозной шланг) вместе с внутренней колодкой.

2278-21-02-09

2278-21-02-09
Преодолевая сопротивление лепестков пружины (расположенных на основании колодки), входящей в отверстие поршня, вынимаем внутреннюю колодку.

2278-21-02-10

2278-21-02-10
Вынимаем из направляющей колодок наружную колодку.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок и направляющих пальцев.

Перед установкой новых колодок проверяем состояние резиновых втулок направляющих пальцев.

2278-21-02-11

2278-21-02-11
При необходимости заменяем их.

2278-21-02-12

2278-21-02-12

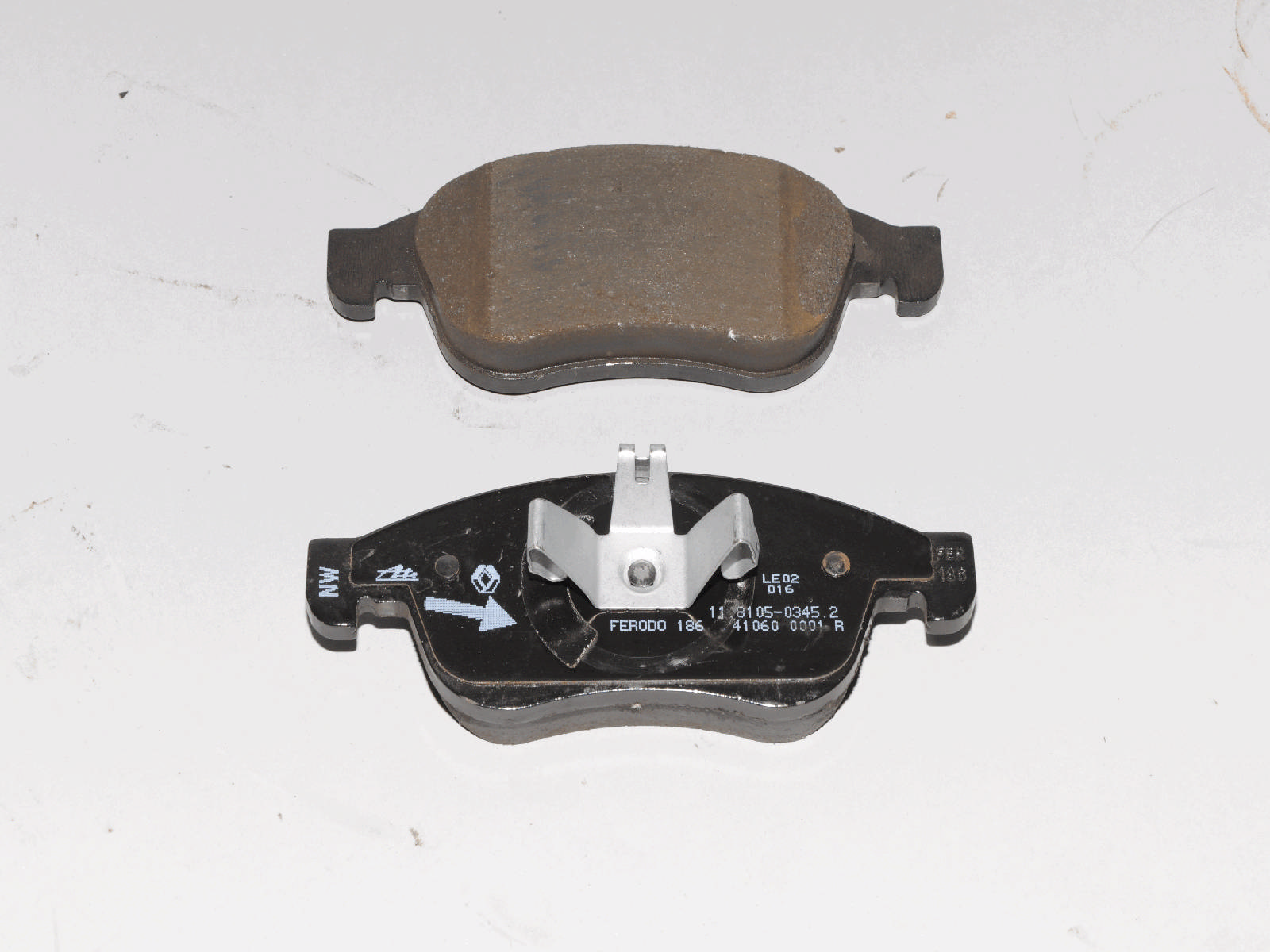

Передние тормозные колодки левого колеса.

Внимание! Перед установкой новых колодок необходимо обратить внимание на маркировку внутренних колодок. Они должны быть установлены строго по направлению вращения колеса. Это указывается стрелкой, нанесенной на основание внутренней колодки. Направление вращения колеса и направление стрелки должны совпадать.

Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу. Заворачиваем направляющие пальцы, устанавливаем колпачки втулок направляющих пальцев.

Аналогично заменяем колодки на другой стороне автомобиля.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся колодок с диском уменьшается. Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.
